DIY งบไม่เกิน 2 ร้อยบาท ซ่อม PS3 slim

@@ สวัสดีครับ ... หลายปีแล้วที่ได้รับ PS3 slim 120 GB Japan จากแฟนเป็นของขวัญวันเกิด ก็เล่นอย่างทะนุทะนอม

             ผ่านไปได้ 3 ปี ก็เกิดอาการเปิดเครื่องไม่ได้ มีไฟเขียว แล้วก็ไฟเหลืองกระพริบ
แล้วก็เปลี่ยนเป็นไฟแดง ไม่มีภาพขึ้นจออีก  .. ไม่ว่างเอาไปซ่อม  จนนานมาก ก็ยังทำใจทิ้งไม่ได้



ระหว่างนั้นก็มีพวก iPhone iPad เข้ามาดึงดูดความสนใจ ไม่ได้ใส่ใจกลับมาเล่น PS3 จนเวลาล่วงเลยไปนานมาก แต่ก็วางอยู่หน้าจอที่เดิม

จนช่วงนี้ ช่วงโควิด แฟนบ่นๆ จะให้เอาไปทิ้งขยะ หรือ ขายซากร้านรีไซเคิล  ก็ยังเสียดาย อาลัยผูกพันกันอยู่ .. เป็นช่วง WFH ด้วย นั่งหน้าจอเห็นมันตลอด   ก็ลองหาข้อมูล เห็นว่า .. คนอื่นเขาซ่อมกันได้(Youtuber) ไหนๆ จะทิ้ง ก็ลองแกะออกมาดูซักหน่อย

ผมไม่เคยแกะพวกเกมส์คอนโซล ไม่ค่อยรู้เรื่องอิเลคทรอนิกส์นัก ฝีมือบัดกรีก็เพิ่งฝึกซ่อมงานง่ายๆ DIY
*** ใครจะทำตามโปรดใช้วิจารณญาณ หาข้อมูลเพิ่มเติม และใช้หลักความปลอดภัย ป้องกันไฟดูด ***


เริ่มจาก .. หาวิธีแกะเอาเมนบอร์ดออกมา .. อันนี้ไม่ยากเลย ถ้ามีเครื่องมือที่จำเป็น นั่นคือ ประแจทอร์ก T10H (Torx มีรู) กับไขควงฟิลิปส์ #0 /  #1
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้

                เริ่มจากถอด HDD ออก แล้วขันสกรูใต้เครื่องออกให้หมด มีตัวนึงต้องแกะสติกเกอร์รับประกันออก ใช้ ประแจทอร์ก T10H ขันสกรูยึด Control panel x 3ea

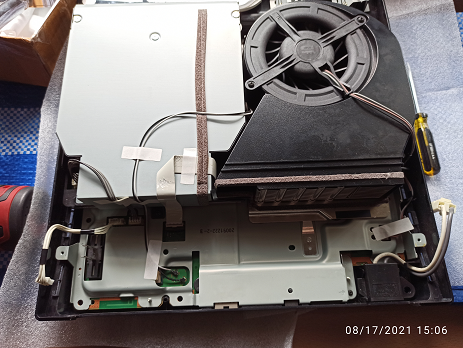

              พลิกกลับมาเปิดฝาครอบด้านบนออก จะเห็น BDplayer กับ พัดลมตัวใหญ่ ใช้ไขควงขันสกรูยึดชุด power supply ออกก่อน
              ถอดขั้วไฟ ซ้ายขวา แล้วยกขึ้นตรงๆ

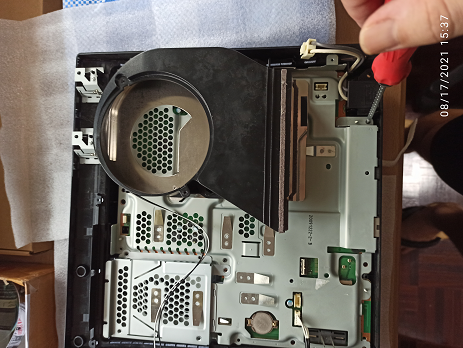

              ขันสกรูยึดแผ่นครอบโลหะ และยึดกล่อง BDplayer ออก  ถอดสายแพร  BDplayer  สายแพร Control panel และสายลำโพงออก ระวังขาด เอาขันสกรู HDD พัดลม ยกออกมา อุปกรณ์ออกมาให้หมด จะเห็นฝาครอบเมนบอร์ด  ยกออกมา



              ขันสกรูกดแผ่นระบายความร้อนกับ GPU x 4ea มีคู่  ทีนี้ ค่อยๆงัดด้วยแผ่นพลาสติก หรือ บัตรเครดิต เพราะมันจะติดแน่นกับซิลิโคนอยู่ ระวังเมนบอร์ด หรือ อุปกรณ์อิเลคทรอนิกส์แตกหัก

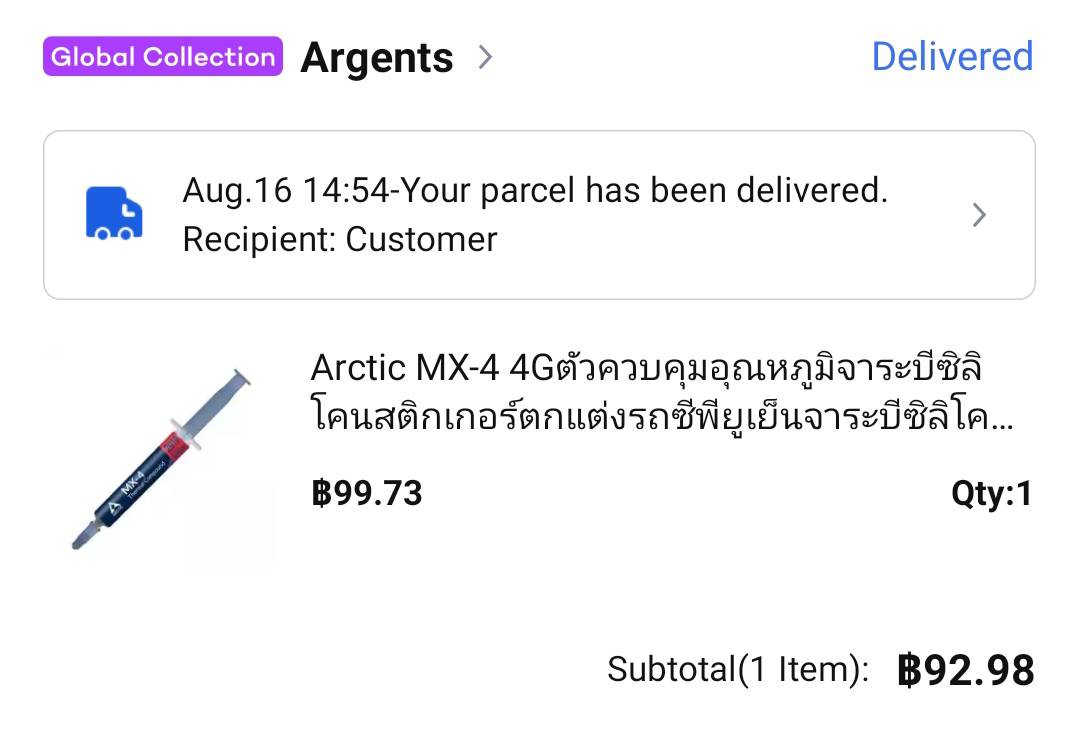

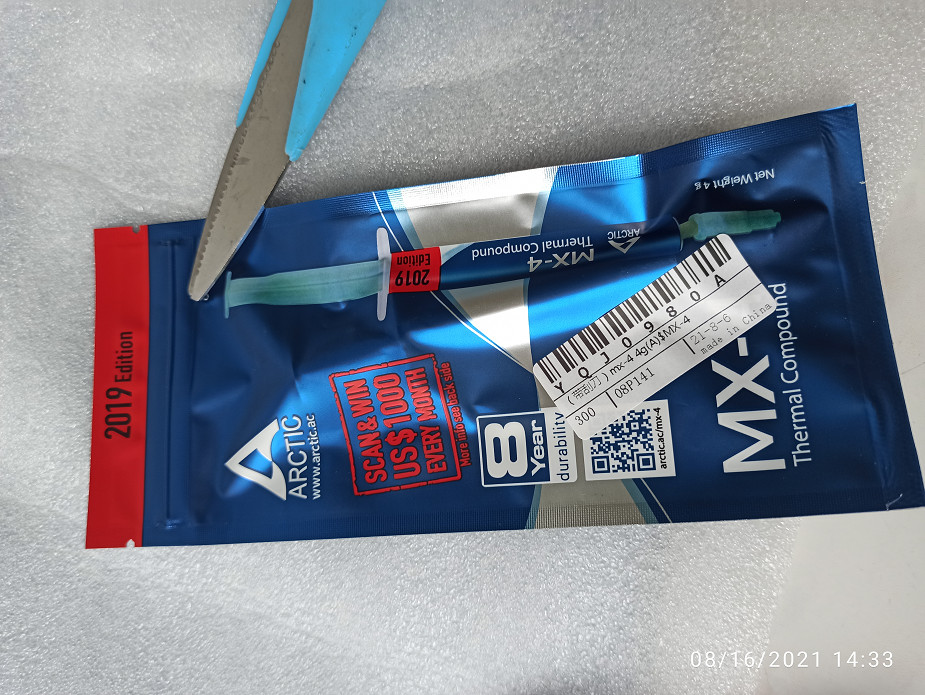

              วางเมนบอร์ดบนแผ่นซิลิโคนกันความร้อน จะเห็น GPU มีซิลิโคนเปื้อนอยู่  .. เริ่มจากเช็ดทำความสะอาด ผ้าชุบแอลกอฮอล์มาดๆ
               เป่าด้วยลมร้อนวนๆ รอบ GPU  และ Capacitor จุดนึงนาน 1 นาที   ปล่อยทิ้งไว้ให้เย็นตัว 1-2 ชม.. แล้วเอา ซิลิโคนกันความร้อนใหม่ทา ให้ทั่ว  .. ประกอบทุกชิ้นเข้าที่เดิม แล้วลองเปิดเครื่องใหม่   ผลคือ  >>>>> xxxx ไฟเหลืองกระพริบเหมือนเดิม xxxx <<<<<<

**************************************************************************************************************************************************

             เริ่มหาข้อมูลใหม่ ทีนี้ ต้องเปลี่ยนชุด  Capacitor ที่จ่ายไฟเลี้ยง GPU  ก็สั่งจาก เวบช้อปปิ้งออนไลน์ เบอร์ 330 x 10 ตัว .. ราคาไม่ถึง 100.-
            แกะเครื่องจนได้เมนบอร์ดออกมา ที่นี้หาแผ่นกันความร้อนปิดไว้รอบๆ Capacitor ( Slim มี 4 ตัว แต่ผมทำแค่เฉพาะฝั่งตรงข้ามกับส่วนที่มีซิลิโคน แค่ 2 ตัวก่อน) ทาฟลักซ์เหลวรอบๆ เป่าลมร้อน ใช้ฟอเซปคีบออก จนเหลือฐานโลหะติดกับเมนบอร์ด  ใช้มีดคัตเตอร์งัดแงะแผ่นนี้ออกระวังปริ้นบอร์ดแตกหัก

[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้


            ออกมาหมดแล้ว ใช้แอลกอฮอล์เช็ดมาดๆ ให้สะอาด  ใช้หัวแร้งกับแผ่นตะข่ายทองแดงซับเศษตะกั่ว ทา ฟลักซ์เหลวรอบๆ แล้วเติมตะกั่วบัดกรีใหม่นิดหน่อย  วาง Capacitor เรียงเอียงๆให้ขั้วบวก(มีขีด) อยู่ฝั่งนอก ขั้วลบ อยู่ฝั่งใน ต้องให้พาดผ่านแนวตะกั่วบนบอร์ด (บัดกรียากอยู่นะครับ  เพราะมันเล็กมาก + ผมไม่มีสกิลนี้เลย ก็ทำแล้วทำอีก แนะนำใช้ *ตะกั่ว กับ หัวแร้ง Hakko* ติดง่าย ร้อนเร็ว) (ตอนซ้อมมือ ใช้ตะกั่ว กับ หัวแร้งของร้าน DIY บอร์ดไหม้พังไปเยอะ 555 )

เรียงให้ครบ 8 ตัว ... ใครจะลองเปลี่ยนอีกชุดด้าน GPU ก็ได้ครับ  ใช้แอลกอฮอล์เช็ดมาดๆ ให้สะอาด แกะแผ่นกันความร้อนออก



          ปล่อยทิ้งไว้ให้เย็นตัว ใช้มัลติมิเตอร์วัด R ขึ้นทุกตัว .. ก็โอเค      ประกอบทุกชิ้นกลับที่เดิม   ซ่อมได้แบบฟลุค ดีใจจัง
ค่าอะไหล่ รวมแล้ว ไม่เกิน 200 บาท (ไม่รวมเครื่องไม้เครื่องมืออุปกรณ์)

 ผลคือ  >>>>> ooooo ไฟเขียวติด ภาพขึ้นบนจอ kkkkk  <<<<<<

ปล ... firmware 4.11 เก่ามากเลย

************    ต่อไปค่อยเปลี่ยน HDD 120GB เป็น SSD 500GB  ***********

ref .. Youtuber
