ปลซ.Jackhammer เป็นระบบปืนลูกซองที่ออกเเบบโดย John A. Anderson ซึ่งเขาได้ตั้งบริษัทของเขาเองชื่อ Pancor Company ที่รัฐ New Mexico ซึ่งออกเเบบไว้ในปี 1984 ซึ่งเขาอาศัยประสบการณ์ที่เคยใช้งานปืนลูกซองในสงครามเกาหลี เขามีความเชื่อว่าจะสามารถออกเเบบปืนลูกซองใหม่ให้ดีกว่าปืนลูกซองระบบ Pump Action ที่มีในตลาดขณะนั้น ซึ่งทางกระทรวงกลาโหมสหรัฐก็ให้ความสนใจในระบบปืนลูกซองนี้ เเต่น่าเสียดายที่เมื่อส่งต้นเเบบเข้าไปทดสอบกลับประสบความล้มเหลว เเละสุดท้ายโครงการได้ถูกยกเลิกการพัฒนาไป ในยุค 1990s ซึ่งต้นเเบบ 2 ใน 3 กระบอก ถูกทำลายไปในช่วงทดสอบ
....................................................................................

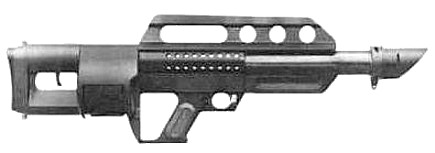

ปลซ.Jackhammer เป็นระบบปืนลูกซองอัตโนมัติ รูปทรงเเบบ Bullpup เลือกปรับจังหวะการยิงได้ ใช้ระบบเเก๊สขับดันให้ลำกล้องเคลื่อนที่ไปด้านหน้า (Barrel-Forward, Gas Operate) ใช้ระบบลูกโม่ (Revolver) ในการป้อนกระสุนขนาด 12 Gage จำนวน 10 นัด ต่อ 1 ลูกโม่ อยู่หลังชุดด้ามปืน โดยมีการทำร่องที่ลูกโม่คล้ายกับลูกโม่ของปืนพกลูกโม่เเบบ Webley–Fosbery Automatic Revolver สำหรับให้กลไกหมุนลูกโม่ที่อยู่เหนือเเนวลูกโม่ใช้หมุนมายิงกระสุนนัดถัดไป
....................................................................................

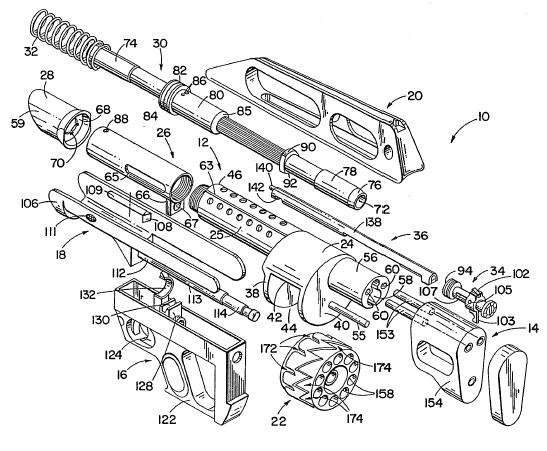

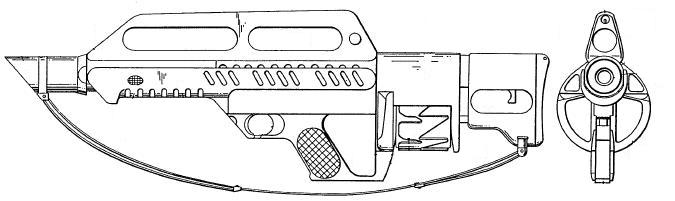

โครงปืนภายนอกทำจาก Rynite polymer สำหรับลดน้ำหนักกตัวปืนให้เบาลง ด้านบนทำด้ามหิ้วที่เป็นศูนย์เล็งหน้าหลังไปในตัว โครงโลหะภายในครอบไปตลอดเเนวลำกล้อง ปลายด้านหน้าโครงปืนติดตั้งปลอกหักเหเเรงดันขนาดใหญ่ในการลดการสะบัดเมื่อทำการยิง ภายในเป็นที่อยู่ของสปริงเเหนบที่จะผลักลำกล้องกลับเข้าที่ ตัวปืนสามารถเลือกปรับจังหวะการยิงได้ทั้งทีละนัดเเละอัตโนมัติ ซึ่งกลไกของชุดเครื่องลั่นไกจะอยู่ที่พานท้ายปืน นกปืนเป็นเเบบพุ่งกระเเทกต่อท้ายเข็มเเทงชนวน ทำการขึ้นนกสัมพันธ์กับก้านบังคับหมุนลูกโม่ ไกปืนต่อสะพานไกไปเชื่อมกับเหล็กปลดสะพานไกที่ครอบเเนวลำกล้องจากล่างขึ้นไปด้านบน เชื่อมต่อกับสะพานไกตัวบนที่จะไปปลดนกปืนให้ลั่นไกได้ ทำคันรั้งสำรองที่ท้ายลูกโม่ในการขึ้นนกเร่งด่วนได้เช่นเดียวกับปพ.ลูกโม่ ชุดพานท้ายสามารถถอดได้สำหรับเปลี่ยนลูกโม่ใหม่
....................................................................................
กลไกการทำงาน
....................................................................................

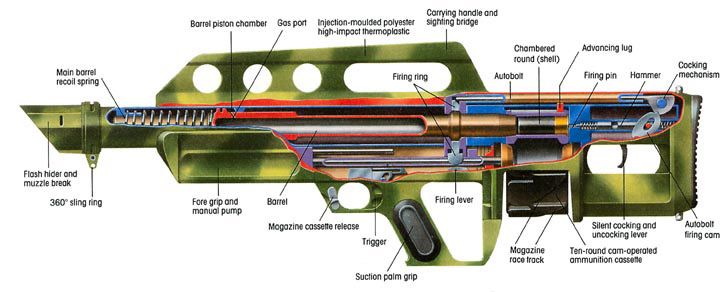

Jackhammer มีกลไกการทำงานที่น่าสนใจกล่าวคือ ใช้เเรงดันเเก๊สขับดันลำกล้องไปด้านหน้า โดยเเรงดันเเก๊สจะไหลขึ้นมาจากรูเเก๊สที่ออกเเบบไว้เข้าสู่ห้องเเก๊ส ที่มีผนังด้านหน้าเป็นลูกสูบรอบลำกล้องปืน เมื่อเเรงดันดันชนะเเรงเเหนบสปริงจะดันให้ลำกล้องเคลื่อนที่มาด้านหน้า ในจังหวะนี้เดือยที่ก้านบังคับลูกโม่จะไต่ร่องบนลูกโม่บังคับให้หมุนมาได้ครึ่งหนึ่งเเละอัดเเหนบที่ปลายลำกล้องในตัว เมื่อลำกล้องเคลื่อนที่มาด้านหน้าถึงระยะที่มีรูระบายเเก๊สออกภายนอก เเก๊สในห้องเเก๊สก็จะถูกระบายออกไปเเรงเเหนบที่ปลายลำกล้องจะดันให้ลำกล้องถอยหลังกลับเข้าที่ ในจังหวพเดียวกันนี้ เดือยบังคับลูกโม่จะไต่ตามร่องที่ออกเเบบไว้ บังคับให้ลูกโม่หมุดมาให้รังเพลิงตรงกับเเนวลำกล้องพอดี พร้อมกับอัดเเหนบขึ้นนกในตัว เมื่อเหนี่ยวไกลากมาด้านหลังสะพานไกตัวล่างที่ปลายด้านท้ายเป็นลาดจะไปดันให้เหล็กปลดสะพานไกตัวบนยกตัวขึ้นโดยที่ปลายทำเป็นลาดไปดันให้สะพานไกตัวบนถอยหลังเเละไปกดให้กระเดื่องไกลดตัวลงมาปลดให้นกปืนพุ่งไปกระเเทกเข็มเเทงชนวนต่อไป ในการลั่นไกเเบบอัตโนมัติไกที่ถูกเหนี่ยวไว้ตลอดเมื่อลำกล้องถอยหลังกลับเข้าที่จะไปปลดเหล็กปลดสะพานไกต่อไป ซึ่งคันบังคับการยิงจะเป็นลักษณะการจำกัดระยะลากไกนั่นเอง สำหรับการป้อนกระสุน Jackhammer มีความยุ่งยาก เพราะต้องถอดเอาลูกโม่ออกมาเเล้วเปลี่ยนลูกโม่ใหม่เข้าไป ซึ่งจะทำการโดยการผลักประกับที่เป็นคันรั้งไปด้านหน้าเพื่อให้ลำกล้องพ้นจากลูกโม่ เเล้วจึงถอดสลักเกลียวที่ด้านบนพานท้ายเเละที่คันขึ้นนกเร่งด่วนออก จากนั้นถอดพานท้ายเเละคันขึ้นนกเร่งด่วนออก ตามด้วยดึงสลักลูกโม่ออก เเล้วจึงค่อยๆเอาลูกโม่เก่าออก จากนั้นก็ใส่ลูกโม่ใหม่เข้าไป ทำกระบวนการย้อนกลับไปตามเดิมเเล้วจึงขึ้นนกปืนด้วยการดึงประกับเข้าหาตัวเเล้วทำการยิงต่อไป
....................................................................................
Jackhammer มีกระสุนเฉพาะตัวอย่าง Bear Trap Anti Personal Device ซึ่งมีลักษณะคล้ายๆกับทุ่นระเบิดสังหารบุคคลขนาดเล็ก สามารถใช้ยิงจาก รังเพลิงขนาด 12 Gage ของ Jackhammer ได้ เเละพัฒนาเสร็จในปี 1994 หลังจากนั้นตัวปืนก็ถูกยกเลิกการพัฒนาไป
....................................................................................
ข้อมูลทางเทคนิค
....................................................................................
ชื่อ Pancor Jackhammer
ออกเเบบโดย John Anderson
บริษัท Pancor Company
ขนาดกระสุน 12 Gage 2 3/4 "
ระบบ Gas Operate, Barrel Forward
อัตราเร็วการยิง 240 นัด/นาที
ความยาวลำกล้อง 20.7 นิ้ว หรือ 525 มม.
ตัวปืนยาว 31 นิ้ว หรือ 787 มม.
น้ำหนักปืนเปล่า 4.57 กก. เเละ 7.9 กก. เมื่อบรรจุลูกโม่พร้อมกระสุน
จำนวนกระสุน ลูกโม่ 10 นัด
....................................................................................
Jackhammer เป็นปืนลูกซองที่มีเอกลัษณ์ทั้งรูปร่างเเละระบบการทำงาน ถ้าพัฒนาให้การป้อนกระสุนที่ง่านกว่าเเละมีขนาดเล็กกว่านี้ หรือเปลี่ยนจากระบบลูกโม่เป็นระบบซองกระสุนอาจจะทำให้ได้ไปต่อก็เป็นได้ เช่นเดิม บทความนี้อาศัยบทความเเละความรู้ที่เคยเรียน มาเรียบเรียงเเละอธิบายกลไกประกอบวิดีโอจากเกม World of Guns หากผิดพลาดประการใดต้องขออภัยมา ณ ที่นี้ Ghosttando77
....................................................................................
