สอบถามเกี่ยวกับวงจรภายใน ULN2003 Darlington Transistor Array

กำลังทำวงจรขับรีเลย์ แต่ติดเรื่องกระแสขับ ULN2003 เลยอ่าน Datasheet
พบว่า วงจรภายในมันไม่เหมือนกัน TT

สอบถามเกี่ยวกับ ULN2003 ของผู้ผลิต 4 ราย  คือ
1. Youwang Electronics
2. Texas Instrument
3. IDCHIP
4. ST-Microelectronics

ทั้งสามรายมี Electrical Characteristic เหมือนกันแต่
1). Equivalent Circuit ของ Diode บริเวณ Input ถึง Emitter แตกต่างกัน
2). Equivalent Circuit ของ Diode บริเวณ Collector ถึง Emitter แตกต่างกัน
โดย IDChip (รูปที่ 2) และ Youwang(รูปที่ 1 ซ้าย) เขียนในลักษณะ Forward Bias แต่ Texas Instrument (รูปที่ 1 ขวา) และ ST(รูปที่ 3)  เขียนในลักษณะ Reverse Bias

1. ปัญหาของผมคือ ถ้าผมใช้ IC จากจีน ID-Chip หรือ Youwang ค่า Vin(On) (ค่า V ที่ทำให้ On-State) มันจะถึง 3 Volt ได้หรือไม่ หรือจะมีค่าเพียง 0.7 - 1 V (V forward ของ Diode)

2. ID-Chip หรือ Youwang เขียนเอกสารผิดหรือป่าวครับ

รูปที่ 1 ภาพ Equivalent Circuit จาก Datasheet ของ https://www.engineersgarage.com/components/uln2003/ (ซ้าย) และ
          Equivalent Circuit ของ Texas Instrument https://www.ti.com/lit/ds/symlink/uln2003a.pdf  (ขวา)
ภาพที่ 2 Equivalent Circuit ของ IDCHIP https://datasheet.lcsc.com/szlcsc/2006190935_IDCHIP-ULN2003_C688859.pdf

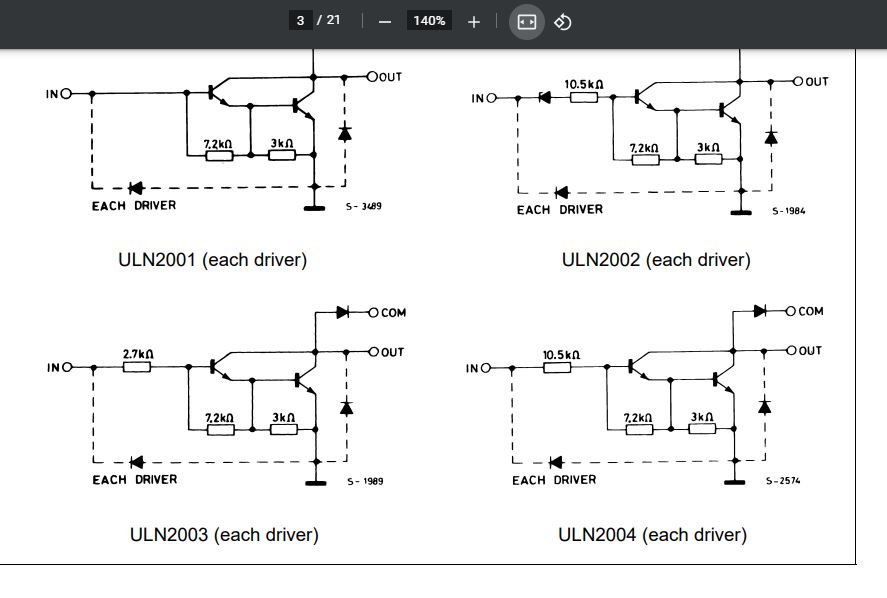

รูปที่ 3 Equivalent Circuit ของ ST Microelectronics https://www.st.com/resource/en/datasheet/uln2001.pdf
