สอบถามครับ
มีแพลนอยากทำ Smart Home เริ่มที่การเปลี่ยนชุดสวิทช์ไฟ ไปใช้แบบ Smart Swtich ที่ต้องมีการใช้สาย Neutral (ซึ่งค่อนข้างจะเสถียรกว่าแบบไม่ใช่สาย N)

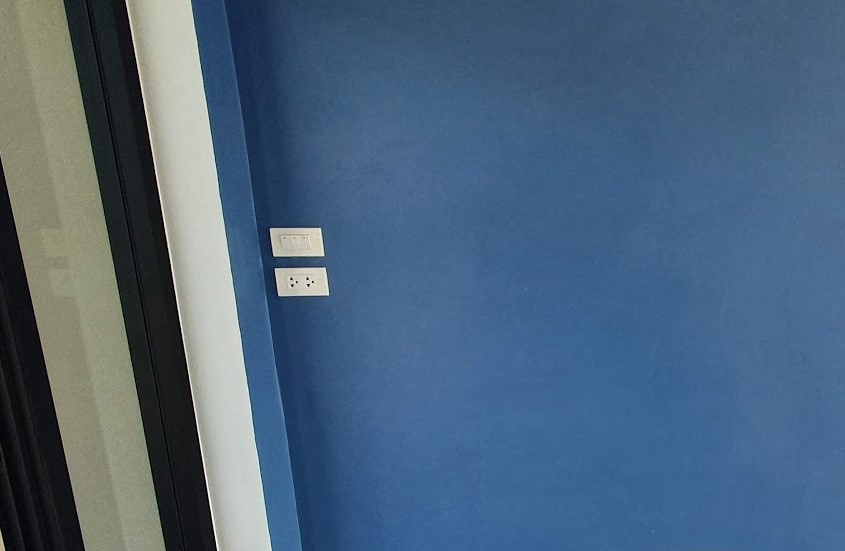

ตำแหน่ง สวิทช์ไฟและปลั้ก เป็นประมาณภาพตัวอย่างนี้
สวิทช์อยู่บน
ปลั้กอยู่ล่าง
ในท่อจะแยกสายกัน
- เข้าสวิทช์ มีสาย สีน้ำตาล 2 เส้นคือ L จากวงจรแสงสว่าง และ L1 วิ่งไปหลอดไฟ ตำแหน่งต่าง ๆ
- เข้าปลั้ก มี สามเส้น คือ น้ำตาล เขียว ฟ้า (วงจรนี้เป็นชุดที่ไป RCBO ของชั้นล่าง)

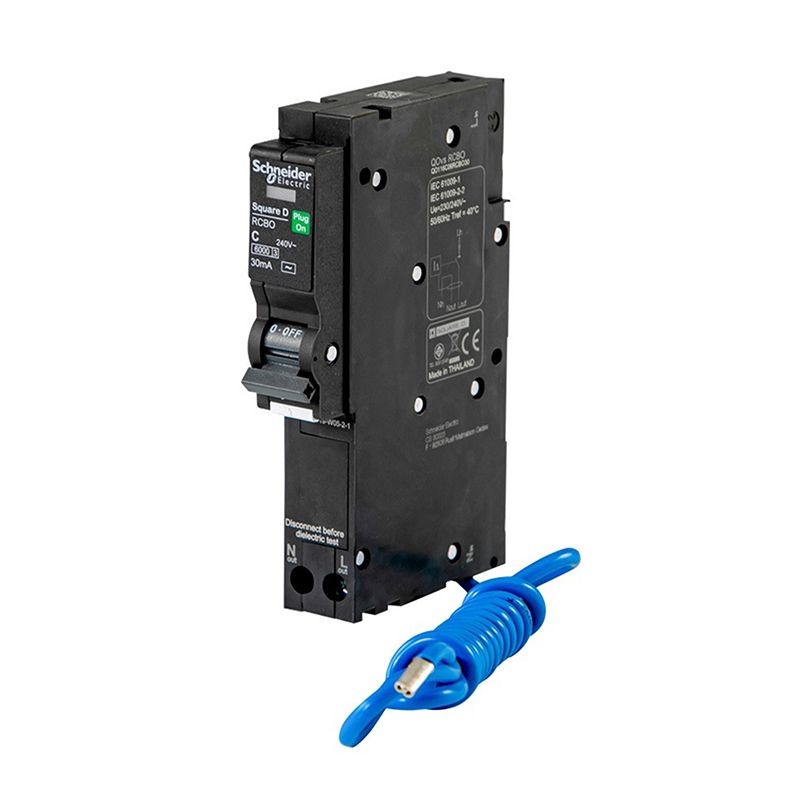

ตัวอย่าง RCBO ที่คุมวงจรปลั้กไฟ โซนนี้ครับ
โจทย์คำถามมีดังนี้ครับ
บ้านผมแยกเบรคเกอร์แสงสว่างและปลั้กไฟไว้แยกกัน โดยตัวเบรคเกอร์ที่คุมปลั้กไฟจะเป็นลูกย่อย RCBO ตอนเดินสายไฟ มีการแยกเส้น Neutral ของชุดปลั้กไฟเฉพาะ (เพราะตัว RCBO ไม่สามารถพ่วงสาย N ที่อยู่คนละวงจรได้ ต้องใช้ของใครของมัน เหมือนมันเช็ควงจรว่าไฟไปเท่าไรต้องกลับเท่าเดิมอะไรทำนองนั้น)
ทีนี้ สวิทช์ไฟ ที่อยากเปลี่ยนเป็น Smart Switch จะคุมหลอดไฟอยู่ 3 ชุด ถ้าผมไปเกี่ยวเอาเฉพาะสาย N จากชุดปลั้กตัวนี้มา (คนละวงจรกับแสงสว่างเลย) มันจะทำให้ RCBO ทริปไหมครับ หรือ พอมันวิ่งเข้าสวิทช์ไฟแล้วก็วิ่งออก อันนี้ยังไม่กล้าไปตัดต่อมัน
ถ้าถามว่าทำไมไม่ใช่สวิทช์แบบ ไม่ต้องการ Neutral ก็กลัวว่าจะไม่เสถียร
การเดินสาย N ใหม่ ดูจะเเป็นงานใหญ่ไปหน่อย เพราะจุดนี้ไม่มีช่องเปิดฝ้าไว้ เลยคิดจะใช้ทางลัด เกี่ยวเอาสาย N ของชุดปลั้กข้างล่างมาใช้ครับ แต่ถ้าไม่ได้จริง ๆ คงต้องตัดใจไปใช้แบบ ไม่ต้องการสาย N เลยอยากขอถามความเห็นหรือความรู้จากผู้เชี่ยวชาญครับ
