ขอความรู้เรื่องการต่อไฟ led หน่อยครับ

กระทู้คำถาม

พลังงานไฟฟ้า DIY Electronic ไฟฟ้า DIY เครื่องใช้ในบ้าน เครื่องใช้ไฟฟ้า

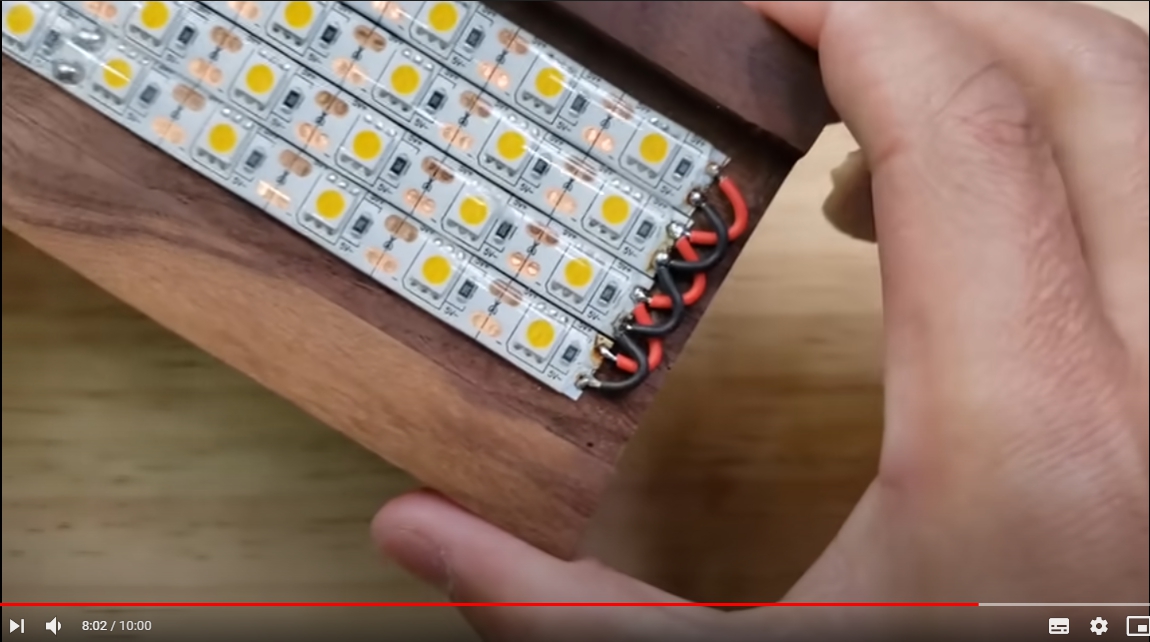

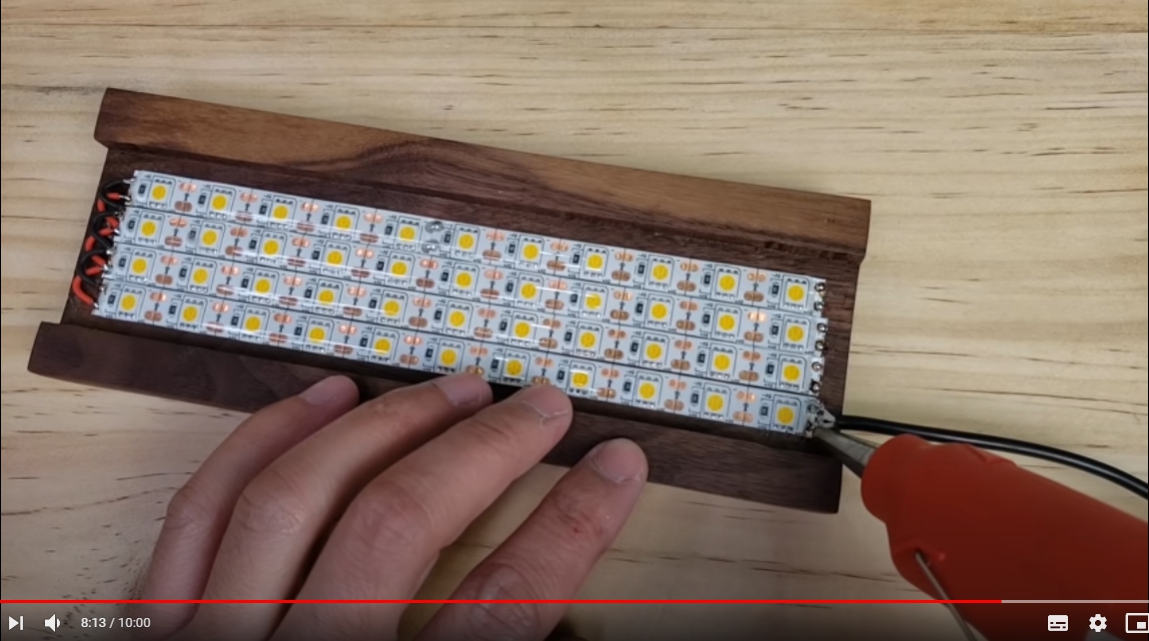

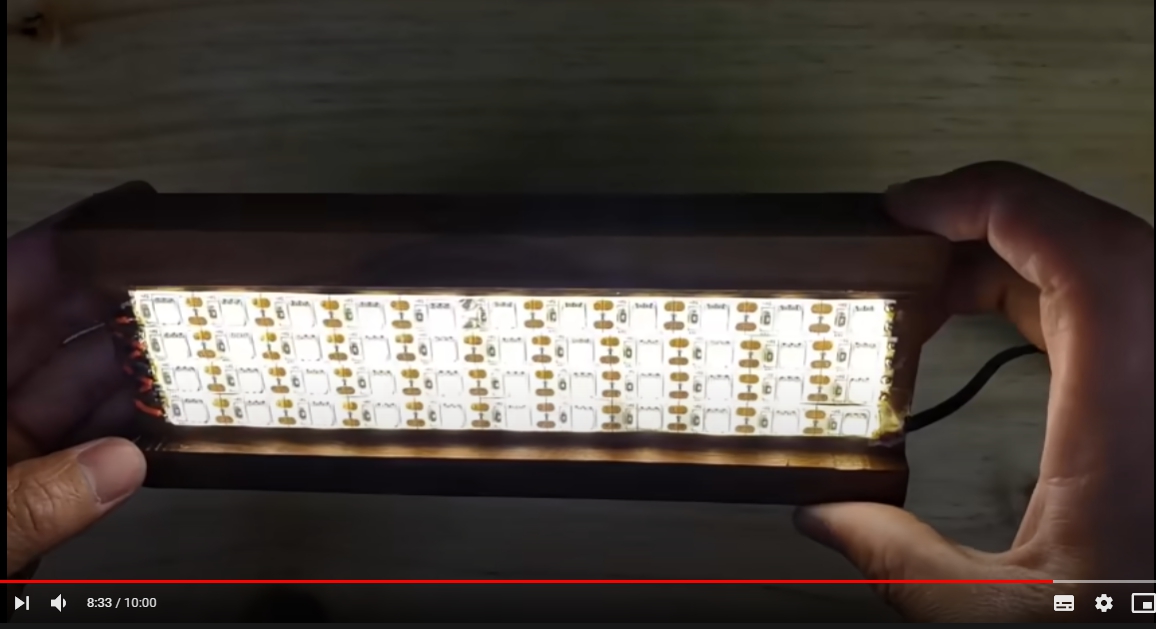

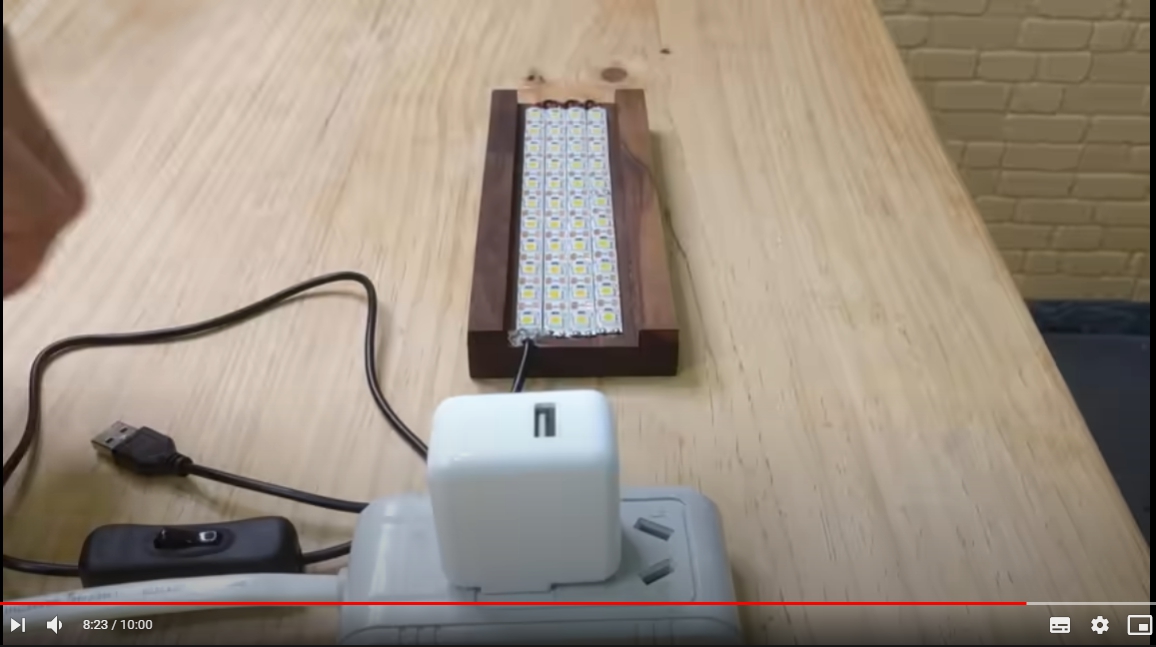

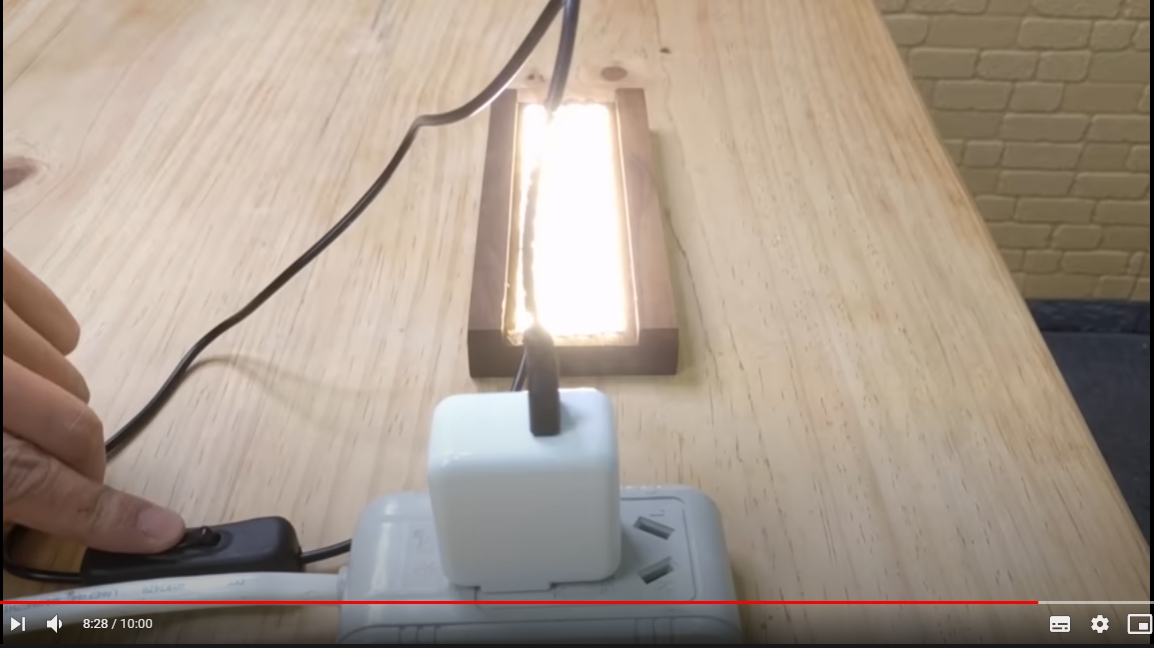

คือผมอยากหารายได้เสริมจากงาน diy ....อย่างอื่นผมว่าผมทำได้ คงมีผิดบ้าง พลาดบ้างก็ช่างมัน แต่มีเรื่องเดียวที่ไม่อยากเสี่ยงมั่วซั่ว คือเรื่องไฟฟ้า ผมศึกษา เห็นเค้าต่อไฟ led แบบนี้
...การต่อแบบนี้ คือต่อถูกไหมครับ ไปศึกษามาบ้างแล้ว ยิ่งศึกษา ก็ยิ่งเสียวไส้ ไม่กล้าเล่นกับไฟ พอจะเข้าใจบ้าง ไม่เข้าใจบ้าง ที่สำคัญไม่แน่ใจว่าตัวเองเข้าใจถูกหรือเปล่า ผมจะทำงานdiyขาย ไม่อยากทำมั่วๆ ชุ่ยๆ ผมอยากรู้ว่า

1 กำลังไฟมันพอดีใช่ไหม...ไม่มากไป ไม่น้อยไป ใช่หรือไม่ กลัวช๊อต กลัวไฟไหม้
2 ความร้อนที่เกิดจาก led นั้น มันมากน้อยขนาดไหน คือผมอยากโปรโมทในลักษณะโคมไฟในห้องนอน
3 แล้วถ้าสมมุติลดจาก 4 แถบ เหลือเพียงแค่แถบเดียว......ควรจะต่อเป็นใส่ถ่านใช่หรือไม่ครับ(ต่อสายไฟกลัวกำลังไฟเกิน)

ขอบคุณช่วงหน้าสำหรับคำตอบ...คำถามอาจจะดูโง่ๆไปบ้าง ก็ขอโทษด้วยครับ

ถูกใจให้พอยต์

อุบ๊ะ

คำตอบที่ได้รับเลือกจากเจ้าของกระทู้

ความคิดเห็นที่ 1

1. ดูว่าแรงดัน LED ทั้งเส้น เท่าไหร่ หาก 5V ...จบ ใช้ได้
2. ดูว่าแต่ละเส้น กินกระแสเท่าไหร่ ต่อขนานกัน กระแสเอามารวมกัน   ...เช่นเส้นละ 1A มาต่อ 4 เส้น กระแสรวม ก็กิน 4A
หากไม่รู้ทำไง มันมีมัลติมิเตอร์ ตั้งย่านวัดกระแส วัดกระแสเอาได้ โดยการวัดแบบอนุกรมกับวงจร

3. ดูแหล่งจ่ายไฟว่าจ่ายไฟกี่ V หาก 5V ตรงกับแรงดัน LED ที่ต้องใช้....จบใช้ได้  ( LED บางเส้นใช้ไฟ 12V )
   ดูแหล่งจ่ายไฟ สามารถจ่ายกระแสได้เท่าไหร่ มันต้องจ่ายได้มากกว่า LED ทั้งหมดที่กินกระแสรวมกัน เช่นต้องได้มากกว่า 4A

ถามว่าหากแหล่งจ่าย จ่ายกระได้น้อยกว่าจะเกิดอะไรขึ้น
มันก็เป็นไปได้ทั้ง ไม่ติด ไฟหรี่ลง หรือแหล่งจ่ายไฟพังไปเลย อยู่ที่ระบบป้องกันของแหล่งจ่ายไฟ

4. หากจะเพิ่มลูกเล่น เราก็สามารถให้มันปรับหรี่แสงได้ ลองไปค้นหาวงจรหรี่ไฟ LED หรือวงจร PWM ปรับความเร็วมอเตอร์ดู
หลักการทำงานคล้ายๆกัน

5. เรื่องความร้อน เกิดได้เสมอ ดังนั้น LED  พวกนี้เขาจะใช้รางอลูมิเนียม เพื่อเป็นตัวช่วยระบายความร้อน หรือแผ่นฮีทซิ้งมาติดระบายความร้อนด้านหลัง

6. LED ของจีน มันด้อยคุณภาพ ไม่นานหลอดจะเริ่มเสีย ขาด  ปัญหาใหญ่จะตามมาคือ การรับประกันสินค้า

7. ไฟฟ้าที่ออกมาคือไฟฟ้ากระแสตรง แรงดันต่ำ  5V ไม่เป็นอันตราย จับต้องเล่นได้
หากแรงดันสูงเช่น 110V ขึ้นไป อันนี้เริ่มอันตราย

8. ควรยึดด้วยน๊อต อย่าไปยึดแท่ง LED ด้วยปืนกาว เพราะเวลามันร้อน กาวจะละลาย  LED จะหลุดออดมา

....
