ต้องการความช่วยเหลือเกียวกับ ไอซีTLP250

แรงดันขาเข้าไอซีเบอร์ TLP250 มาจาก arduino และออกไปขาเกตของมอสเฟสเบอร์ irf3415
ผมต้องใช่ R เท่าไรบ้างครับ  C เท่าไร  และจ่ายไฟเลี้ยงขา 8 ของไอซี TLP250 เท่าไรครับ

แรงดันจากขา Digital out ของ Arduino จะมีค่าประมาณ 4.5V
และจ่ายกระแสได้สูงสุด 40 mA  ส่วน input ของ TLP-250 จะต้องการ

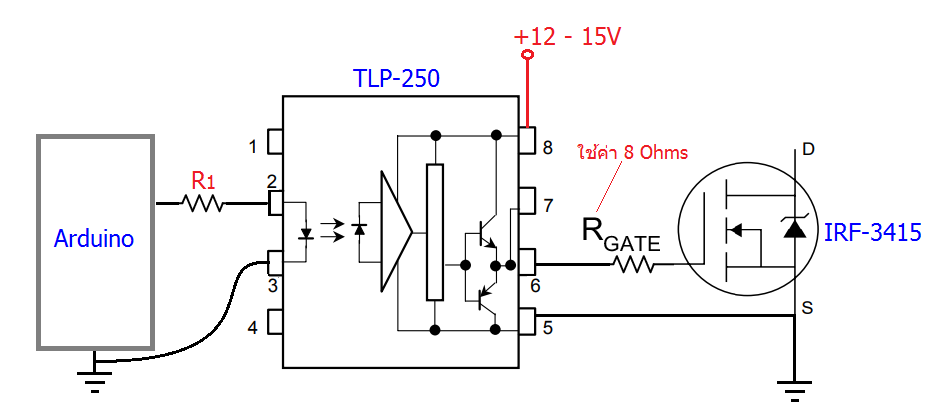

กระแสแค่ 10 mA เท่านั้น  ดังนั้น R₁ ในภาพนี้จะต้องใช้ค่า
เท่ากับ R = V/I = (4.5-1.6)/0.01 = 290 Ohms .... ใช้ค่า 220 Ohms ไปเลยครับ


ส่วน R_gate นั้นจะสำคัญตอนที่ขับ gate ด้วยความถี่สูง
แต่งานทั่วไปใช้ R_gate ประมาณ 10 - 100 Ohms ได้ครับ

และสำหรับไฟเลี้ยง IC TLP-250 .... เนื่องจาก MOSFET IRF-3415 นั้น
มี V_GS ที่ใช้กันแบบอิ่มตัวที่ 10V  ดังนั้นไฟเลี้ยง TLP-250
ให้ใช้ 12 - 15V ได้ครับ  ตามสะดวก
