ต้องการต่อปั๊มหอยโข่งเพื่อสูบน้ำจากแทงค์ไปรดน้ำต้นไม้ประมาณ 50 จุด ต้นที่ไกลที่สุดอยู่ห่างจากปั๊มประมาณ 110 เมตร
ระดับพื้นคอนกรีตที่ตั้งแทงค์ อยู่สูงกว่าระดับดินที่ปลูกต้นไม้ประมาณ 30 cm
เดิมตั้งใจไว้ว่าจะตั้งเวลาให้ปั๊มทำงานอัตโนมัติทุกวัน โดยเปิดครั้งละ 10 นาที วันละ 1-2 ครั้ง

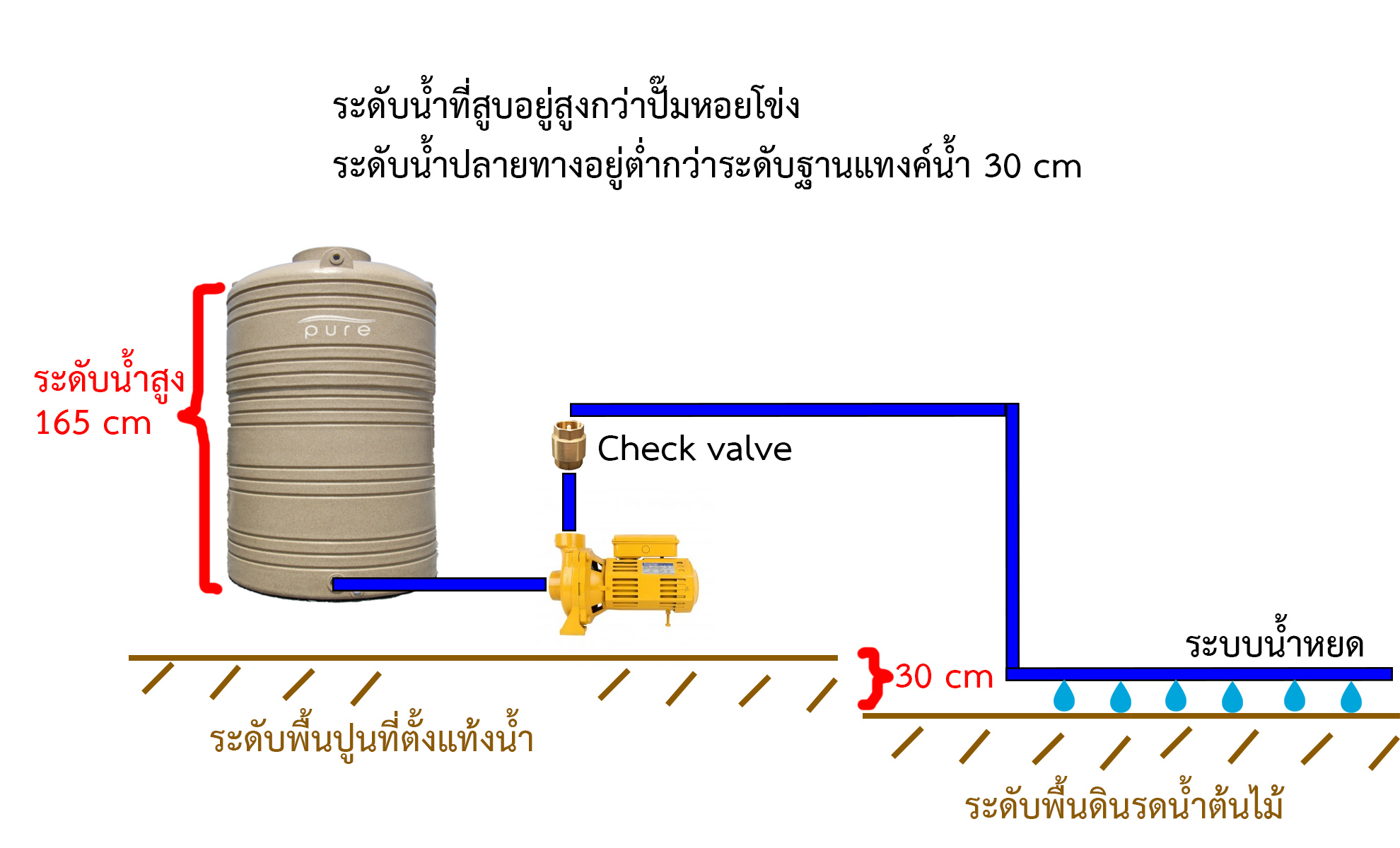

ได้มีการออกแบบระบบท่อตามภาพที่ 1
ทำการตัดต่อท่อต่อเข้ากับปั๊มหอยโข่ง จากนั้นติดตั้งเช็ควาล์วที่ขาออกจากปั๊มหอยโข่ง
เมื่อลองเปิดวาล์วน้ำให้น้ำเข้าปั๊มหอยโข่งพบว่า เช็ควาล์วไม่สามารถทนแรงดันน้ำในแทงค์ได้ เช็ควาล์วก็เปิดและน้ำในแทงค์ไหลออกมาตามภาพที่ 2
ตอนนี้เช็ควาล์วอยู่สูงจากพื้นประมาณ 50 cm ส่วนระดับน้ำในแทงค์อยู่สูงสุดที่ 165 cm
จากนั้นจึงคิดว่าถ้ายังฝืนต่อท่อต่อไปตามที่ออกแบบไว้ในภาพที่ 1
ในตอนที่ปั๊มปิดไปแล้ว น้ำน่าจะยังไหลออกจากแทงค์ผ่านระบบน้ำหยดไปเรื่อยๆอยู่ดี เนื่องจากเช็ควาล์วไม่ปิด (เพราะระดับในแทงค์ ก็เพียงพอที่จะดันเช็ควาล์วให้เปิดได้แล้ว)
จึงคิดว่าน่าจะต้องออกแบบใหม่

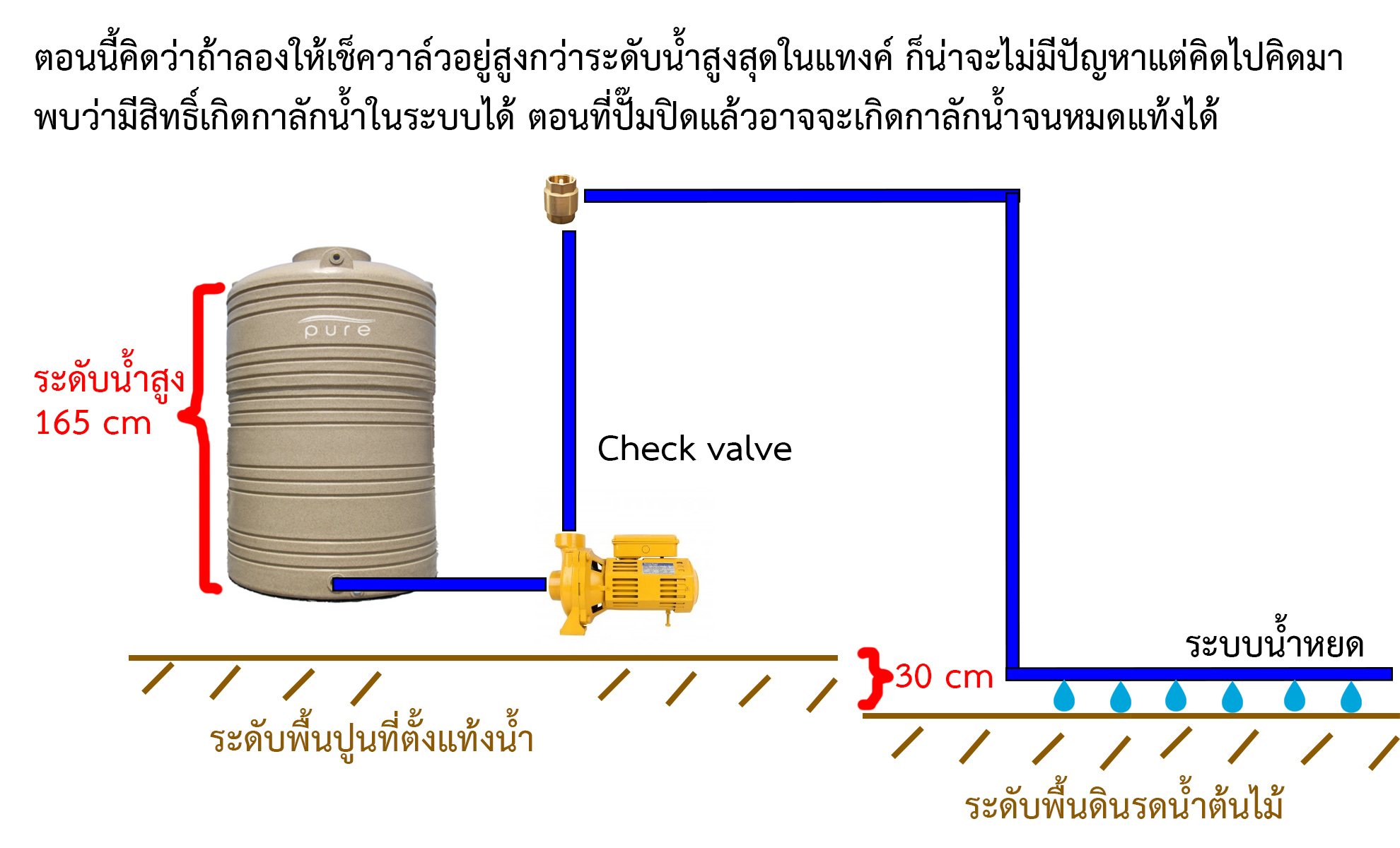

แบบใหม่ที่คิดไว้คือ ต่อท่อก่อนถึงเช็ควาล์วให้อยู่สูงกว่าระดับแทงค์น้ำ น้ำในแทงค์จะได้ดันเช็ควาล์วให้เปิดไม่ได้ตามภาพที่ 3
แต่คิดไปคิดมาก็พบว่า เมื่อปั๊มหยุดทำงาน
ดังนั้นตัวระบบน้ำหยดก็น่าจะถึงน้ำออกไปจากแทงค์ได้อยู่ดีด้วยหลักการกาลักน้ำ
จึงคิดว่าน่าจะไม่เวิร์ค
อยากรบกวนถามเพื่อนๆสมาชิกว่าจากความต้องการตามภาพที่ 1 ผมควรต่อท่อและเช็ควาล์วแบบไหนดีครับโดยที่
1. ไม่ใช้ Solenoid (ขนาด 1.5 นิ้วราคาเป็นพัน)
2. ไม่สามารถขุดหลุมเพื่อติดตั้งแทงค์ให้อยู่ต่ำกว่าตอนนี้ได้
