โมดิฟายกระดิ่งหน้าบ้านเป็นกริ่งไร้สาย
ปัญหาของที่บ้านคือ ออดเบล Btichino เสียงนุ่มหู แต่ดังไม่พอ คนอยู่ในบ้านไม่ได้ยิน คนมากดแล้วต้องโทรมือถือมาบอก 555
ของเดิมที่ติดตั้งไว้เป็นแบบ 220V ลากสายยาว 4-50ม มาตามรั้ว จากเสาประตูนอกบ้านมาถึงในชานบ้าน แต่ไม่ได้เข้ามาในตัวบ้าน
ไปเดินดูกริ่งไร้สายจะมาเปลี่ยนแทนก็ไม่แน่ใจ เพราะระยะไกล และมีประตูเหล็กหน้าบ้านขวางเอาไว้อีก !!
เลยออกแบบใช้วิธีต่อพ่วงจากจุด ออดเบล Btichino เข้ารีเลย์ 220V แล้วให้รีเลย์เป็นตัวกดสวิตท์ของกริ่งไร้สายแทน (รีโมท)
อุปกรณ์มีดังนี้

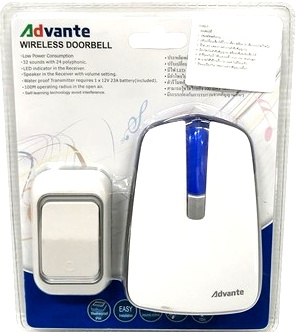

1) กริ่งไร้สาย (เลือกของ Avante 2 ตัวรับ) ราว 1,100 บาท จากโฮมโปร
2) รีเลย์ 220V 30 บาท
3) กล่องเอนกประสงค์ 4x6" Nasaki* 20 บาท
4) สายไฟ ท่อหด และ ลูกเต๋าต่อสายไฟ 220V
5) เคลเบิ้ลไทด์รัดสายไฟ
6) แผ่นพลาสติก สำหรับยึดอุปกรณ์ในกล่อง
* อุปกรณ์จากร้านไพศาลอิเล็กทรอนิกส์ บ้านหม้อ
ขั้นตอน

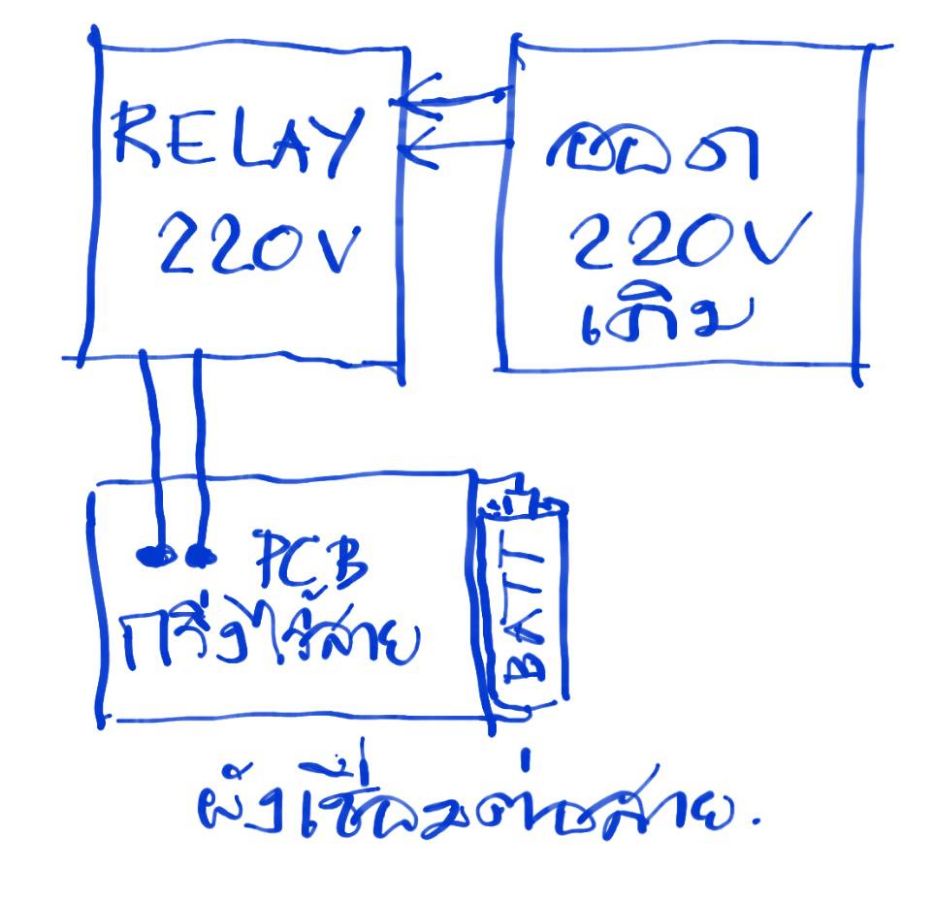

1) ต่อสายจากรีเลย์ไปยังรีโมทกริ่งไร้สาย และ สายไฟเข้า 220V (ดูรูปผังการเชื่อมต่อสาย) ใส่ท่อหดให้เรียบร้อย ลองทดสอบป้อนไฟ 220V เข้า ดูว่าทำงานถูกต้อง

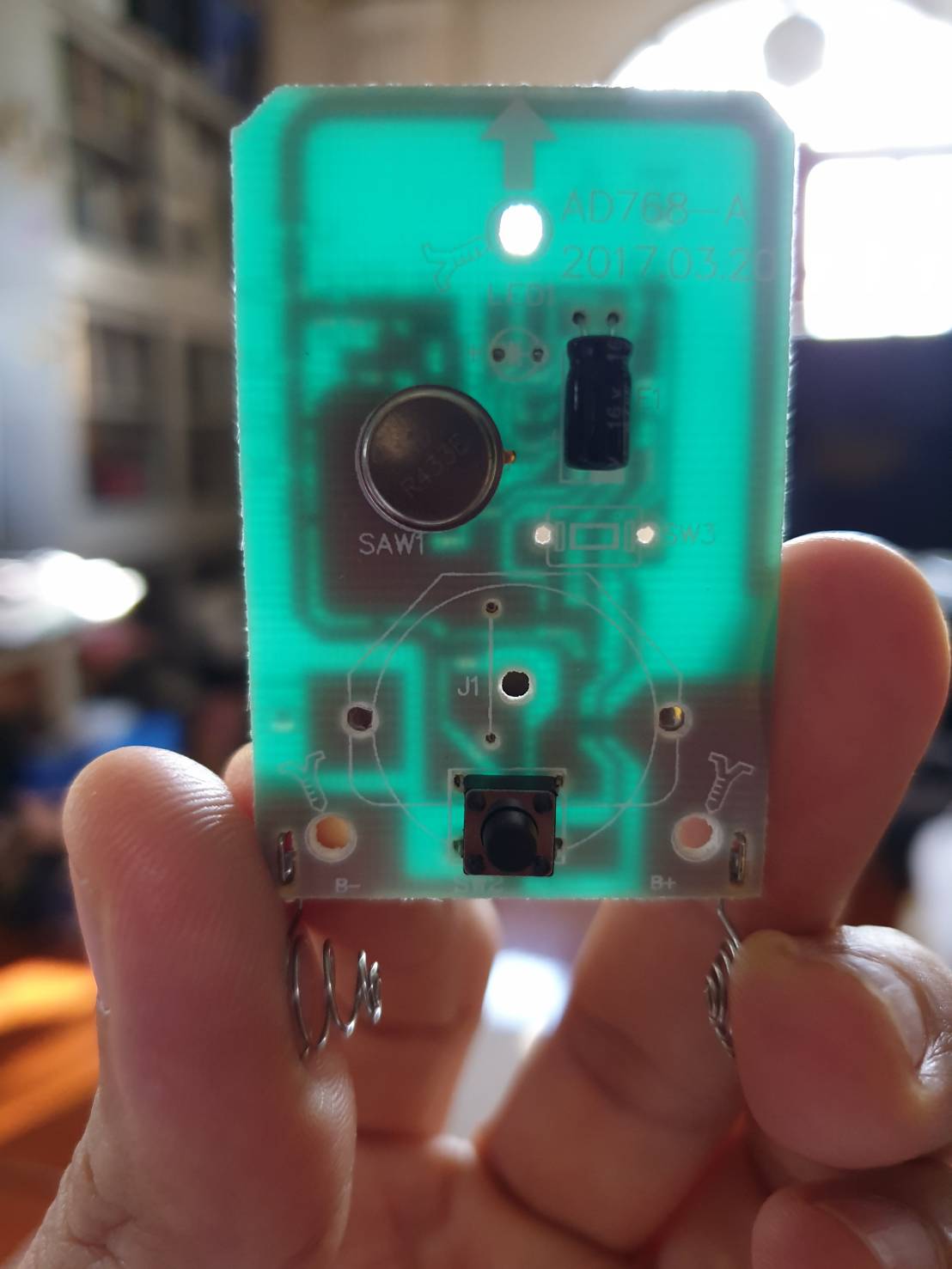

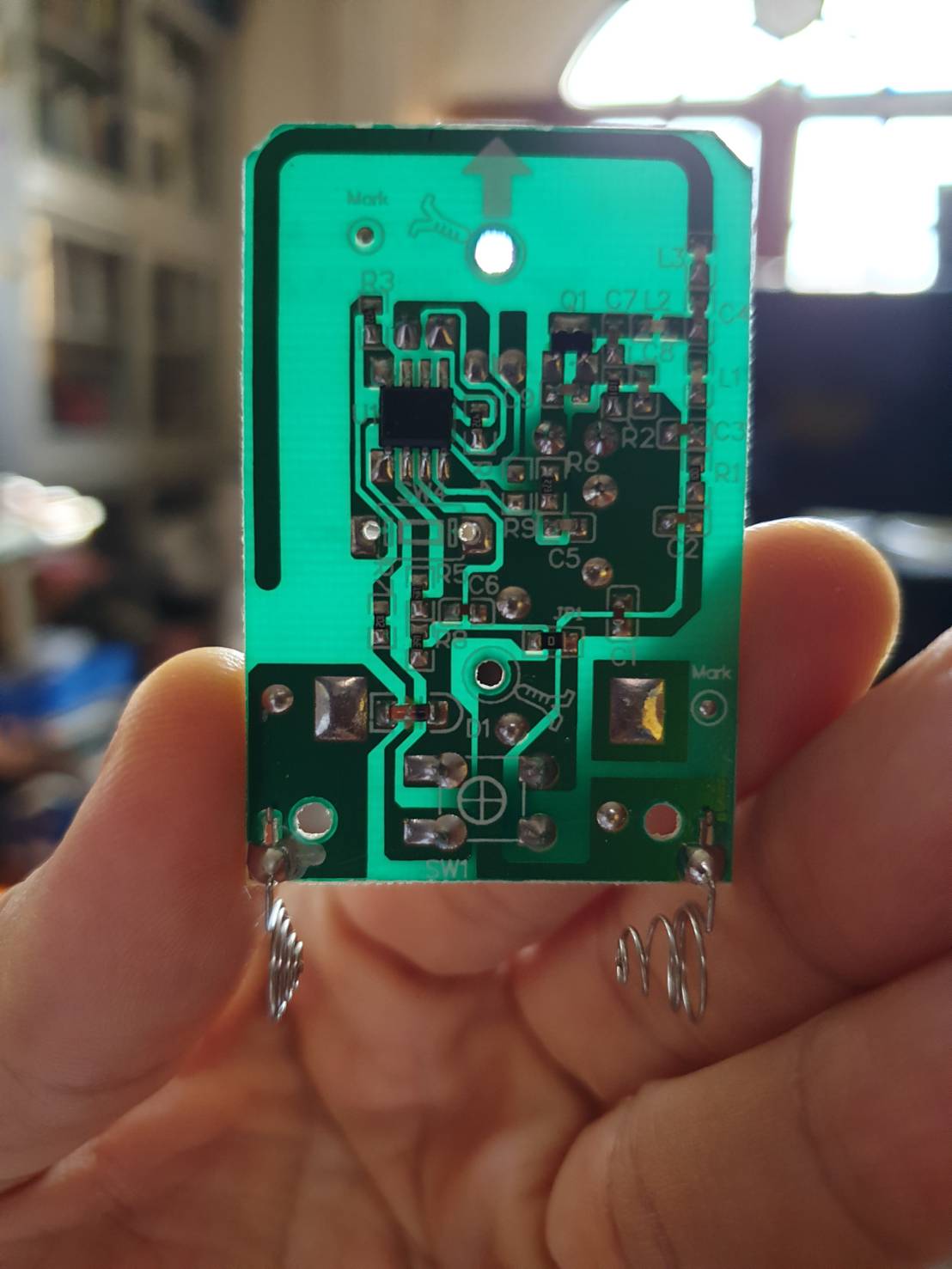

แล้วถอดเอาแต่แผ่น PCB ของรีโมทกริ่งไร้สาย เพื่อไปใช้งาน

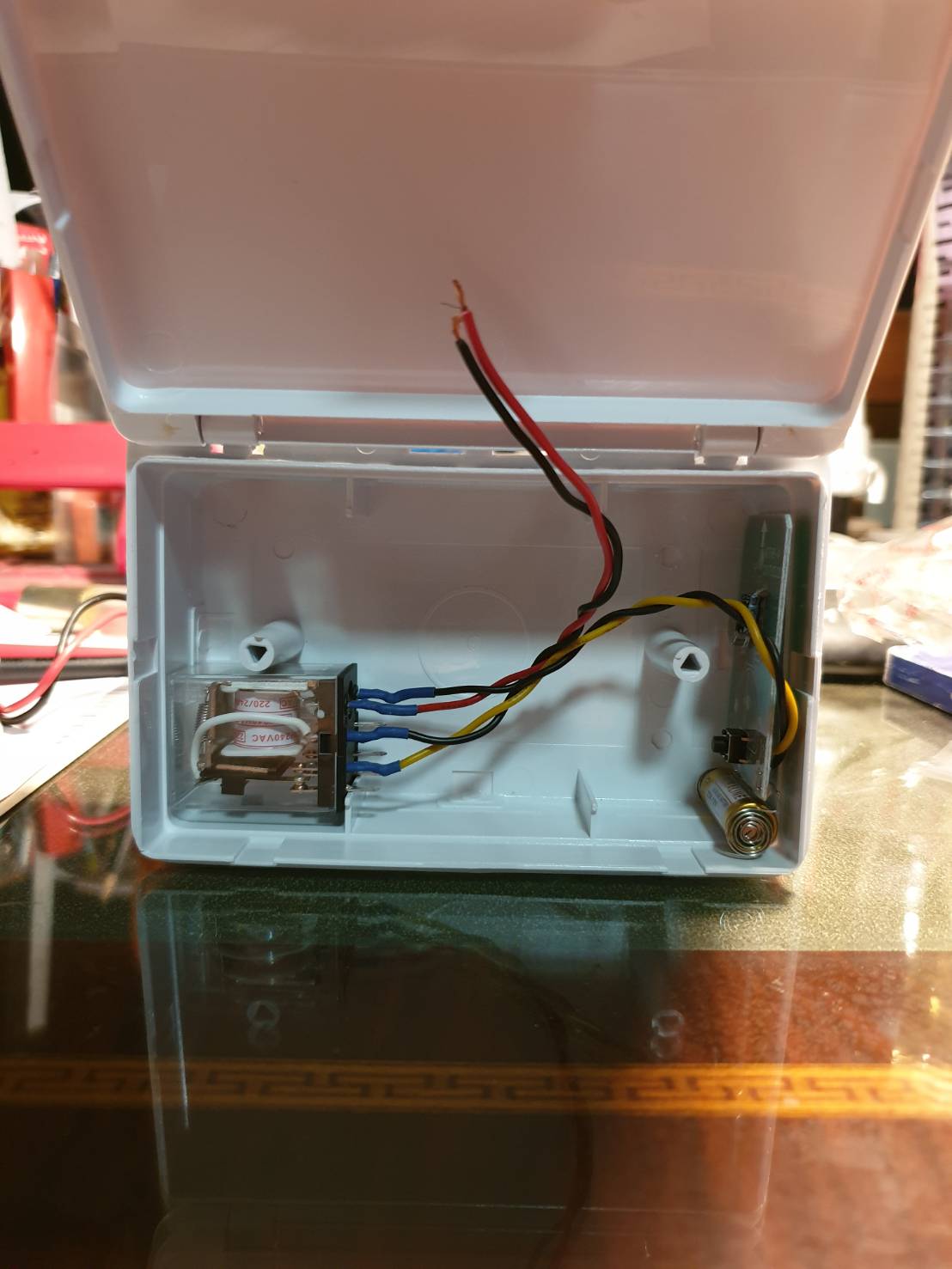

2) ติดตั้งรีเลย์และ PCB ในกล่องเอนกประสงค์ *กล่อง Nasaki บังเอิญใส่อุปกรณ์ได้พอดีเป๊ะ (ดูรูปประกอบ)
เนื่องจากพอถอด PCB ออกมาจากกล่องรีโมทกันน้ำ ถ่าน 12V ขนาด 23A จะไม่มีรางถ่านยึดไว้ จึงต้องใช้แผ่นพลาสติก (ตัดจากซองหุ้มของกริ่งไร้สายที่ซื้อมา) กล่อง Nasaki ให้สกรูยึดภายในมา 2 ตัว นำมาใช้ลงตัวพอดี

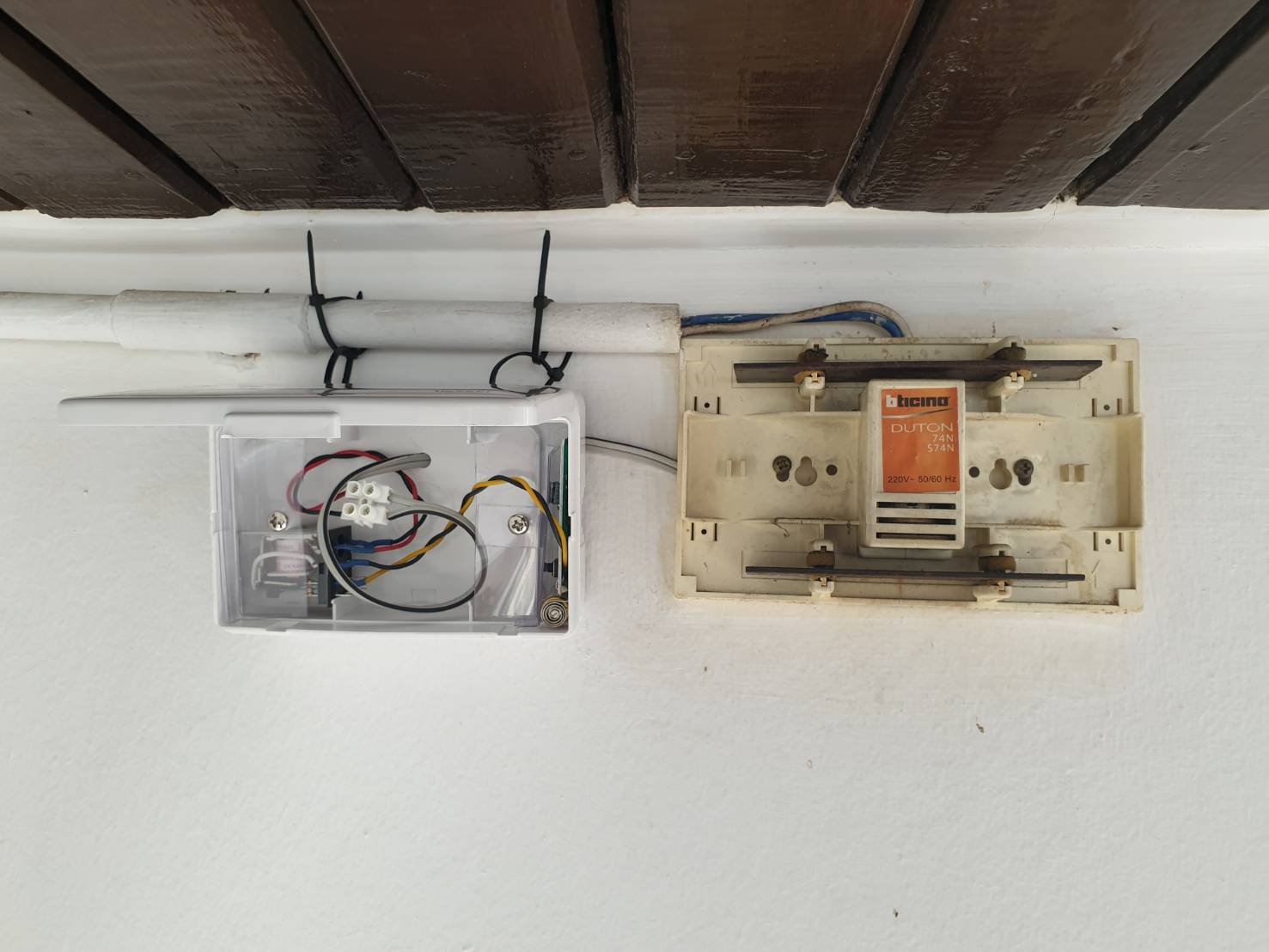

3) นำกล่องที่ประกอบเรียบร้อย ไปติดตั้ง ในโครงการนี้เลือกใช้เคลเบิ้ลไทด์ร้อยด้านบน ห้อยกล่องจากท่อ PVC ของสายไฟเดิม (ไม่ต้องเจาะกำแพงยึดสกรู - ลดงานติดตั้งลง)
ต่อพ่วงสายไฟจากออดเดิมมาเข้ารีเลย์ (เจาะรูขนาดเท่าสายไฟอ่อน) ควรยารูกันมดเข้า
4) ทดสอบการใช้งาน (สามารถใช้งานถึง 4 จุดกริ่ง ซื้อมาเพิ่ม แล้วจับคู่กับรีโมท)
หวังว่าไม่ต้องเปลี่ยนถ่านบ่อย เพราะต้องเอาบันไดมาปีน
รีโมทใช้ความถี่ 433 MHz จากที่ทดสอบสามารถทะลุตัวบ้านไปอีกหลังได้ ระยะห่างราว 40ม ลองใช้งานมาตั้งแต่ก่อนสงกรานต์ ดีมากๆ ไม่กังวลว่าจะไม่ได้ยินอีกต่อไป
รีโมทน่าจะส่งระยะไกลถึง 100ม เลย แต่อาจจะต้องโมดิฟายเสาอากาศของรีโมทต่อจาก PCB เพิ่ม เป็นแบบ coil (ค้นเน็ตได้)
ปล. แอบอ่านมาหลายปี ขอบคุณเพื่อนๆที่เขียนกระทู้ดีๆ ขอแชร์กลับคืนบ้าง หวังว่าจะเป็นประโยชน์กับเพื่อนๆครับ
