ผมซื้อชิ้นส่วนเครื่องเล่นแผ่นเสียงมาจาก Aliexpress [Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้https://th.aliexpress.com/item/Portable-Turntable-Vinyl-Record-Player-with-Cartridge-Stylus-Built-in-Preamp-Adjustable-Counterweight/32906378489.html?spm=a2g13.10010108.1000016.1.66fa2b3clKXERR&isOrigTitle=true
กะว่าจะเอามา DIY เครื่องเล่นแผ่นเสียงเอง
เป็นแบบให้มี Phono pre-amp และ Amplifier ในเครื่องเลย
ตอนนี้ผมขึ้นกล่องบอดี้เครื่องเล่นแผ่นเสียงพอเป็นตัวแล้วตามภาพนี้

คราวนี้ก็มาถึงขั้นต้องจัดการกับระบบอิเลคโทรนิคส์ในตัวเครื่อง
ผมได้ Mini amp มา 1 ตัว [Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้https://th.aliexpress.com/item/DC24V-50-2-Class-D-2-0-TPA3116-LM1036-CSR4-0/32838105445.html?spm=a2g13.search0104.3.34.21c7ab2aJmnJc3&ws_ab_test=searchweb0_0%2Csearchweb201602_4_10065_10068_319_10059_10884_317_10887_10696_100031_321_322_10084_453_10083_454_10103_10618_10307_538_537_536%2Csearchweb201603_51%2CppcSwitch_0&algo_pvid=d9778dd3-8f2a-42ef-890c-3edd959835d6&algo_expid=d9778dd3-8f2a-42ef-890c-3edd959835d6-4 ต้องการไฟ DC 24V 6A
กับมีอแดปเตอร์ DC 12V 2A สำหรับจ่ายไฟให้มอเตอร์เครื่องเล่นแผ่นเสียง

สิ่งที่ผมกำลังจะซื้อเพิ่มคือ
1. บอร์ดวงจร Phono[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้https://th.aliexpress.com/item/Germany-DUAL-circuit-AirVinyl-MM-Phono-Stage-HIFI-amp-finshed-amplifier-board-1pcs/1000004619029.html?spm=a2g13.10010108.1000016.1.2914638eWYdf2q&isOrigTitle=true
2. หม้อแปลงไฟจ่ายให้บอร์ดวงจร Phono [Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้https://th.aliexpress.com/item/Ring-transformer-copper-custom-toroidal-transformer-30w-output-15VAC-12VAC-0-12VAC-15VAC-for-power-supply/32710466158.html?spm=a2g13.10010108.1000016.1.5381111cHU05e2&isOrigTitle=true
3. หม้อแปลง DC 24V 6A สำหรับมินิแอมป์ [Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้https://th.aliexpress.com/item/For-Power-Supply-Module-AC-110v-220v-to-DC-24V-6A-AC-DC-Switching-Power-Supply/32912662193.html?spm=a2g13.10010108.1000016.1.4bd61a9fL2D70C&isOrigTitle=true

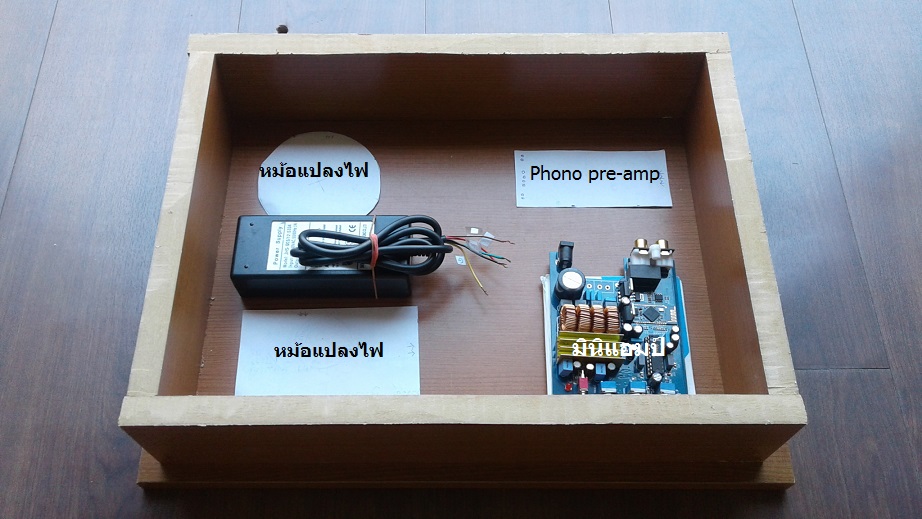

ตอนนี้ผมเลยลองมาจัดผังการใส่แผงวงจรและหม้อแปลงลงในกล่องเบื้องต้นได้ตามนี้

ที่เป็นกระดาษสีขาวคือตัวที่ผมกำลังจะซื้อเพิ่มครับ ผมตัดกระดาษตามขนาดจริง

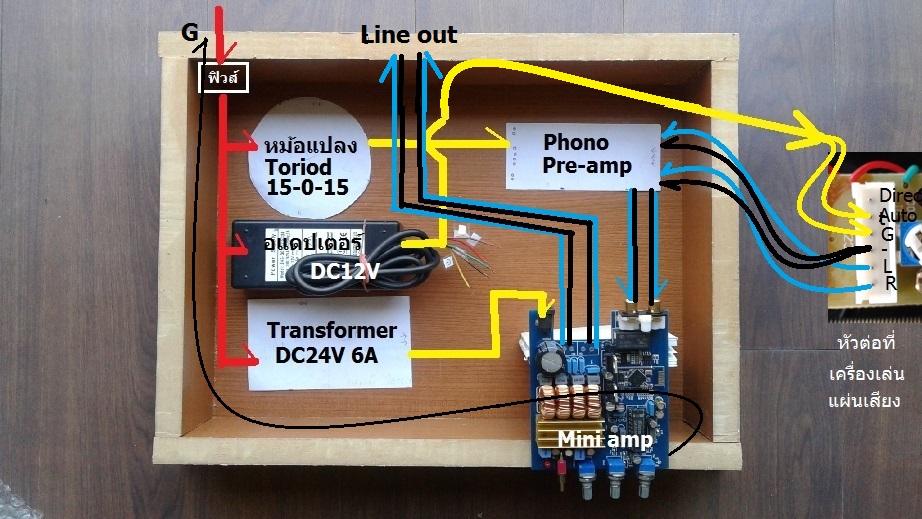

ทีนี้ผมก็ลองมากำหนดแนวสายไฟและสายสัญญาณ ก็ได้แบบตามภาพนี้ครับ

จากข้อมูลเบื้องต้นทั้งหมดผมขอเรียนถามดังนี้ครับ
1. ตัว Phono กับหม้อแปลงที่ผมจะซื้อเพิ่มพอจะโอเคไหม และการวางชิ้นส่วนและเดินสายตามนี้พอจะได้ไหม ผมพยายามจับหม้อแปลงรวมกลุ่มกันด้านซ้าย
2. สายสัญญาณที่ต่อระหว่างเครื่องเล่น > Phono > Amp > Line out ใช้เป็นสายทองแดงทั่วไปหรือควรเป็นสายสัญญาณลำโพงครับ แล้วสายกราวน์ควรเป็นสายอะไรครับ
3. ในบอร์ดวงจรมินิแอมป์มีจุดให้ต่อสายกราวน์ออกไป ผมเอาสายกราวน์นี้ไปต่อกับเส้นกราวน์ของสายไฟบ้านออกไปได้ไหมครับ
4. ผมไม่เห็นจุดออกกราวน์ของแผงวงจร Phono ตัวนี้ ถามว่าโดยทั่วไปเขามีไหมครับ
5. ฟิวส์ที่ต่อจากไฟเข้าจุดแรก ควรใช้ขนาดเท่าไหร่ครับ (ตัวมินิแอมป์กินสูงสุด 6A ตัวโฟโนกิน 2A)
6. ถ้าเดินไฟครบแล้วเล่น เกิดมีเสียงฮัม ลองแก้ตรงไหนก่อนดีครับ

พื้นเพผมทำงานด้านก่อสร้างงานบ้าน ไม่ถนัดเรื่องไฟฟ้าอิเลคโทรนิคส์ ถ้าตรงไหนไม่ใช่หรือเข้าใจผิดช่วยแนะนำด้วยครับ
