ซ่อมหัว HDMI / วิธีแก้ปัญหาสาย HDMI ที่ฝังผนัง พื้น ฝ้า

สาย HDMI ไม่มีใครอยากไปยุ่งกับมัน แต่เวลาเสียหายก็จำเป็นต้องเปลี่ยน แต่หากเป็นสายที่ฝังพื้นหรือผนังไปแล้วจะทำอย่างไร ทางแก้มีหลายทางขึ้นอยู่กับงบประมาณทั้งสิ้น
ทางแก้ที่ 1 เก็บไว้ดูเล่น ๆ ให้ช้ำใจ ปล่อยคาผนังไว้ แล้วใช้สายใหม่โยงภายนอกเอา
ทางแก้ที่ 2 หาช่างมาเดินสายสำเร็จใหม่ (หากสามารถทำได้ แต่ส่วนใหญ่ร้อยสายเข้าท่อใหม่ไม่ได้แล้วเพราะสายสำเร็จต้องร้อยตอนก่อนจะฝังท่อในตอนก่อสร้าง)

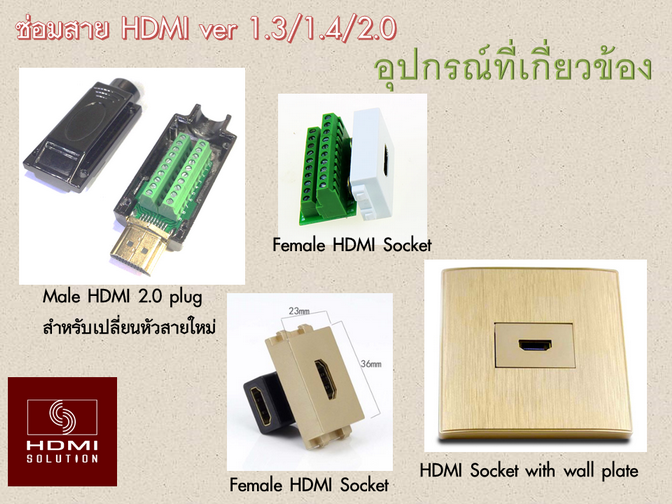

ทางแก้ที่ 3 เปลี่ยนหัวสาย HDMI โดยใช้หัวแบบประกอบ เป็นวิธีที่ง่ายที่สุดอันดับสองและประหยัดงบประมาณที่สุด
ทางแก้ที่ 4 เปิดผนัง กรีดพื้น ! เดินสายใหม่ งบประมาณหลักหมื่นบาท

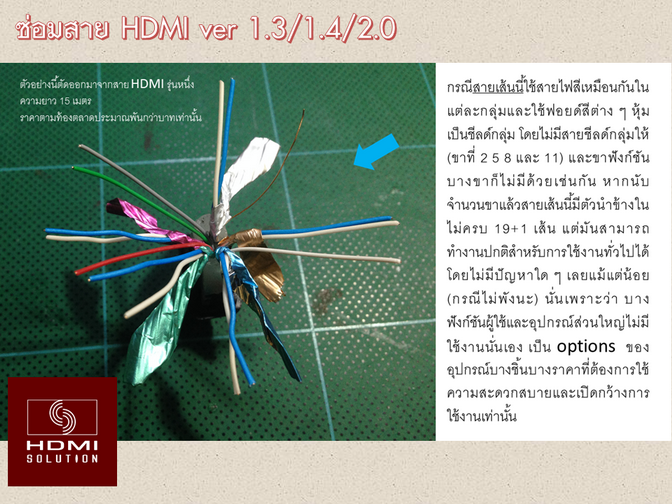

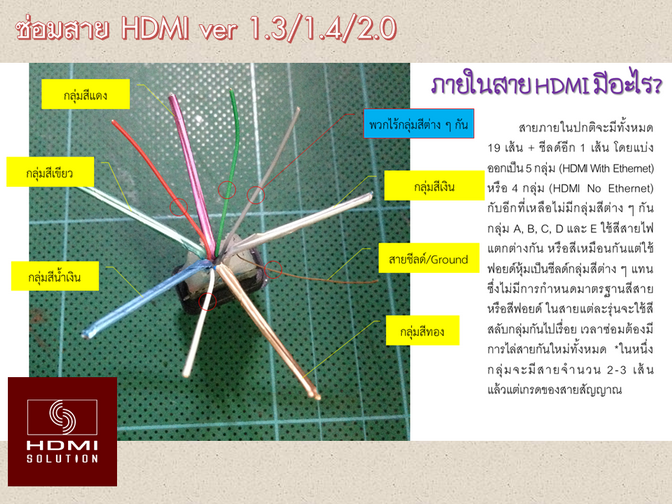

ดังนั้น เราจะเลือกทางแก้ที่ 3 โดยการตัดหัวสายหรือสั่งสายประกอบมาร้อยเข้าท่อเดิม แล้วเข้าสายใหม่ หลายคนไม่เห็นด้วยกับการมานั่งต่อสาย HDMI แต่ว่ามันไม่ได้ยากเลยและยังไม่เกินข้อจำกัดของสาย HDMI ที่เรายังสามารถทำได้โดยสายสามารถใช้งานได้ปกติเหมือนเดิม ก่อนอื่นก็ดูรายละเอียดเกี่ยวกับสาย HDMI กันก่อน หาข้อมูล pin out จากนั้นก็ลงมือทำได้

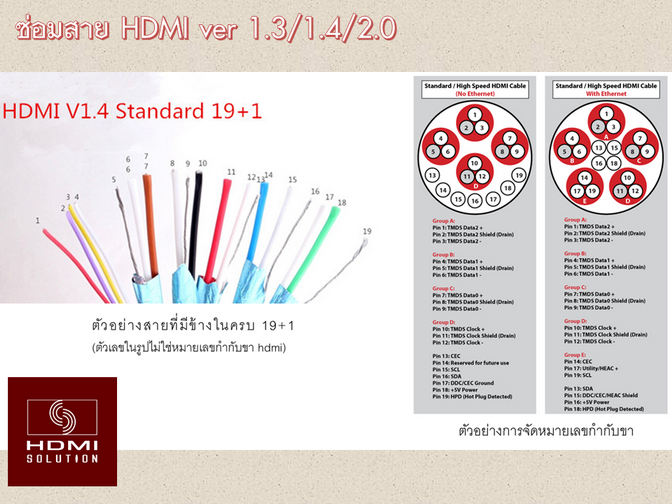

pin out ของ HDMI จะเป็นดังนี้ครับ เมื่อมองเข้าหาสาย ด้านที่กว้างกว่าจะมีขาเป็นเลขคี่จากซ้ายไปขวา 1 3 5 ..... 17 19 ส่วนด้านที่แคบกว่าจะเป็นขาเลขคู่จากซ้ายไปขวาเช่นกัน 2 4 6 .... 16 18 สายกราวด์คือทองแดงหรือลวดกลุ่มที่อยู่ด้านนอกฟอยด์หุ้ม
