ทำ Solar power bank จาก Power bank เก่า ง่ายๆ งบไม่เกิน 100 บาท

จากกระทู้ที่แล้วที่แกะ power bank alpha x e13 ความจุ 13000 mAh ที่ซื้อมาจากร้านของมือสองในราคา 50 บาท แล้วนำมาซ่อมจนใช้งานได้ ในกระทู้นี้ผมจะทำการเพิ่มฟังค์ชันการชาร์ตไฟด้วยพลังงานแสงอาทิตย์ แบบง่ายๆ สบายกระเป๋า

อุปกรณ์
1. solar cell 1w 5v -ผลิตได้สูงสุด 200 mAh ต่อชั่วโมง แต่ลองทดสอบดูจริงๆ ช่วงเที่ยงที่แดดแรงๆ ก็ผลิตได้ไม่เกิน 150 mAh ต่อชั่วโมง ราคา 40 บาท

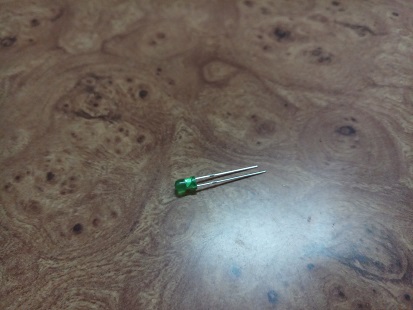

2. หลอด LED สีเขียว -ไว้ใช้ดูว่า solar cell กำลังผลิตไฟ ราคา 1 บาท

3. Diode -ใช้ป้องกันกระแสไฟจากตัวแบตย้อนเข้าหลอด LED และ solar cell ราคา 1 บาท

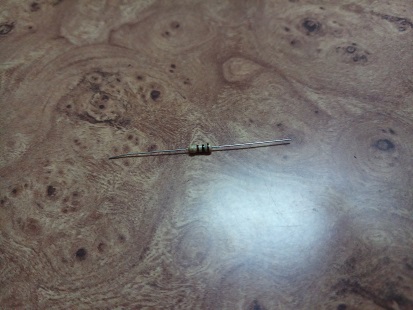

4. ตัวต้านทาน(R) -ควบคุมกระแสไฟให้น้อยลงเหลือประมาณ 10 mAh ก่อนจะเข้าหลอด LED ป้องกันหลอดขาดเร็วและการกินไฟ เพราะถ้าไม่ใส่ตัวต้านทาน หลอดLED จะกินไฟมากถึง 30 mAh นั่นคือไฟที่ solar cell ผลิตได้ก็จะเหลือไปชาร์ตแบตน้อยลงอีกมาก ราคา 1 บาท

วิธีทำ

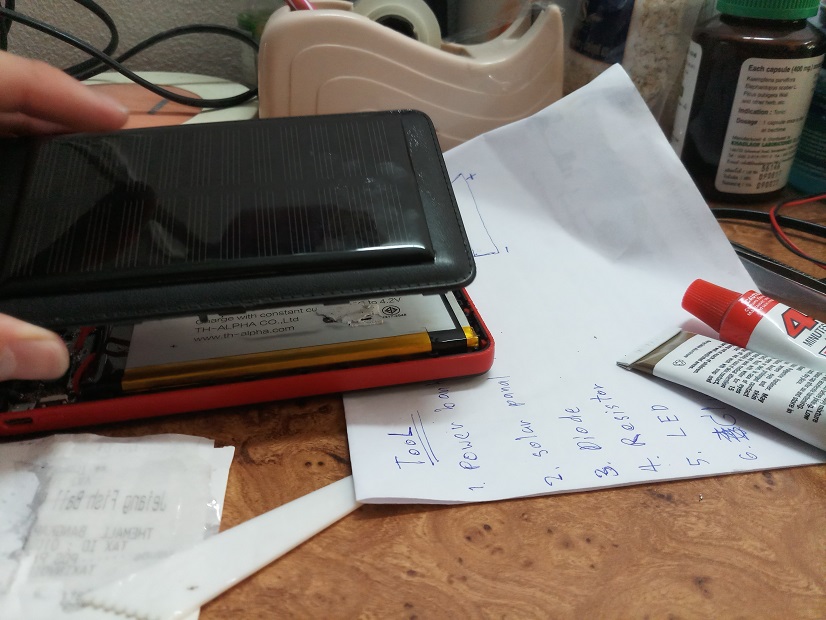

1. เจาะรูที่ฝาหน้า power bank ติด solar cell ด้วยกาว(ใช้กาวอะไรแล้วแต่เลย กาวร้อนก็ดีนะ)

2. นำตัวต้านทานมาต่อที่ขั้วบวกของหลอด LED ผมใส่ท่อหดครอบไปด้วย

3. นำหลอด LED ต่อกับ solar cell สายบวกต่อกับบวก ลบต่อกับลบ

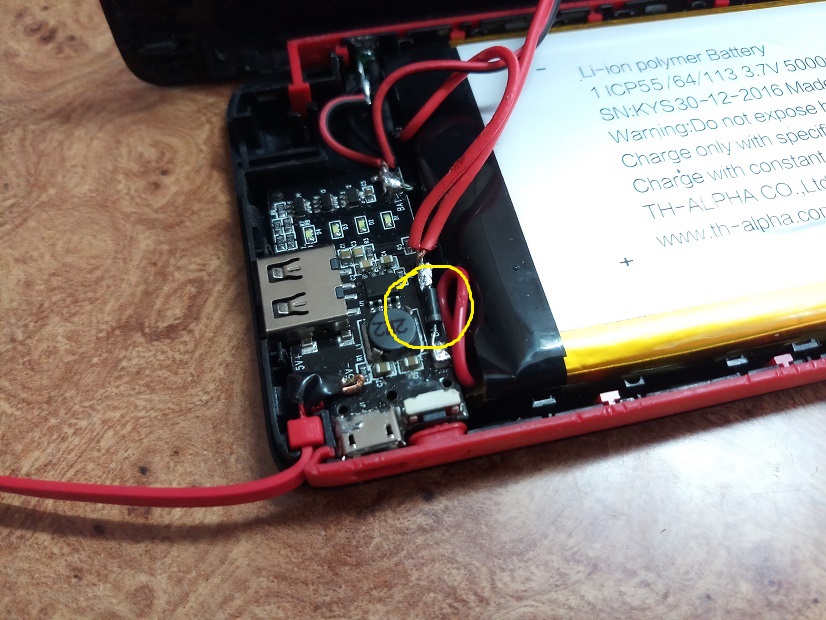

4. ต่อDiode กับขั้วบวกของแผงวงจร power bank แล้วค่อยต่อกับสายบวกของ solar cell

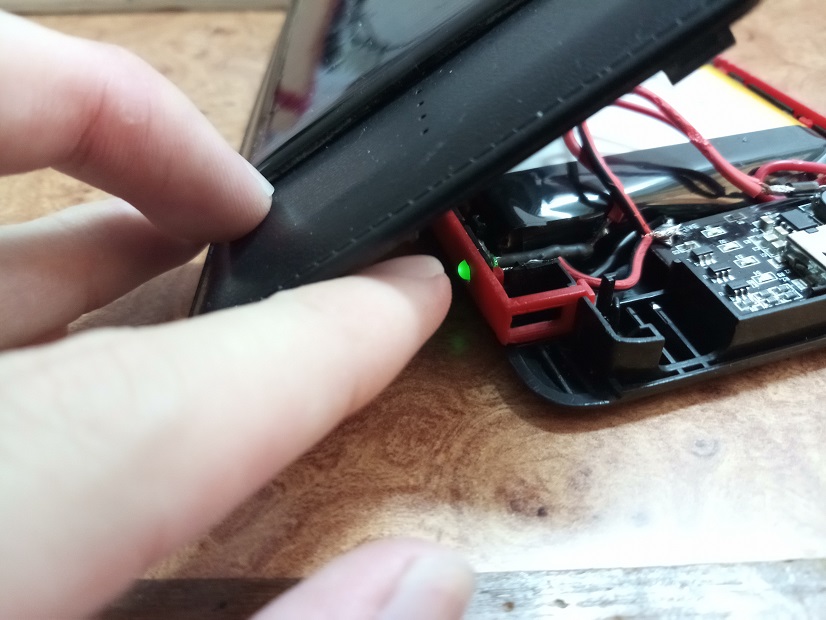

5. ต่อสายลบของ solar cell กับขั้วลบของแผงวงจร power bank เจาะรูที่ด้านข้างเพื่อใส่หลอด LED

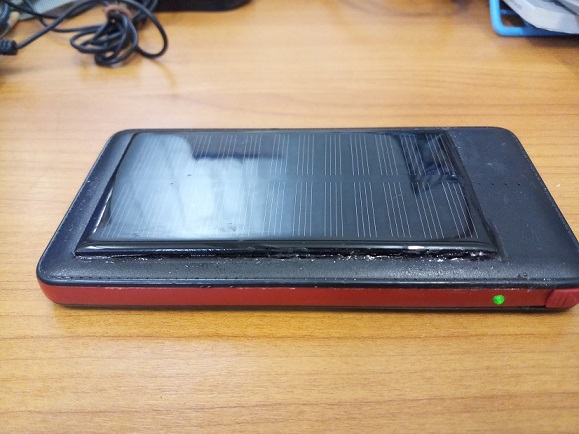

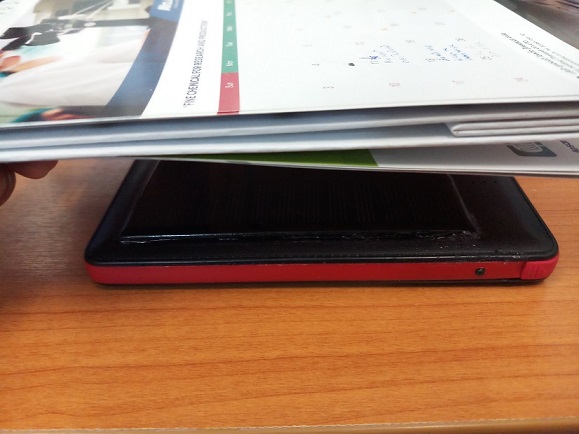

6. ประกอบ power bank แล้วทดสอบ เมื่อมีแสงส่องมาที่ solar cell ไฟจากหลอด LED จะติด

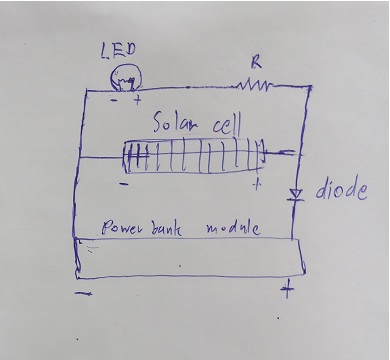

ภาพการต่ออุปกรณ์ต่างๆ แค่นำสายไฟจากหลอด LED มารวมกับสายของ solar cell แล้วต่อกับวงจร power bank แต่เส้นบวกต้องต่อกับ diode ก่อนต่อกับวงจรแค่นั้นเอง ไม่ได้ซับซ้อนอะไร

-ประสิทธิภาพการชาร์ตไฟด้วยพลังงานแสงอาทิตย์ในวันที่แดดแรงตลอดทั้งวัน เมื่อวางตากแดดในช่วงเวลา 10.00-16.00น.
จะให้กระแสไฟประมาณ 400-600 mAh หรือชาร์ต iphone ได้ประมาณ 15-25% เพราะเมื่อจ่ายไฟออกจากแบต จะเกิดการสูญเสียกระแสไฟอีก
ถ้ามีอุปกรณ์อย่าง หัวแร้ง สายไฟ กาว อยู่แล้วจะใช้งบในการทำไม่เกิน 100 บาทเท่านั้น ถ้ามีอะไรสงสัยสอบถามได้เลยนะครับ
