อยากทราบกำลังไฟฟ้า

จากโจทย์  LED มีค่า forward voltage = 3.0V  และ สมมุติกระแสแต่ละหลอด คือ 25 มิลลิแอมป์
ต้องการต่อให้ใช้ไฟเลี้ยงไม่เกิน 36V  กระแส Drive ไม่เกิน 700 มิลลิแอมป์

เราสามารถต่อได้หลายแบบครับ  แต่อยู่บนพื้นฐานเดียวกัน คือ ต่ออนุกรมหลาย ๆ ตัวใน 1 ขา

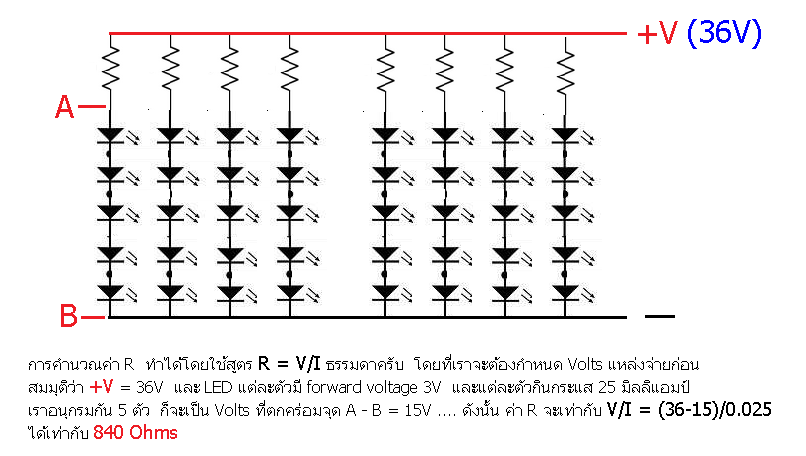

และ เอาแต่ละขามาขนานกัน ..... แบบในภาพนี้ก็เป็นตัวอย่างนึง  โดยเอา LED อนุกรมกัน 5 ตัว ต่อ 1 ขา
แล้วต่อขนานกัน 8 ขา  แต่ละขาก็กินกระแส 25 มิลลิแอมป์  รวม 8 ขา ก็กินกระแสรวม = 200 มิลลิแอมป์

เราสามารถต่อแบบอื่นได้  โดยการ ลด หรือ เพิ่ม จำนวน LED ในขา ครับ
เช่น  หากเราต่ออนุกรม 4 ตัวใน 1 ขา  เราก็จะต้องต่อ 10 ขา (40 หลอด)
โดยคำนวณค่า R ใช้หลักการแบบข้างบนครับ

การเพิ่ม LED ใน 1 ขา ให้มากที่สุดก็จะประหยักพลังงานมากสุดด้วย  แต่ข้อเสีย
ของการต่อ LED เยอะ ๆ ใน 1 ขา  ก็คือหากมัน ขาด ไปตัวเดียว  จะดับทั้งขาครับ
หรือหากช๊อตไป 1 ตัว  ตัวที่เหลือก็จะได้รับกระแสเกิน  อายุจะสั้นลงครับ
ดังนั้น  เราต้องพิจารณาการต่อให้พอดี ๆ

สิ่งที่สำคัญในการประหยัดไฟก็คือ  พยายามใช้ +V ค่าน้อยที่สุด  หากเอาตามรูปบน
เราจะป้อนไฟ 15 Volts เข้าที่จุด A - B ก็ได้  แต่ในทางปฏิบัติทำไม่ได้  เนื่องจาก
หลอด LED มีคุณสมบัติไม่เท่ากัน  เราควรป้อนไฟให้มากกว่า 15V นิดหน่อย
แล้วใช้ Rเพื่อจำกัดกระแสค่าน้อย ๆ ก็พอ  เช่น  ป้อนไปเลี้ยง 18V  แล้วใช้ R ค่า 120 Ohms

ลองเล่นเวบนี้ดูก็ได้ครับ  มีวงจรให้เสร็จสรรพเลย  http://ledcalculator.net/
