เมื่อมีไฟตกนิดหน่อย router ตัวอื่น ๆ จะต้องปิดเปิดใหม่ หรือถอดสาย Lan ที่ต่อมาจาก router1(หลัก)
และเสียบใหม่ทุกครั้ง internet จึงจะกลับมาใช้งานได้ปกติ
จึงอยากจะสำรองไฟให้ ONU และ router1(หลัก)
จากการวางระบบตามภาพนี้
และกำหนดให้
1. Router 1, UPS อยู่ที่เดิม
2. เน้นการเดินสายภายใน
3. ต้องการให้ONU กับ Router1 ใช้ไฟจาก UPS ที่ตั้งอยู่ที่จุดที่ 2
4. งบประมาณในการดำเนินการ ไม่เกิน 800 บาท(+-200) เพราะซื้อของทำเอง, มีสายLanและอุปกรณ์แล้ว, มีสายไฟและอุปกรณ์แล้ว
พอจะมีวิธีไหนที่เหมาะสุด และจะไม่ทำให้คุณภาพของสัญญาณหายไป บ้างครับ
จากที่หาข้อมูลดูเอง หากผิดพลาดประการใดรบกวนผู้รู้ชี้แนะด้วยนะครับ เพราะยังไม่แน่ใจว่าจะทำได้จริง ถูกต้อง หรือเหมาะสมรึเปล่า

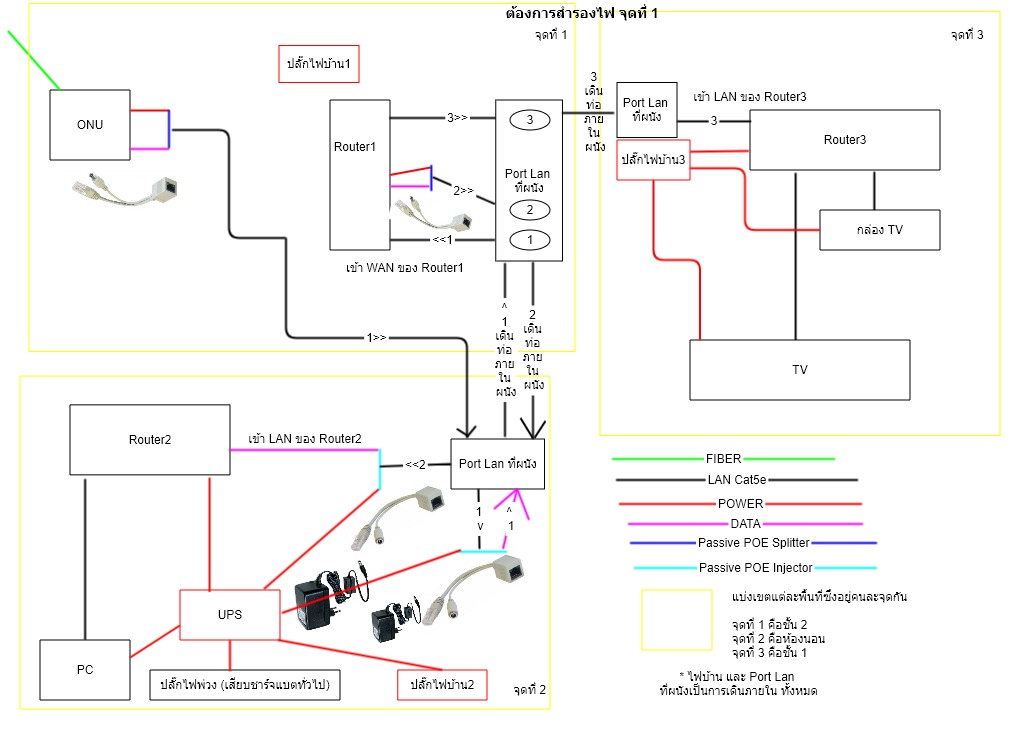

1. ใช้ Passive POE Cable ทั้งหมด โดยต้องเพิ่ม port lan ที่ผนังในจุดที่ 2 และเดินสาย lan ใหม่ 2 port ตามภาพ
2. ใช้ Passive POE Cable เฉพาะrouter1 และย้าย ONU มาเสียบไฟในจุดที่ 2 ซึ่งไม่แน่ใจว่าสายFiberที่มีอยู่บนฝ้า ความยาวจะถึงหรือไม่ โดยต้องเพิ่ม port lan ที่ผนังในจุดที่ 2 และเดินสาย lan ใหม่ 1 port ตามภาพ

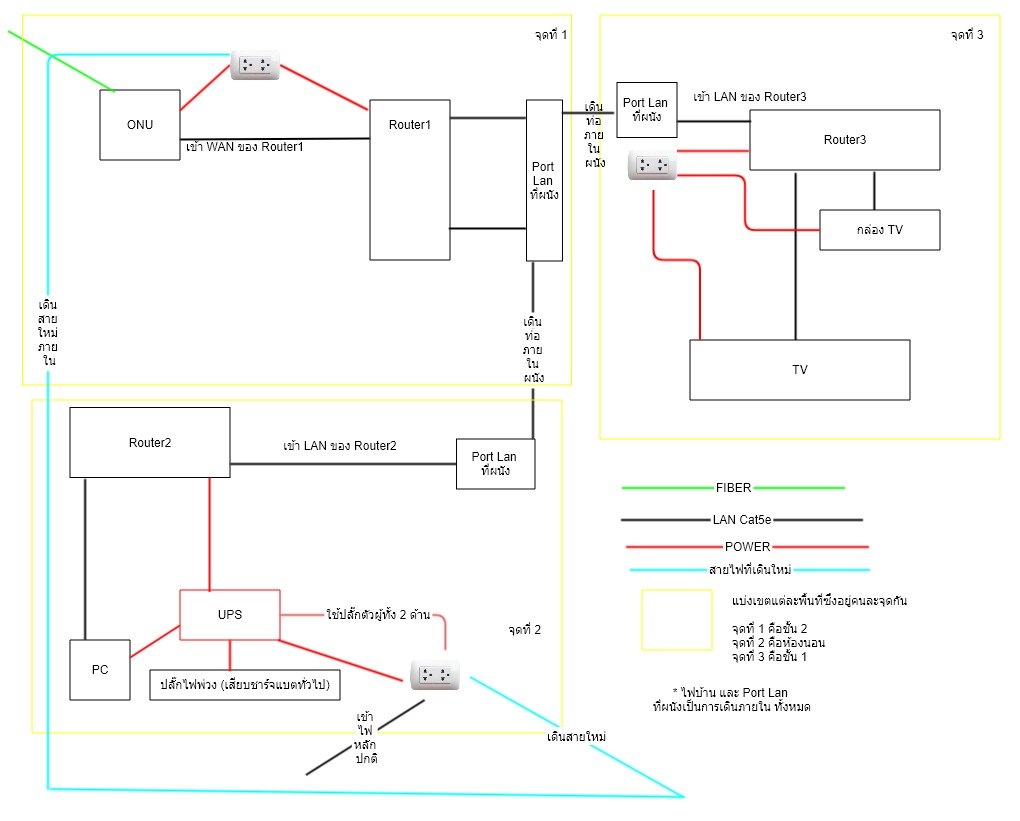

3. เดินสายไฟใหม่ ตรงปลั๊กกราวด์คู่ของจุดที่ 2 แยกสายออกเป็น 2 ชุด ชุดนึงเข้าตู้เมนปกติ อีกชุด ให้ไปเจอกับปลั๊กกราวด์คู่ในจุดที่ 1 ตามภาพ
4. อื่น ๆ หากมีวิธีไหนอีกบ้าง รบกวนขอความรู้หน่อยครับ..
เนื่องจากถ้าซื้อใหม่ UPS ที่เล็กสุดที่พอจะวางในจุดที่ 1 ที่ต้องการสำรองไฟนั้น
คือ APC 625VA BX625CI ซึ่งราคา 1,890 บาท
https://www.advice.co.th/product/ups/apc/625va-apc-bx625ci-ms
และก็จะไม่ได้ใช้ประโยชน์จาก UPS เดิม ที่มีอยู่แล้วได้อย่างเต็มที่ที่สุดน่ะครับ
ข้อมูลประกอบเพิ่มเติม
ONU : Power(เช็คที่ Adapter) input = 100-240V 50/60Hz 0.3A Max, output = 12V 0.5A
Router 1 : ZTE ZXHN H298A - Power(เช็คจากหลังเครื่อง) 12V 1.5A
Router 2 : Totolink A702R Power supply(เช็คจาก
http://www.totolink.net/sub/product/detail.asp?product_num=100164 ) = 9V DC 0.8A
Router 3 : Totolink A3002RU Power supply(เช็คจาก
http://www.totolink.net/sub/product/detail.asp?product_num=100155 ) = 12V DC 2A
UPS : APC 1400VA BX1400U
PC : display dell U2417H, Psu650w80+, i5 gen7, gtx1070, ram16gb, hdd1TB
ภาพผมวาดด้วยโปรแกรมตามที่อาจารย์ศุภชัยเคยแนะนำ คือ Gliffy Diagrams ตามลิงค์
https://chrome.google.com/webstore/detail/gliffy-diagrams/bhmicilclplefnflapjmnngmkkkkpfad
ขอบคุณมากครับ
