รีวิว เก็บสาย Xiaomi Yi Dash Cam กับ Teana ปี 2010

โปรเจคหยุดสิ้นปี วันนี้จะมารีวิวการเก็บสายกล้องหน้ารถไม่ให้รกตา
กล้อง : Xiaomi Yi Dash Cam
รถ : Nissan Teana ปี 2010

อุปกรณ์ที่ใช้ : Adapter 5volt ต่อกับที่จุดบุหรี่(อันเก่าพร้อมรื้อเป็นชิ้นๆ), สาย USB ตัวเมีย(อันเก่าพร้อมรื้อเป็นชิ้นๆ), หัวแร้ง, ไขควง, ประแจอันเล็ก

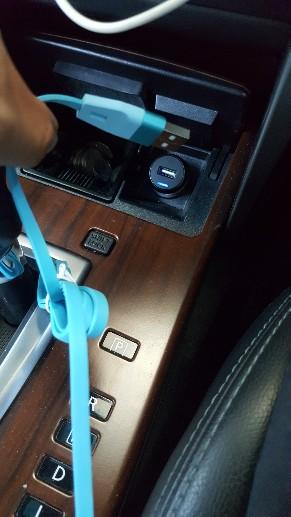

BEFORE สายไฟห้อย รกตามาก


ขั้นที่ 1 แกะฟิวส์ที่จุดบุหรี่ กล่องฟิวส์อยู่หลังลิ้นชักเก็บบัตร แกะลิ้นชักที่ตรงบานพับก่อน แล้วค่อยขยับทั้งลิ้นชักออกมา
ใช้คีมปากเล็กดึงฟิวส์อันล่างออกมาครับ

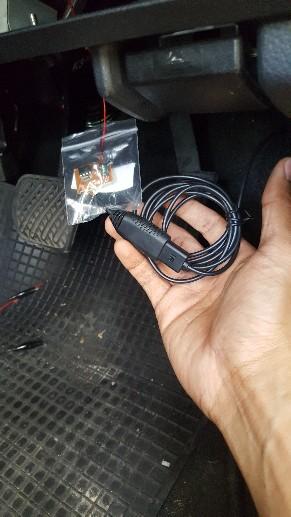

ขั้นที่ 2 รื้อ Adapter 5volt ต่อกับที่จุดบุหรี่(อันเก่าพร้อมรื้อเป็นชิ้นๆ) เพื่อเอาแผงวงจร บัดกรี USB ตัวเมียเข้ากับวงจรฝั่ง 5volt, บัดกรีฟิวส์ 1 ขาเข้ากับสายไฟแดงเพื่อเป็นฝั่ง 12volt ปล่อยสายสีดำลอยไว้ เดี๋ยวเราเอาไปต่อกับน๊อตโครงรถ
อิอิ ผมเอาถุง zip lock อันเล็กมาเจะรูร้อยสายไฟ พอเสร็จแล้ววงจรจะอยู่ในถุง กันอะไรไปโดน

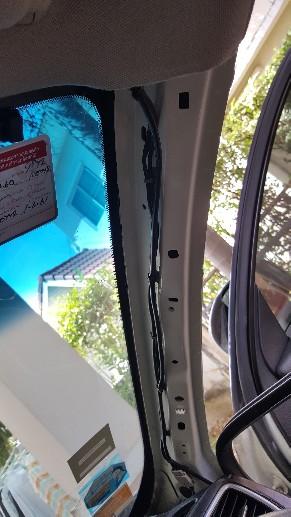

ขั้นที่ 3 เดินสายไฟจากตัวกล้อง ใช้นิ้วยัดเข้าตามขอบกระจก มาถึงเสา A ฝั่งคนขับ ให้แกะยางขอบประตูห้อยไว้ แล้วจะสามารถดึง แผงเสา A ออกมาได้ง่ายๆ

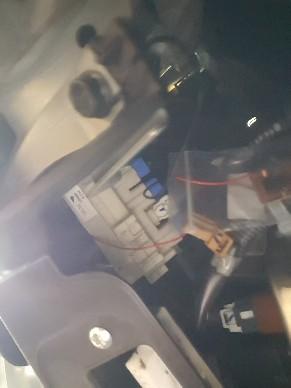

ขั้นที่ 4 ยัดฟิวส์ที่เราโมดิฟายไว้กลับเข้าช่องเดิมให้สายไฟแดงอยู่ขาฟิวส์ด้านล่าง (คราวนี้จะมีสายไฟแดงต่อออกมา) ต่อสายไฟดำเข้ากับหัวน็อตที่ติดกับโครงรถ เสียบสายที่เดินมาจากกล้องเข้ากับ USB ตัวเมีย
ผมขอในจุดนี้ ... ขอให้ทุกท่านที่ทำตามหยุดตั้งนะโมสั้นๆ อย่าให้มีอะไรผิดพลาดเลย ...

ต่อจากนั้น กดปุ่ม power รถให้มีไฟเข้ากล้อง




เย่ สำเร็จ


ขั้นสุดท้าย เก็บลิ้นชักเก็บบัตรเข้าที่เดิม เอา cable tie มาล๊อกวงจรไว้ไม่ให้มันขยับได้ เก็บเสา A และยางขอบประตู

ของแถม เวลาอยากเปลี่ยนกล้องใหม่เราสามารถเปลี่ยนได้เลย ไม่ต้องมาทำวงจรใหม่แล้ว และเรายังได้ที่ charge โทรศัพท์ในรถเพิ่มขึ้นอีกอัน ตอนนี้ก็ปิดฝาช่องจุดบุหรี่ได้แล้ว สายไฟไม่มีมาให้รกตาด้วย


ถ้าหากอยากถามข้อมูล หรือมีอะไรอยากให้อธิบายเพิ่ม ยินดีครับ
