เครื่องชั่งน้ำหนัก แบบ​ดิจิตอล มีหลักการทำงานอย่างไรครับ

การทำงานของเครื่องชั่งน้ำหนักแบบ Digital  จะเริ่มที่การทำงานของ Strain gage ก่อนครับ

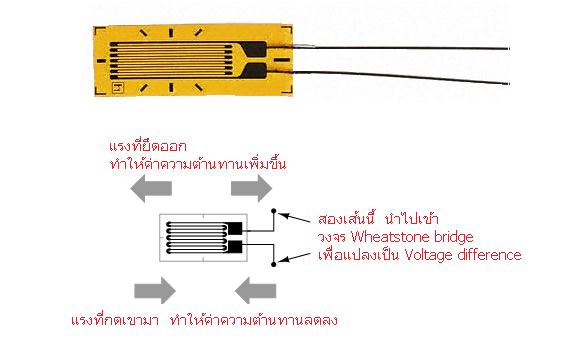

strain gage คือแผ่นลวดความต้านทานที่เปลียนค่าได้เมื่อมีแรง ยึดออก หรือ กดเข้า ครับ
ตามภาพนี้  จะเห็นว่าความต้านทานจะเปลี่ยนไปได้เมื่อแผ่น strain gage ถูกแรงกระทำ

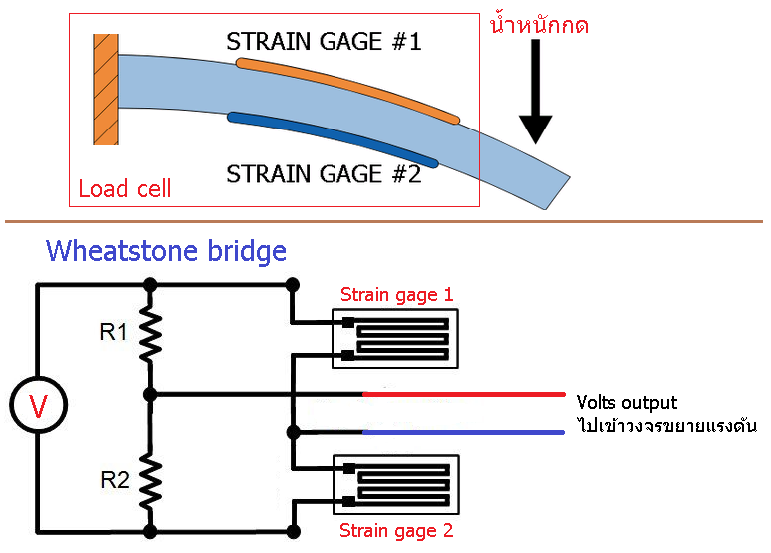

ต่อไป คือการแปลงค่าความต้านทานที่เปลี่ยนไปนี้  เป็น แรงดัน (Voltage) ครับ  โดยจะใช้วงจร
ที่ชื่อว่า Wheatstone bridge  ซึ่งมันคือการต่อตัว R เป็น Voltage divider 2 ชุด
โดยแทนค่าตัว R ด้วย strain gage 2 ตัวครับ  เมื่อ Load cell ถูกน้ำหนักกด  strain gage 2 ตัว
จะได้รับการ ยึด และ หด ต่างกัน  ทำให้ค่าความต้านทาน 2 ตัวที่ปรากฏใน Wheatstone bridge นี้ เปลี่ยนไป

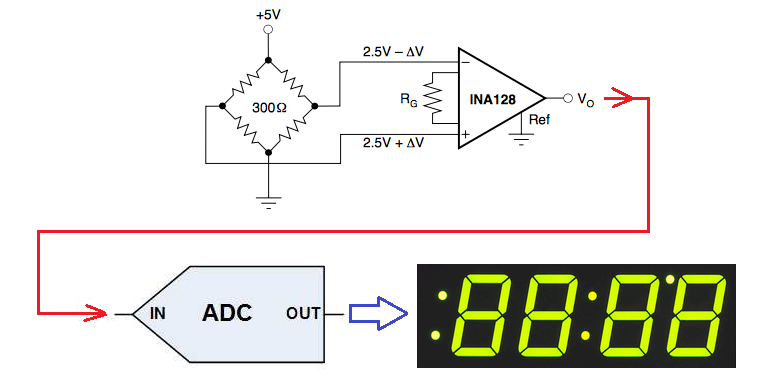

ดังนั้น  จึงเกิดการ Unbalance และเกิด V_out ออกมาเข้า Op amp ขยายแรงดันต่อไป (ตามภาพล่าง) ครับ


สุดท้าย .... แรงดันที่ขยายแล้วจาก Op amp จะถูกส่งเข้า ADC (Analog to Digital Converter)
เพื่อแสดงผลเป็นตัวเลขน้ำหนักครับ
