มาออกแบบรถถังกัน@_@ (Let's Go Design Tank) ตอนที่ 1 (สาย Tank เข้ามามี Cad File แจกครัช)

กระทู้สนทนา

วิศวกรรมศาสตร์ อาวุธยุทโธปกรณ์ การออกแบบทางวิศวกรรม (Engineering Design) การเรียน การศึกษา

เชื่อว่าหลายคนคงจะชอบ tank กัน เพราะทั้งถึกและเลือดเยอะ

เดี๋ยวนะไม่ใช่ tank นี้ครับ

วันนี้ที่ จขกท จะมาพูดถึงคือเจ้ารถถังในตำนานแห่งกองทัพกางเขนเหล็กเยอรมัน นั้นก็คือ Leopard ครับพี่น้อง

โดยก่อนอื่นเลยขอกล่าวตรงนี้ก่อนนะครับ เพราะข้อความ+ภาพจะเยอะเปลือง 4G สุดๆ (ขออภัยด้วยนะครับ)

แต่สิ่งที่ทุกท่านจะได้รับนั้นถือว่าคุ้มค่าแน่นอนครับ โดยบทความจะมีประมาณ 3 ตอนนะครับ (ขออภัยทุกท่านด้วยที่เขียนไม่ต่อเนื่องให้จบรวดเดียว เหตุผลคือติดเรื่องเวลาครับ ทำงานประจำ+มีแฟนขี้อ้อนต้องดูแลใกล้ชิด

)

รายละเอียดแต่ละตอน

    [Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้ ตอนที่ 1 เราจะมาพูดถึงในเรื่องของคุณสมบัติของรถถังคันนี้ และความสามารถในการรบกันนะครับ
     ตอนที่ 2 เราจะลง detail ในส่วนของรายละเอียดในการออกแบบกัน (จริงๆ จขกท ไม่เคยออกแบบรถถังหลอกนะครับ ออกแบบแต่เครื่องจักรและหุ่นยนต์) แต่กลไกและแนวคิดคล้ายๆกัน โดยพื้นฐานหลักๆที่เราจะคุยกันคือ
             1. ระบบต้นกำลัง อันได้แก่ เครื่องยนต์ เราจะมาดูกันว่าถ้าพูดถึงเครื่องยนต์เขาออกแบบกันอย่างไร คำนวนแรงม้า แรงบิด อัตราเร่ง และประสิทธิภาพกันอย่างไร ?
             2.ระบบส่งกำลัง คำนวนอย่างไร เมื่อเราได้ต้นกำลังมาแล้วเป็นแรงม้า ขั้นต่อไปเราต้องรู้ว่าเราจะเอากำลังม้ามหาศาลลงสู่พื้นได้อย่างไร
             3.ระบบโครงสรา้งของรถ เขาออกแบบกันอย่างไร การใช้ Finite Element ในการทดสอบการจำลองการกระแทกเขาทำกันอย่างไร ?
             4.ระบบ Hydraulic ?
             5.ระบบขับเคลื่อน เรามาดูกันว่า ล้อตีนตะขาบกับล้อกลมๆต่างกันอย่างไร และการคำนวนเขาทำกันอย่างไร?
             6.การคำนวนแรงขับดันของกระสุนปืนใหญ่ และการคำนวนวิถีโค้งการยิงทำอย่างไร?
โดย จขกท ไม่ได้สอนให้สรา้งรถคันนี้ แต่จะปูพื้นฐานให้แก่รุ่นน้อง เยาวชน ได้มีแรงบันดาลใจและ Guideline ในการที่จะสร้างความมั่นคงทางด้านอาวุธให้แก่ประเทศชาติ ดังที่มักมีคนตั้งคำถามว่า ทำไมประเทศเราไม่ผลิตอาวุธเองเสียที เหตุผลจริงๆคือ ไม่มีคนสนับสนุนและองค์ความรู้พวกนี้ต้องใช้ Knowledge เป็นอย่างมากในการทำ แต่จริงๆเราควรเริ่มจากง่ายๆก่อนเช่นการย่อ scale ของรถลงมาเพื่อให้ง่ายต่อการสรา้ง

ตอนที่ 3 เราจะสรา้งแบบจำลองกัน โดยเปลี่ยน 2D ให้เป็น 3D ใน Computer ( ฝึก Skill การใช้ Computer Aided Design กัน )

เอาละครับตอนที่ 1 เริ่มขึ้น!!

เลพเพิร์ด 2 (อังกฤษ: Leopard 2) เป็นรถถังประจัญบานหลักของกองทัพเยอรมนี ได้รับการพัฒนาโดย Krauss-Maffei
ในช่วงปี 1970 และได้นำไปใช้ในกองทัพในปี 1978 จนถึงปัจจุบัน ผลิตมาให้กับกองทัพเยอรมันตะวันตก เป็นรุ่นเสริมต่อมาจาก เลพเพิร์ด 1 ปัจจุบันรถถังรุ่นนี้ได้นำไปใช้ในกองทัพ ต่างๆ มากกว่า 12 ประเทศในยุโรป เลพเพิร์ด 2 ได้ถูกผลิตมาแล้วมากกว่า 3,480 คัน มีราคาต่อคัน ประมาณ US$5.74 million (ในปี 2007) หรือถ้าแปลงเป็นเงินไทยก็ประมาณ 172 ล้านบาท

เลพเพิร์ด 2 ได้ถูกนำไปใช้ยุทธการคอซอวอ เป็นครั้งแรก และได้นำไปใช้ในสงครามอัฟกานิสถาน ร่วมกับ เดนมาร์กและ แคนาดา

เลพเพิร์ด 2 มี 7 รุ่นย่อยแยกออกไปอีกจนถึงรุ่น เลพเพิร์ด 2เอ4 (Leopard 2A4) ซึ่งเป็นรุ่นที่ ได้มีการพัฒนาเกราะ และป้อมปืน เลพเพิร์ด 2 เอ5 (Leopard 2A5) ที่ค่อนข้างมีชื่อเสียงมากที่สุดในบรรดารุ่นทั้งหมด โดยปัจจุบัน เลพเพิร์ด 2เอ7 ถือว่าเป็นรุ่นใหม่สุดของเลพเพิร์ด 2 ทุกรุ่น เลพเพิร์ด 2 ได้พัฒนาระบบการยิงด้วยระบบดิจิตอลและตัวเล็งด้วยเลเซอร์ที่ทันสมัยที่สุดในปัจจุบัน ระบบการขับในตอนกลางคืน รวมถึงมีความสามารถในการยิงวัตถุที่กำลังเคลื่อนที่ ได้แม่นกว่ารถถังคันไหนๆ เลพเพิร์ด 2 จึงได้รับการยอมรับจากกองทัพต่างๆทั่วโลก ว่า เป็นรถถังที่ดีที่สุดในโลก

อย่างไรก็ตาม ความเป็นจริงได้ปรากฏขึ้นเพื่อลบตำนานวิศวกรรมเยอรมัน เมื่อการรบจริงในซีเรีย ปีคศ. 2016 เมื่อรถถัง Leopard 2 ได้ถูกทำลายลงเป็นจำนวนมาก และถูกยึดโดย ISIS ที่ใช้ ATGM จากรัสเซียในการบดขยี้รถถังในตำนาน ที่เป็นเพียงแค่ตำนานอันเลื่อนลอยนี้ ไรเนี๊ยะะ

เป็นที่น่าสังเกตว่าในสงครามเดียวกัน รถถัง T-90 จากรัสเซียมีอัตราอยู่รอดที่สูงกว่า และสร้างผลงานได้มากกว่าในการทำลายกองกำลังผู้ก่อการร้าย ISIS

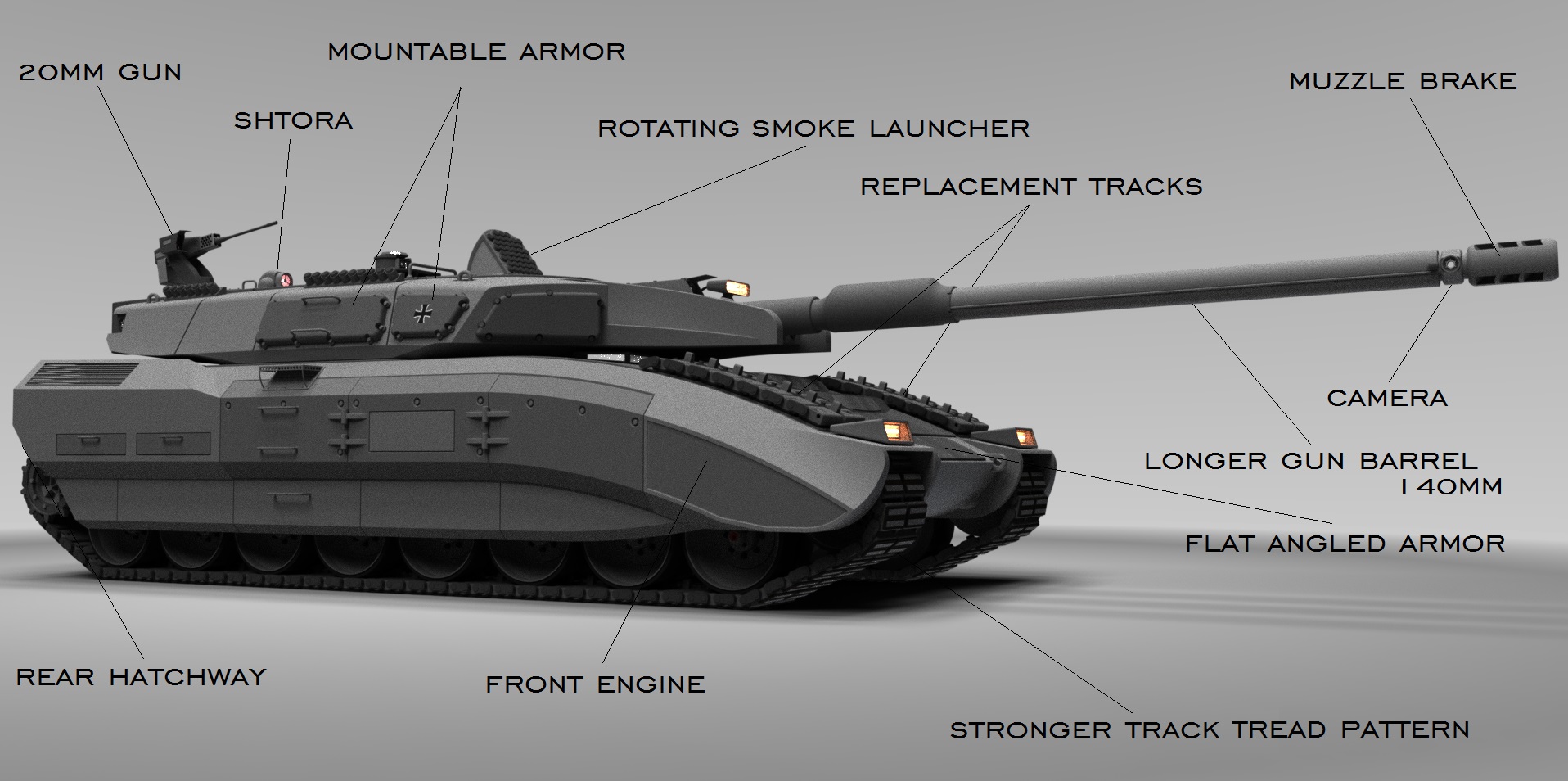

Leopard III (Upgrade Concept Design) จขกท ชอบมาก สวยมาก

นี่เป็นตัว Update Grade ใหม่ โดยมีระบบอาวุธจัดหนักจัดเต็ม แถม Cad File 2D ให้ด้วย เท่

(ถอดระบบอาวุธและอุปกรณ์ภายในออกหมดแล้ว มีแค่ Body ส่วนนอกเอาไว้ใช้สำหรับขึ้นรูปโดย 3D Printer หรือใช้ CNC กัด 2 แกน หาก 3 แกนต้องเขียน 3D เองนะคร้าบ เอาไว้สร้างแบบจำลองในบทเรียนตอนต่อไป)
