จากระบบน้ำประปาสำหรับ บ้านห้องแถวที่ได้ทำไว้ตั้งแต่ปี 52
DIY #38 : ระบบน้ำประปาสำหรับ บ้านตึกแถว ใจกลางเมืองกรุง
http://www.bloggang.com/viewblog.php?id=nongpladao&date=01-09-2009&group=3&gblog=24

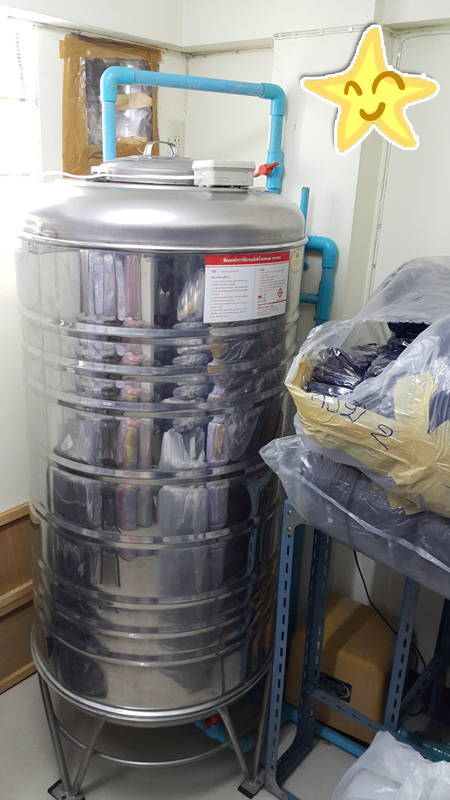

ระบบจะมีแทงค์ตัวเล็กอยู่บนชั้นลอย พักน้ำ เพื่อรอส่งขึ้นแทงค์ตัวใหญ่ชั้นดาดฟ้า
เนื่องจากระบบแทงค์น้ำจะถูกคุมด้วยลูกลอยทองเหลือง จะมีลูกยางดันสู้กับน้ำประปาตลอดเวลา ถ้าวันใด ลูกยางแทงค์น้ำเกิดแข็ง หรือชำรุดขึ้นมา น้ำก็จะค่อยๆ ผ่านลูกยางเข้าแทงค์ และถ้าน้ำมีล้นตัวลูกลอย ก็จะเกิดการงัด แทงค์น้ำที่บ้านเคยเกิดเหตุการณ์นี้ ทำเอาน้ำท่วมบ้านไปหนนึง
เนื่องด้วย ชั้นลอย เป็นที่เก็บของเยอะแยะ แล้วมีการวางแทงค์น้ำอยู่ด้วยกัน ถ้ามีน้ำท่วมขึ้นมา จะโดนมิใช่น้อย ระบบก็เลยถูกออกแบบมา ให้มีท่อระบายน้ำกันน้ำล้นแทงค์
-ระบบจะทำงานตอน แทงค์น้ำตัวบน เรียกน้ำ น้ำก็จะถูกปั้มผ่านท่อน้ำสีฟ้าอ่อน ขึ้นดาดฟ้า

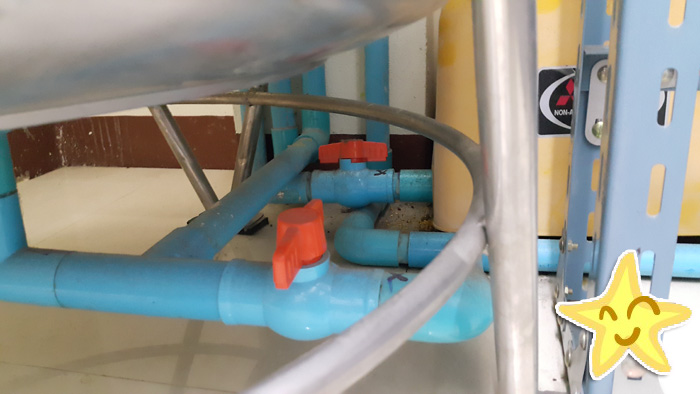

-เมื่อจะมีการล้างแทงค์น้ำ ก็จะล้างแล้วเปิดน้ำทิ้งผ่านวาวล์น้ำตัวล่างลงท่อระบายน้ำ

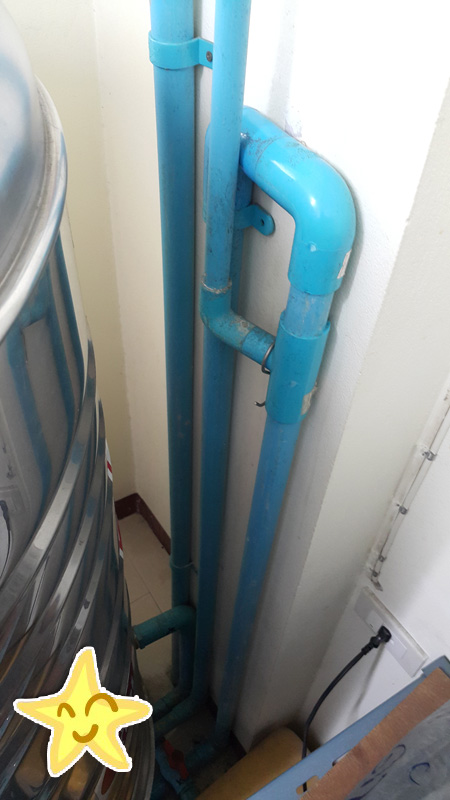

-ระบบจะมีท่อ Bypass ต่อออกจากท่อระบายน้ำหน้าวาวล์ ยกตัวเป็นตัว U แล้วกล้บมาเข้าท่อระบายน้ำหลังวาวล์ ท่อเส้นขาลง จะมีต่อท่ออากาศ กันการเกิดกาลักน้ำ
-ปรกติ แทงค์น้ำจะถูกคุมระดับน้ำโดยลูกลอย แต่ถ้าเกิดลูกลอยเกิดเสียขึ้นมาน้ำก็จะเข้าแทงค์ต่อเนื่อง ระดับ
RED ZONE น้ำในแทงค์ก็จะถูกดันให้ไหลออกมาทางท่อ Bypass ลงท่อระบายน้ำไป
ระบบก็ใช้มาตั้งแต่ ปี 52 ถึงวันนี้ ลูกลอยทองเหลืองก็ยังทำงานดีอยู่ จบแล้วครับ
ขอบคุณที่แวะมาชม

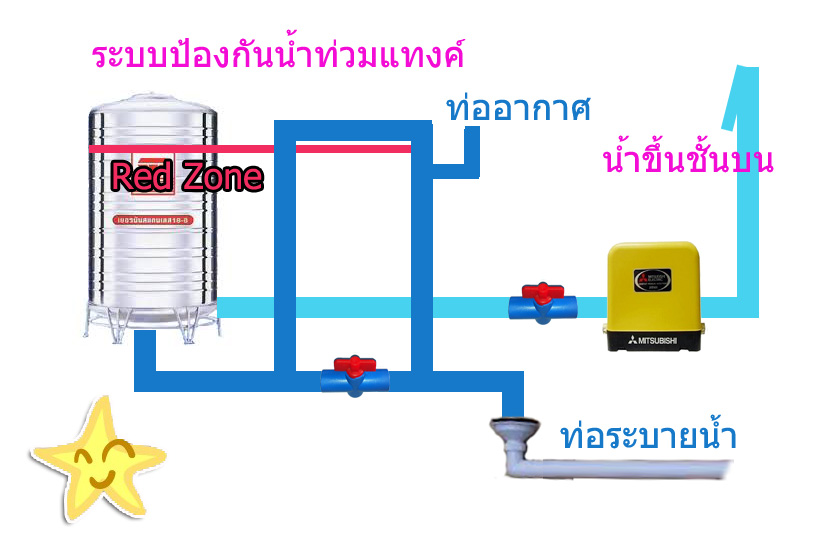

DIY by น้องปลาดาว #100 : ระบบป้องกันน้ำท่วมแท็งค์ จะได้ไม่มาท่วมบ้าน
DIY #38 : ระบบน้ำประปาสำหรับ บ้านตึกแถว ใจกลางเมืองกรุง
http://www.bloggang.com/viewblog.php?id=nongpladao&date=01-09-2009&group=3&gblog=24
ระบบจะมีแทงค์ตัวเล็กอยู่บนชั้นลอย พักน้ำ เพื่อรอส่งขึ้นแทงค์ตัวใหญ่ชั้นดาดฟ้า
เนื่องจากระบบแทงค์น้ำจะถูกคุมด้วยลูกลอยทองเหลือง จะมีลูกยางดันสู้กับน้ำประปาตลอดเวลา ถ้าวันใด ลูกยางแทงค์น้ำเกิดแข็ง หรือชำรุดขึ้นมา น้ำก็จะค่อยๆ ผ่านลูกยางเข้าแทงค์ และถ้าน้ำมีล้นตัวลูกลอย ก็จะเกิดการงัด แทงค์น้ำที่บ้านเคยเกิดเหตุการณ์นี้ ทำเอาน้ำท่วมบ้านไปหนนึง
เนื่องด้วย ชั้นลอย เป็นที่เก็บของเยอะแยะ แล้วมีการวางแทงค์น้ำอยู่ด้วยกัน ถ้ามีน้ำท่วมขึ้นมา จะโดนมิใช่น้อย ระบบก็เลยถูกออกแบบมา ให้มีท่อระบายน้ำกันน้ำล้นแทงค์
-ระบบจะทำงานตอน แทงค์น้ำตัวบน เรียกน้ำ น้ำก็จะถูกปั้มผ่านท่อน้ำสีฟ้าอ่อน ขึ้นดาดฟ้า
-เมื่อจะมีการล้างแทงค์น้ำ ก็จะล้างแล้วเปิดน้ำทิ้งผ่านวาวล์น้ำตัวล่างลงท่อระบายน้ำ
-ระบบจะมีท่อ Bypass ต่อออกจากท่อระบายน้ำหน้าวาวล์ ยกตัวเป็นตัว U แล้วกล้บมาเข้าท่อระบายน้ำหลังวาวล์ ท่อเส้นขาลง จะมีต่อท่ออากาศ กันการเกิดกาลักน้ำ
-ปรกติ แทงค์น้ำจะถูกคุมระดับน้ำโดยลูกลอย แต่ถ้าเกิดลูกลอยเกิดเสียขึ้นมาน้ำก็จะเข้าแทงค์ต่อเนื่อง ระดับ RED ZONE น้ำในแทงค์ก็จะถูกดันให้ไหลออกมาทางท่อ Bypass ลงท่อระบายน้ำไป
ระบบก็ใช้มาตั้งแต่ ปี 52 ถึงวันนี้ ลูกลอยทองเหลืองก็ยังทำงานดีอยู่ จบแล้วครับ
ขอบคุณที่แวะมาชม
