คำตอบที่ได้รับเลือกจากเจ้าของกระทู้
ความคิดเห็นที่ 9

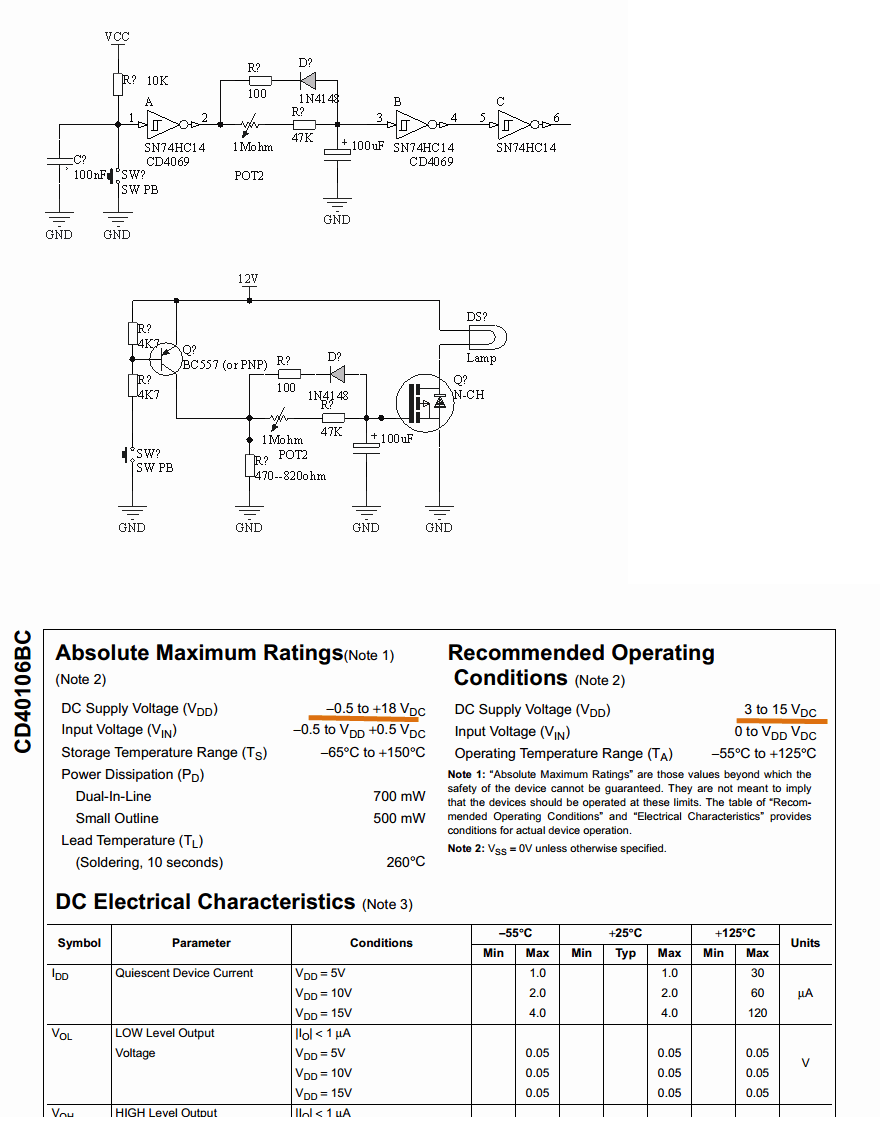

ค่า R C ที่เราใส่ไว้ (คือที่สามารถหาได้ง่ายๆ) สามารถปรับเปลี่ยนได้
ถ้าใช้ไฟมากกว่า 5 V และไม่ต้องการเพิ่มอุปกรณ์ไปมากกว่านี้ ในส่วนที่ใช้ IC คงต้องเป็นพวก 40xxx เพียงอย่างเดียว
ถ้าใช้ไฟมากกว่า 5 V และไม่ต้องการเพิ่มอุปกรณ์ไปมากกว่านี้ ในส่วนที่ใช้ IC คงต้องเป็นพวก 40xxx เพียงอย่างเดียว
แสดงความคิดเห็น

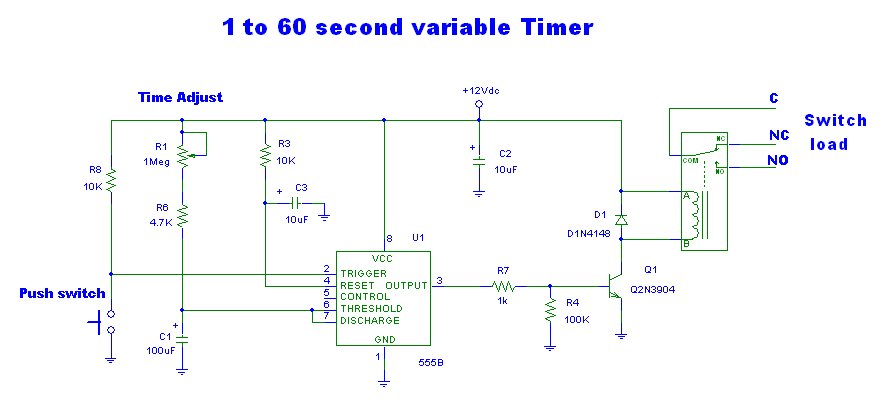

จะดัดแปลงวงจร อจ. Joe จุดไหนบ้าง เพื่อให้ทำงานได้อย่างตามต้องการ
1. คือผมต้องการเวลากดสวิทย์ที่ต่ออยู่กับขา 2 ค้างไว้ตลอด เป็นเวลาตามที่ตั้ง (ประมาณ 5-10 วินาที) แล้วให้ Relay ทำงานตลอด
พอเลิกกดสวิทย์แล้วให้ Relay หยุดทำงานด้วย
2. หรือต้องใช้วงจรอื่นครับ เพราะผมค้นหาข้อมูล IC 555 เจอแต่ Trick แล้ว รอให้ Relay หยุดทำงาน

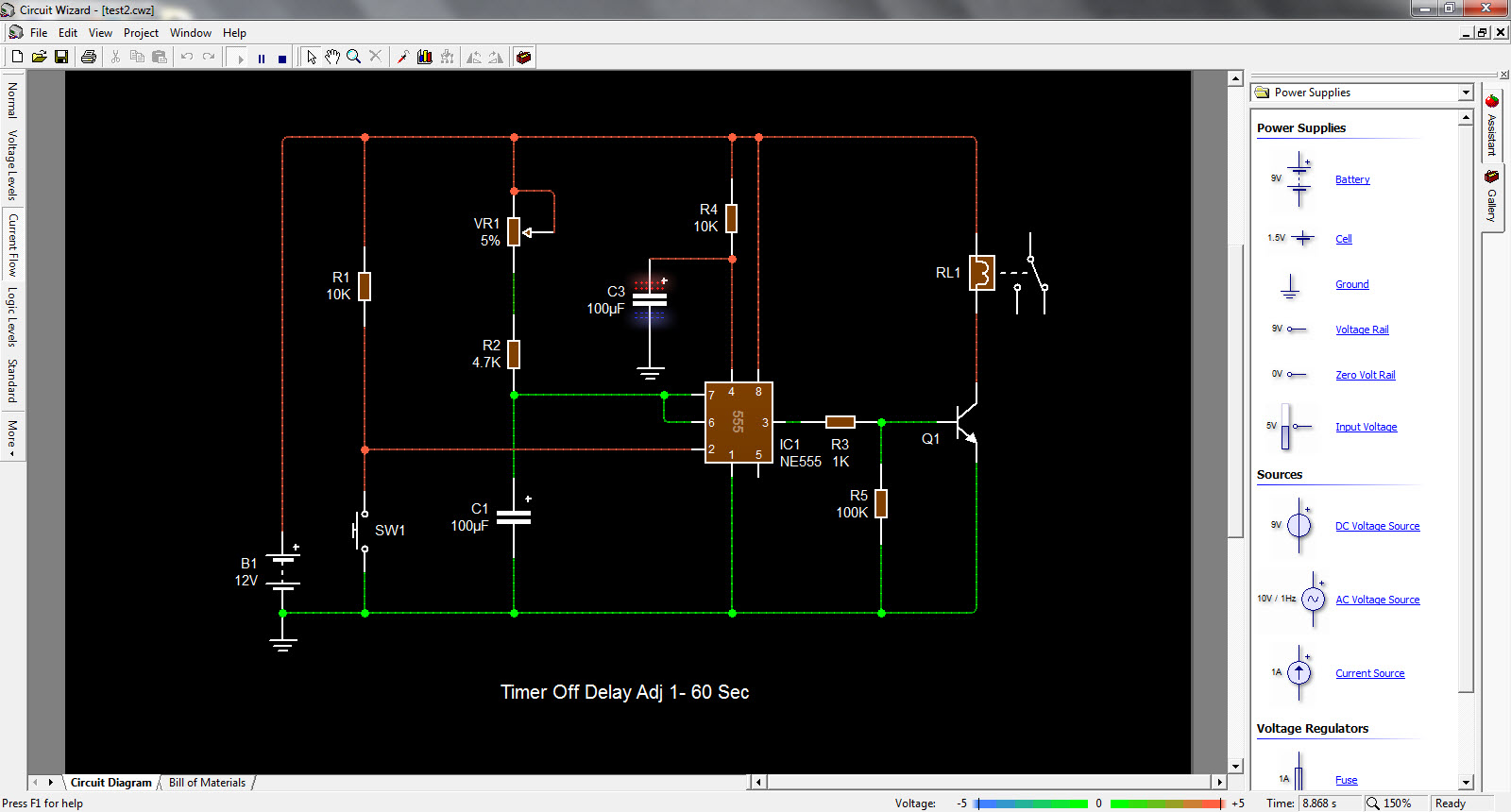

3. รูปนี้ผมทดลองวงจรเก่าของ อจ.Joe การทำงานมันเป็น Off Delay อยากให้เป็น On Delay
ขอบคุณทุกท่านมากครับ
