อนาคตข้างหน้าจะเป็นอย่างไรอยู่ที่ท่านกำหนดเอง... สิ่งที่จะช่วยได้อีกเรื่องคือ ปัญญาจากการศึกษา

คู่มือโซลาร์เซลล์ฉบับประชาชนเล่มนี้ ช่วยได้อย่างแน่นอน พึ่งพาตนเองด้านพลังงานได้มีชัยไปกว่าครึ่ง เพราะทุกๆ วัน เรามีรายจ่ายทั้งทางตรงและทางอ้อมจากพลังงานมากกว่า 50% อย่างน้อยทุกที่ไฟดับ แต่บ้านเรามีไฟฟ้าใช้ก็อุ่นใจ รีบหามาอ่านมาศึกษาก่อนที่จะสายไปนะค่ะ...ขอบคุณ คุณลุง Phakdee Nun มากค่ะ

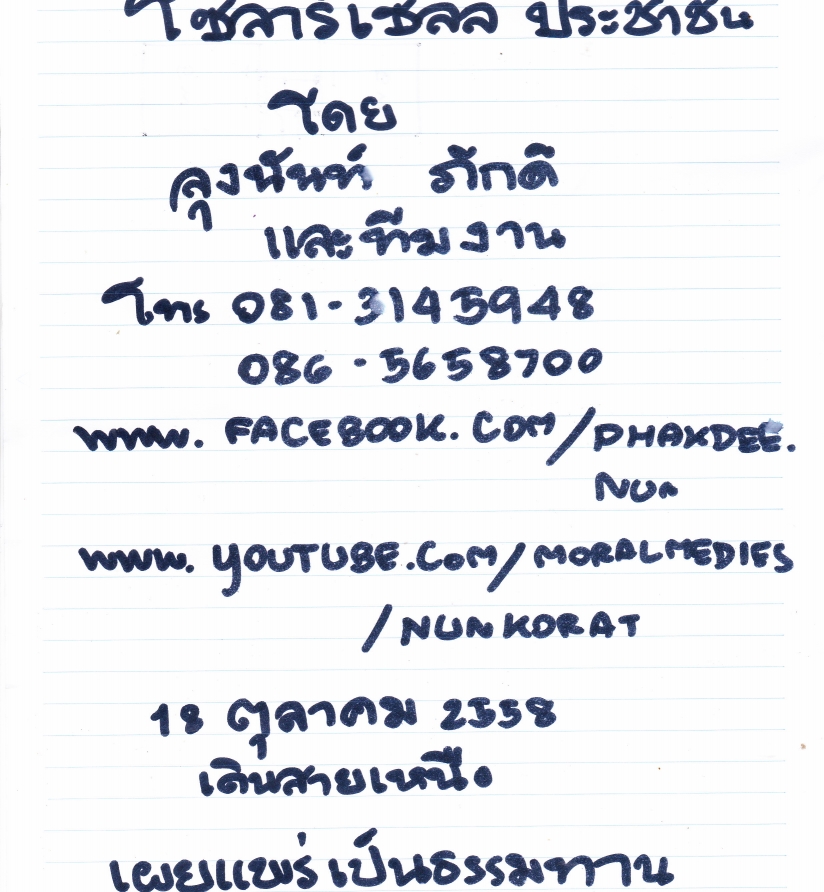

ภาพตัวอย่าง หน้าแรก ที่ทางทีมงาน ภักดี นันท์ ได้เขียนรวบรวมความรู้ และ ประสบการณ์จริง จากการติดตั้งระบบโซล่าเซลล์ในหน้างานต่างๆ ทั่วประเทศ
รายละเอียดในหนังสือ เล่มนี้ เน้นสาระที่เป็นภาคปฏิบัติ , การประยุกต์ใช้ด้วยเทคนิคความรู้จากสารพัดช่างของทีมงาน ที่เห็นความสำคัญของการพัฒนาเพื่อให้ได้พลังงานสูงสุด ที่สามารถนำไปใช้งานได้จริง ซึ่งมีความรู้มากมายให้ประชาชนทั่วไปที่สนใจได้ศึกษา ติดตั้งระบบได้ด้วยตนเองรวมถึง การแก้ปัญหาต่างๆ อาทิ
- การบูสแบต การชารจ์แบตด้วยแผ่นโซล่าเซลล์
- การปรับกรดเพื่อค่าความถ่วงจำเพาะให้แบตเตอรี่ มีอายุการใช้งานนานขึ้น
- การนำบริดไดโอด มาประยุกต์ใช้โดยการต่อสายไฟจากแผ่นโซล่าเซลล์ผ่านบริด เพื่อป้องกันฟ้าผ่า
- การชารจ์แบบ 12 v. หรือ 24 v. เพื่อทำระบบไฟฟ้าส่องสว่าง
- การต่อจุดสายไฟที่ถูกต้องด้วยการบัคกรี เพื่อป้องกันการสปาค์ของกระแสไฟ
- ทำระบบชารจ์แบบแมนนวล โดยใช้เพียงคัทเอาท์ตราช้าง เพื่อให้ได้กระแสไฟสูงสุดในแต่ละวัน

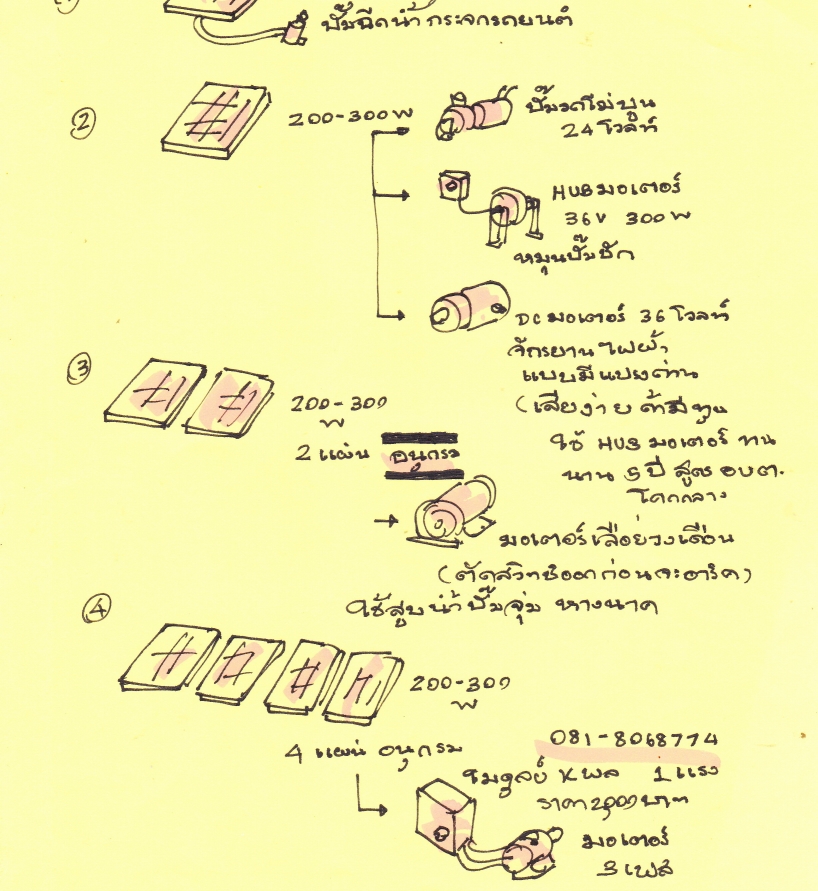

- มินิซีรีย์ ระบบสูบน้ำด้วยโซล่าเซลล์ ใช้ปั๊ม 12 v. / 24 v. / 36 v. เรื่อยไปจนถึง นำมอเตอร์เลื่อยวงเดือนมาปรับใช้ รวมถึง การใช้แผ่นโซล่าเซลล์หลายแผ่นมาอนุกรม เพื่อเป็นไฟดีซีไฮโวลต์ ผ่านกล่องโมดูลย์แปลงไฟเป็น 3 เฟส ขับปั๊ม 1 - 3 แรงม้า ทั้งหอยโข่ง และ ซัมเมิส

- การยำแผ่นอะมอฟัสและโพลี่ / โมโน ให้ใช้งานด้วยกันได้ ด้วยการต่อแผ่นโซล่าเซลล์และแบตเตอรี่ทั้งอนุกรมและขนาน
- การนำกระแสไฟดีซีไฮโวลต์ ไปใช้งานในระบบไฟส่องสว่างในอาคารเพื่อลดพีค ในกลางวัน เช่น ในอาคาร ห้างสรรพสินค้า อบต. ซุปเปอร์มาร์เก็ต
- การต่อโครงสร้างรับแผ่น ทั้งแบบอยู่กับที่ และ แบบตามตะวัน
- วิวัฒนาการ การทำระบบกันฟ้าผ่าให้กับระบบโซล่าเซลล์

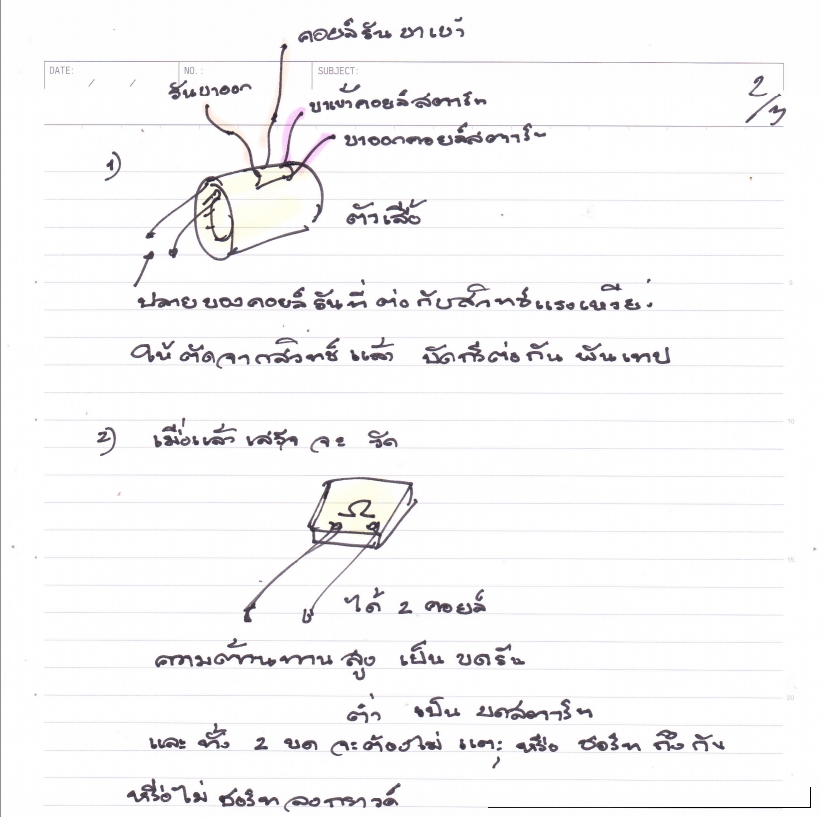

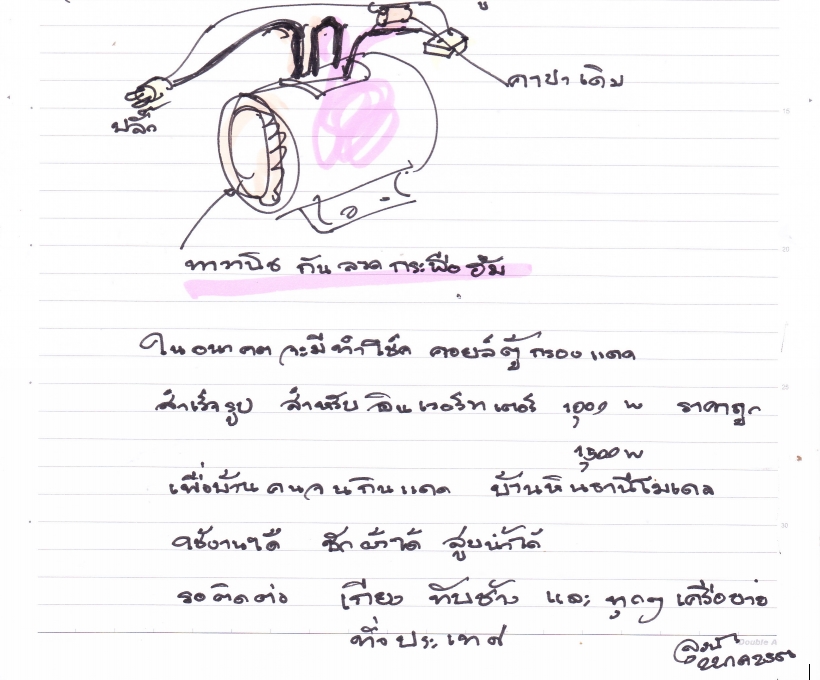

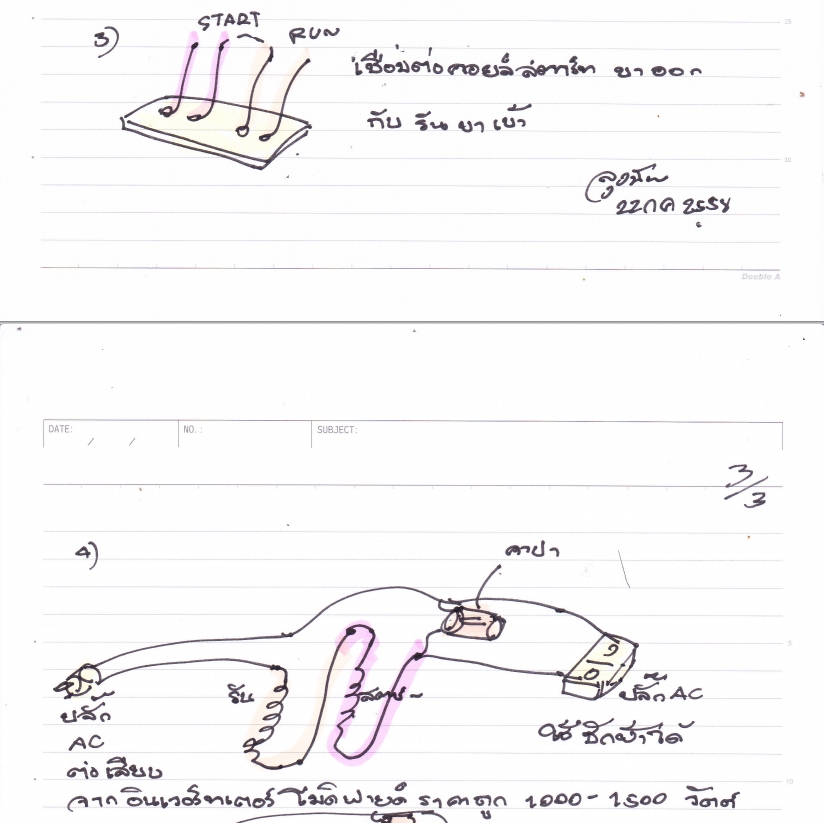

- วิวัฒนาการ การทำตู้กรองแดดโดยใช้ คอลย์มอเตอร์ซิงเกิ้ลเฟส เช่น มอเตอร์เครื่องซักผ้า มอเตอร์เก่า มอเตอร์พัดลม มาทำโช้ค เพื่อลดการกระชากของอุปกรณ์ไฟฟ้าต่างๆ เช่น ตู้เชื่อม แอร์บ้าน
https://web.facebook.com/phakdee.nun/videos/937989076280225/
- วิธีทำระบบโซล่า อินดัคชั่น เจนเนอร์เรเตอร์ กริดไทน์

- การทำวงจรกริดกู เพื่อมาใช้กับดีซีไฮโวลต์

- ระบบการทำงานด้วยแม็กเนติกส์ ออโต้ ระหว่างโมดูลย์แปลงไฟดีซีไฮโวลต์ และ สายส่งการไฟฟ้า (สำรอง)
ลิ้งค์ ที่จะ ดาวน์โหลด มีดังนี้
https://mobile.facebook.com/l.php?u=https%3A%2F%2Fdrive.google.com%2Ffile%2Fd%2F0BwgV3Xi4uuh2bVZVU21ENmItQmM%2Fview%3Fusp%3Dsharing&h=1AQHmcwRl&s=1
บันทึก เนื้อหา ที่สอน โซลาร์อาชีวะพลังงาน โรงเรียนมีชัยพัฒนา ประมาณ 100 กว่าหน้า จัดสแกน และ โพสต์ โดย อ.ขวัญ อุบล และ อาทิตย์ อาชีวะ 2
2) คู่มือโซลาร์ประชาชน ฉบับ ตุลาคม 2558 สายเหนือ สแกน และ โพสต์ โดย โหน่ง ไร่อ้อยเกาะคา คืนถิ่น ฉบับ ที่ทุกท่านต้องการ
https://mobile.facebook.com/l.php?u=https%3A%2F%2Fdrive.google.com%2Ffile%2Fd%2F0B2yxbkuhMDg9SUoxTHpVNWFWNDA%2Fview%3Fusp%3Dsharing&h=KAQHdijoT&s=1
ตัวอย่าง ข้อมูลและปัญหาของการทำงานหน้างาน 5 พ.ย. 2558
เข็นครก..ขึ้นเขา ...สูบน้ำขึ้นดอย ..ที่วัดพระธาตุแสงเทียน บ้านปากปาน ตำบลไทรย้อย อำเภอเด่นชัย จังหวัดแพร่ ..ใช้ไฟ hvdc 240 โวลท์ จากโซลาร์เซลล์.. ที่ติดตัเงบนหลังคาศาลา บนดอย..เดินสาย ทองแดง Thw 10 sqmm. ระยะทาง 350 เมตร ..มาเข้า โมดุลย์ โนเวม 3 เฟส 220 โวลท์ 11 แอมป์ ..โดยผ่าน คัตเอ้าท์ 30 แอมป์ ที่ไล้ใบมีด อาบตะกั่ว กันอาร์ค ..และ ฟิวส์ กันฟ้า 10 แอมป์ พร้อม กล่องกันฟ้าโทรศัพท์ ..ผ่านระบบ ..กริดโยม ผสมกับไฟฟ้าสายส่ง เมื่อแสงแดด หรือ แรงดันจากแบตเตอรรี่ไม่พอ ..
ด้าน เอซี จะมีเบรกเกอร์ 16 แอมป์ ฟิวส์ 25 แอมป์ และ Mc ที้รับคำสั่ง จากลูกลอย ..บนดอย ให้ทำงาน จ่าย ไฟเอซี มาผสม ในกริดโยม โดยมีไดโอด บริดส์ เป็นตัว แปลงให้เป็นดีซี ก่อน ผสม กับ ดีซี โซลาร์เซลล์ ..ซึ่ง ในเวฝงามีแดด ไฟเอซี จะ ผสมผสานกับ ไฟดีซี เข้าโมดุลย์
ไฟสามเฟส จากโมดุลย์ จะเข้า ปั๊ม อีบาร่า 3 เฟส 220 โวลท์ ซึ่งเป็นรุ่นที้ลงตัว กับ ระบบ ไฟโซลาร์โมดุลย์ 220 โวลท์ กว่า ที้จะใช้ ปั๊ม 3 เฟส ตลาด ซึ้ง รับไฟเอซี 380 โวลท์ แต่เมื่อนำมาใช้กับ เอซี 3 เฟส 220 โวลท์ จากระบบ โซลาร์โมดุลย์ จะเบา เหมือน ไฟตก
..ปั๊ม อีบาร่า 3 แรงม้า 3 เฟส บริจาค โดย.... ..จะสูบน้ำจากตีนดอย ขึเนดอยสูง แนวดิ่ง 25 เมตร และ ทางราบเอียง 300 เมตร สำหรับ เข้าถังเก็บน้ำ บนดอย ..ระบบ นี้สนับสนุนโดย .... และ ปั๊มอีบาร่า โดย .....ตู้ไฟโดย ......ประกอบโดย อาวาสมัคร อาชีวะพลังงาน 4 มีชัยพัฒนา
ชมวิดีโอได้ที่
https://web.facebook.com/phakdee.nun/videos/934127986666334/
ขออนุโมทนากับแหล่งที่มา
https://web.facebook.com/phakdee.nun
