วันนี้เราจะมาดูวิธีถอด Zenfone 5 เพื่อเปลี่ยนหน้าจอเองครับ
จขกท ไม่ใช่ช่างมือถือนะครับ แต่พอดีจอภาพตกแตก และไปดูใน Clip
https://www.youtube.com/watch?v=OhvYpzjaWqc
เห็นว่าไม่ยากนัก
น่าจะทำเองได้และไปดูกระทู้เดิมทีมีคน post ไว้ ซึ่งของคุณมากครับที่ทำให้ผมมีแนวทาง
http://pantip.com/topic/33108243
เลยลองวิชา หากใครไม่มั่นใจก็ไปจ้างเค้านะครับแพงกว่า อีกประมาณพัน คิดว่าเป็นค่าประกันกับค่าเช่าที่ และค่าเสียเวลาก็ไม่แพงครับ
แต่อยากลองก็ตามมาครับ
กระทู้นี้ post เพื่อเพิ่มรายละเอียดจากกระทู้ของท่าน centerpoint ซึ่งอาจงงสำหรับคนไม่เคยรื้ออะไรเลยและจะได้ไม่เสียเวลา
กะเอาแบบละเอียดฉบับ Dummy ครับ
อะไหล่คงหาจาก Ebay ครับ
มี 3 แบบ เท่าที่เห็นดูดีๆนะครับ
1 มี Touch อย่างเดียว
2 มี Touch+LCD
3 มีทั้ง Touch+LCD+Frame คือเปลี่ยนทั้งแผงด้านหน้าครับ
แต่โดยปกติ ตกจอแตก frame ปุ่มกดมักไม่พังครับ ส่วนแบบ Touch อย่างเดียวเราคงถอด LCD เดิมไม่ได้ครับ คงซื้อแบบ 2
ราคา 490-800 (ต่างกันตรงไหนไม่รู้เหมือนกันนะ)
ขั้นตอนจริงๆมีแค่ 4 ขั้นง่ายๆ ครับ
1 ถอดฝา
2 ถอดสายแพร์ชุดบน
3 ถอดบอร์ดบน (บอร์ดล่างกะถ่านไม่ถอดก็ได้)
4 ถอด จอ
ทำได้ใน 20 นาทีหากเคย แต่ครั้งแรกอาจนานหน่อย
เริ่มเลยครับ

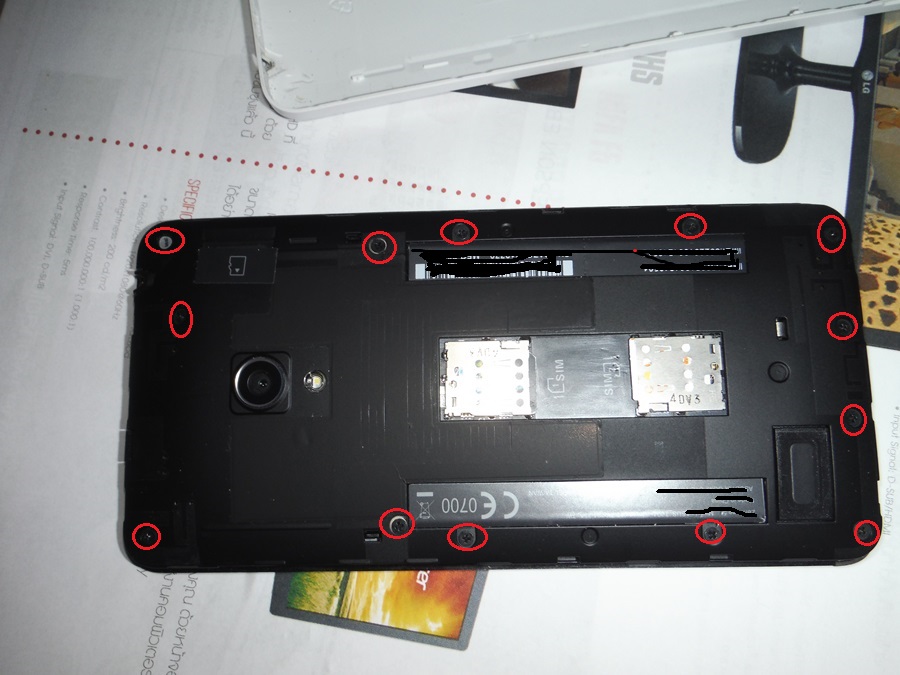

1) ก่อนอื่นปิดเครื่องถอด sim SDCard ออกให้หมด ถอดน๊อตสกรู ที่ฝาหลังออก ตามรูปครับ มี 13 ตัว ที่วงๆสีแดง ระวังครับ มันมีตัวสั้นกะยาว ใครถอดแล้วช่วยบอกผมหน่อยตรงไหนน๊อตสั้น(เดาว่ามันมี 4 ตัวคือมุมทั้งหมดเพราะเป็นจุดที่ความหนาเครื่องต่ำ) เพราะตอนถอดผมคิดว่าเหมือนกันเลยลืมดู

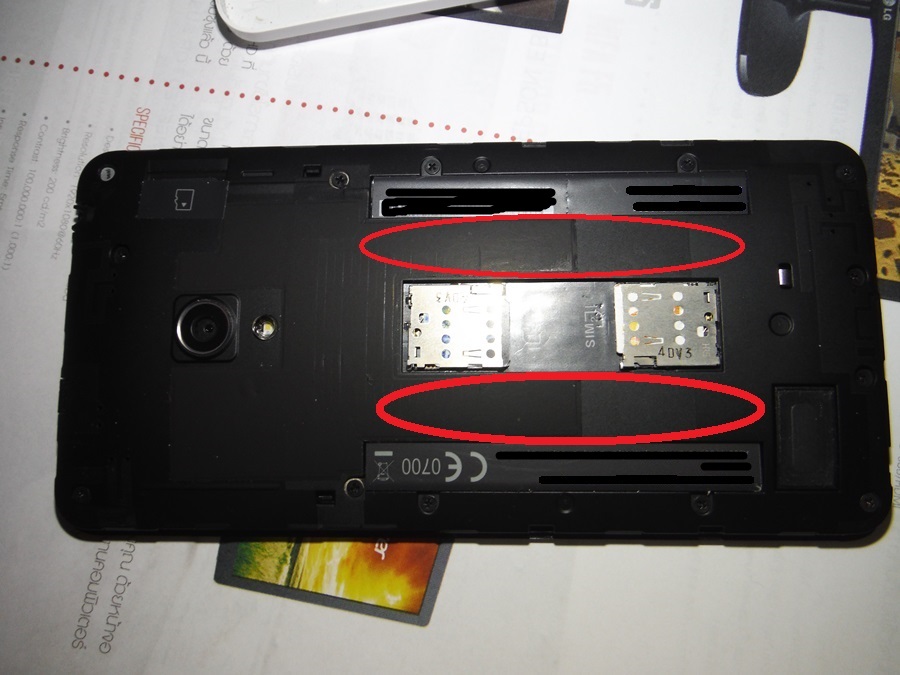

ค่อยๆดึงอย่าง้างครับมันจะงอ เอาอะไรแบนๆค่อยๆแซะข้างล่าง มันมีกาวอยู่ แต่ไม่ใช่กาวที่แน่นครับบริเวณในรูป
จะได้ตามรูปครับ

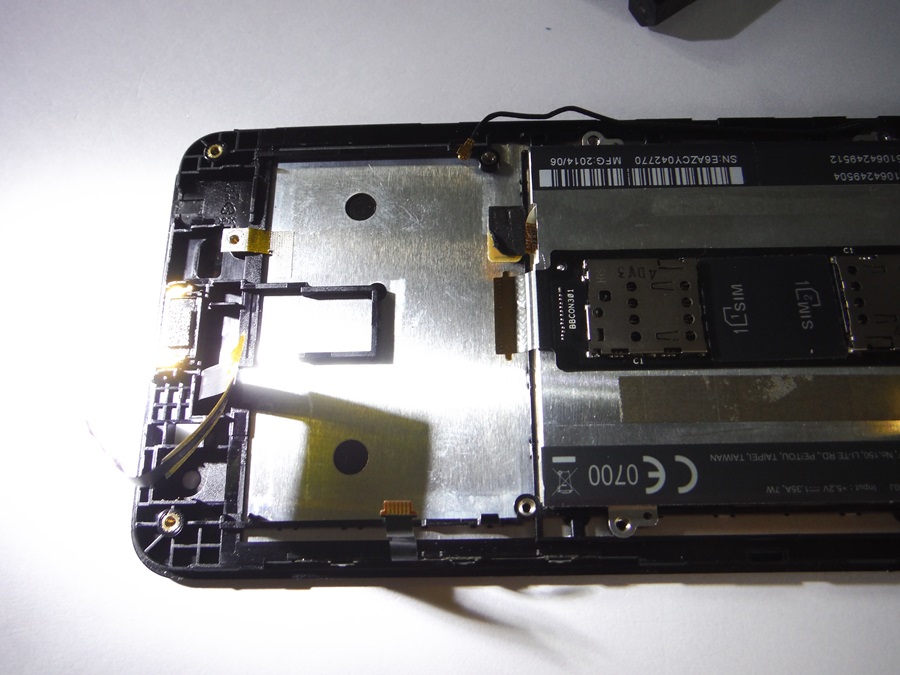

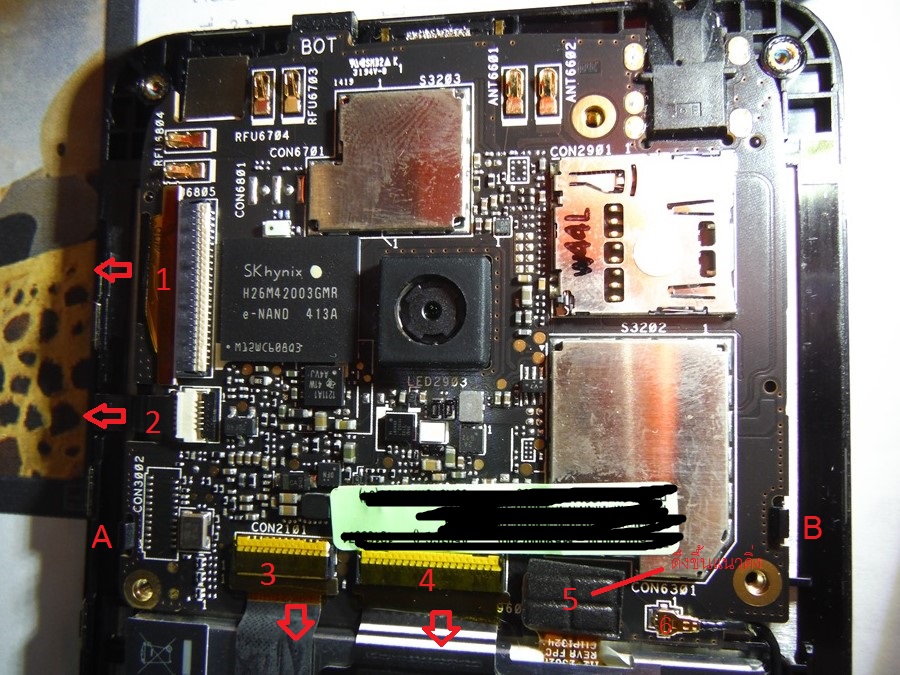

2 ถอดสายแพร์ 1,2,3,4,5 ออกโดยหาไขควงดันจากข้างล่างแล้วเอาคีมดึงออกมาตรงๆ ยกเว้นอันที่ 5 มันเป็นแบบครอบดึงขึ้นในแนวดิ่ง
ใจเย็นๆนะระวังขาด อย่าดึงเอียงไปมาหรือโยก เทปใสๆสีเลืองบน 3,4 แค่ติดข้างบนไว้เอาออกก่อนครับ ส่วนยางดำๆบน 5 ไม่ต้องเอาออก
ถอดสายเบอร์ 6 ในรูปโดยดึงขึ้นมาตรงๆ ระวังยางตรงกล้องมันหลุดได้ อย่าหาย
ค่อยๅงัดจากด้านล่างเบาๆมันจะมี clip lock ตรง A, B เอาอะไรดันออกเบาๆตอนงัด

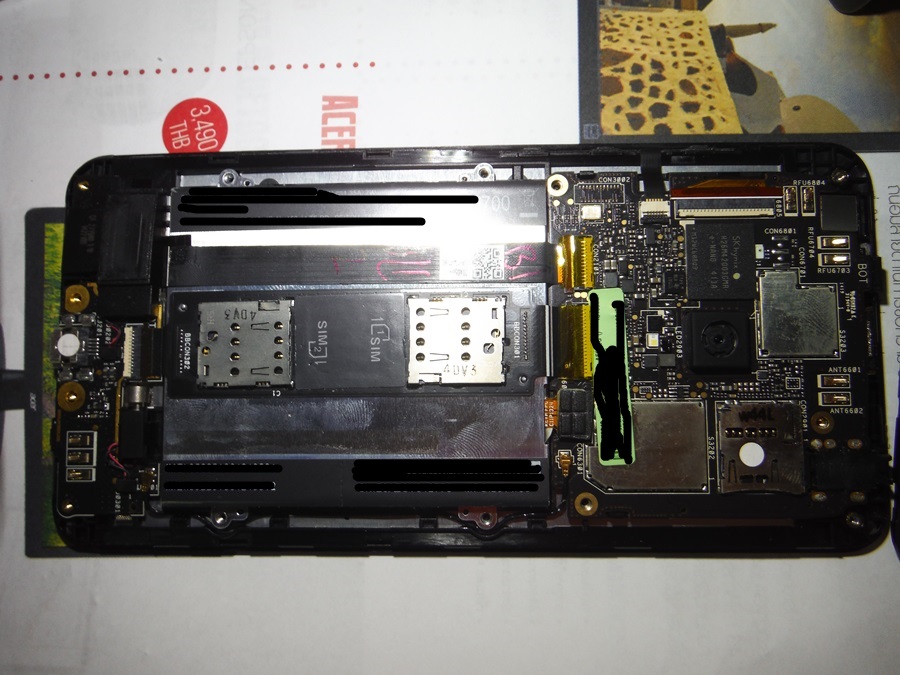

ได้ประมาณนี้
สายแพร์ 3 มันจะติดกาวกับแบตค่อยๆดึงออกเลยครับ มันจะไปลอดออกจากด้านหลังไปด้านหน้า เป็นส่วนที่ติดกับจอ
/********************************************ส่วนถอดแบตกับแผงวงจรล่างไม่ต้องก็ได้ส่วนนี้ข้ามได้************************
ถึงตอนนี้ใน Clip จะไปถอดจอออกแล้ว แต่หากใครอยากถอดแบต กับแผงล่างออกก็ทำตามนี้ครับ
(แผงล่างกับแบตไม่ถอดก็ได้)

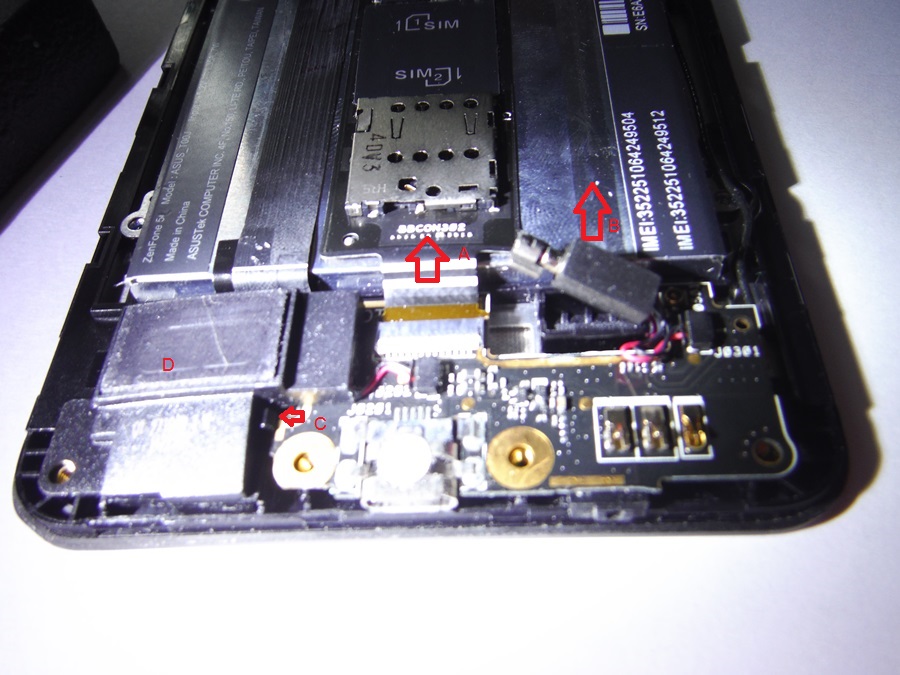

- การถอดแผงล่างถอดสายแพร์ A โดยหาอะไรดันสายจากข้างล่างพร้อมดึงออก
- ถอดมอเตอร์ B ออกแค่ดึงขึ้นเบาๆเพราะมันแค่เอาวางนอนไว้
- ดันคลิปล๊อกเล็กๆ C เพื่อคลายล๊อกบอร์ดค่อยๆแงะจากข้างล่าง
- ตรง D จะมีกาว 2หน้าข้างล่างค่อยๆแงะออก แล้วบอร์ดจะหลุดออกมาอย่างง่ายดาย
-ค่อยๆ แงะแบตจากเริ่มด้านบน หาอะไรแซะข้างใต้ค่อยๆแงะ มันมีกาว 2 หน้าแปะอยู่ อย่าดึงพับซ้ายขวาเดี๋ยวขายึดงอ
/********************************************************************
3 เอาจอที่แตกออก อันนี้ที่ผมโง่แงะตั้งนานไม่ออกเพราะไปแงะเฟรมพลาสติก ผิดที่จนมันแหว่งไปเลย เพราะใน clip ใดๆมันไม่ชัดครับ
กระจกจะอยู่ด้านในมองจากข้างบนจะเห็นขอบเล็ก แต่ใน cipมักถ่ายให้ดู เหมือนจะกรีดด้านข้าง (เพราะเวลาเอาออกมันต้องทำแบบนั้นครับ)

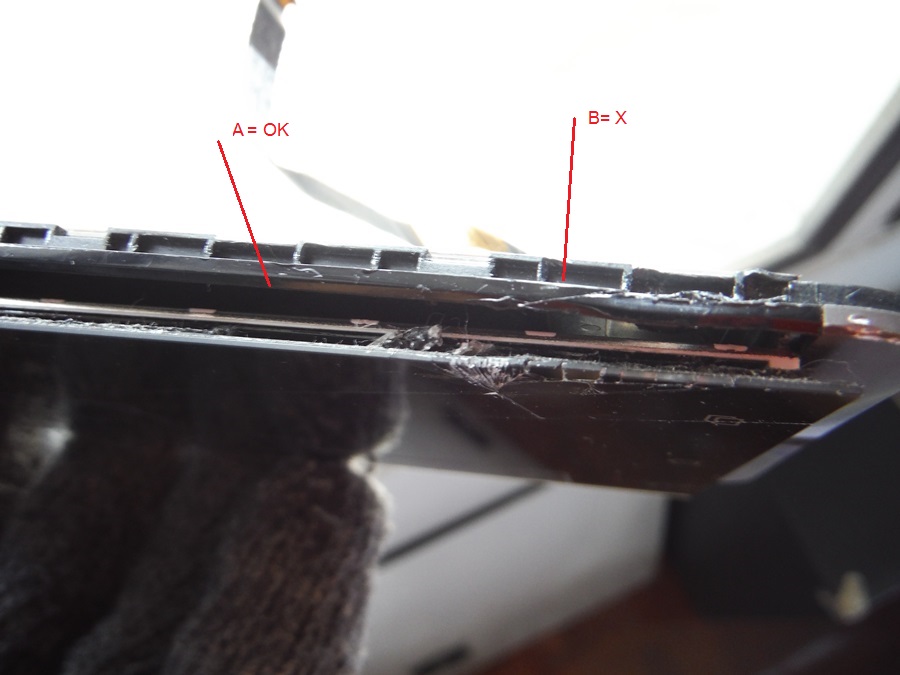

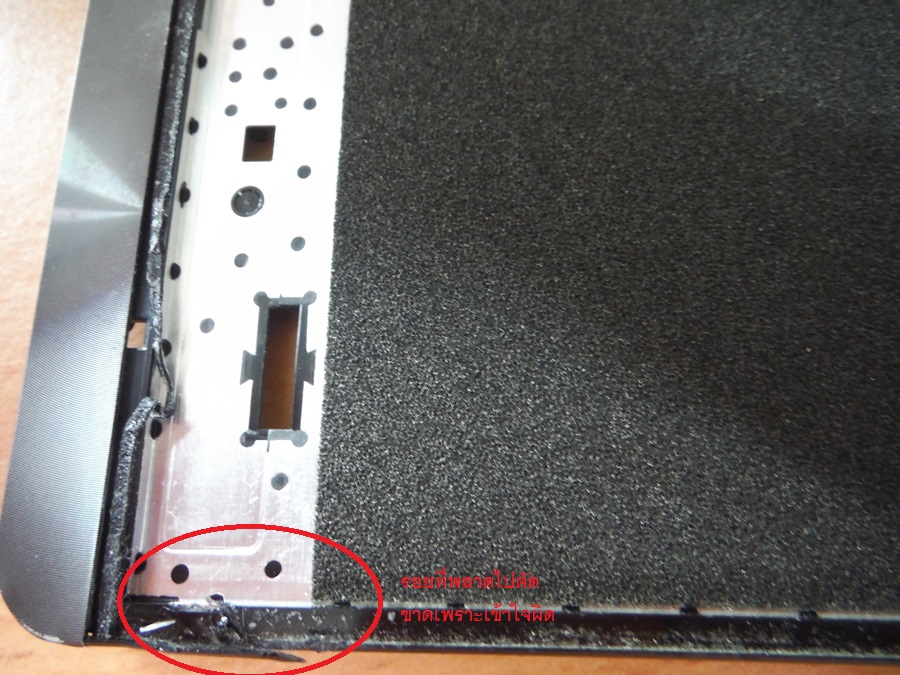

ผมเลยหลงแงะที่ B ตั้ง 2 วัน งงทำไมไม่ออกจนตัดเฟรมพังไปส่วนหนึ่ง (ไม่เป็นไรอุทิศเพื่อการศึกษา ในรูปคือแงะมาแล้ว)
- เอาลมร้อน ไดร์เป่าผมเป่าไปรอบๆ ทั่วกระจกที่แตก (ระวังเวลาจับมันร้อน ) เอาแผ่นพลาสติกแงะ หรือเอา cutter กรีดครับ

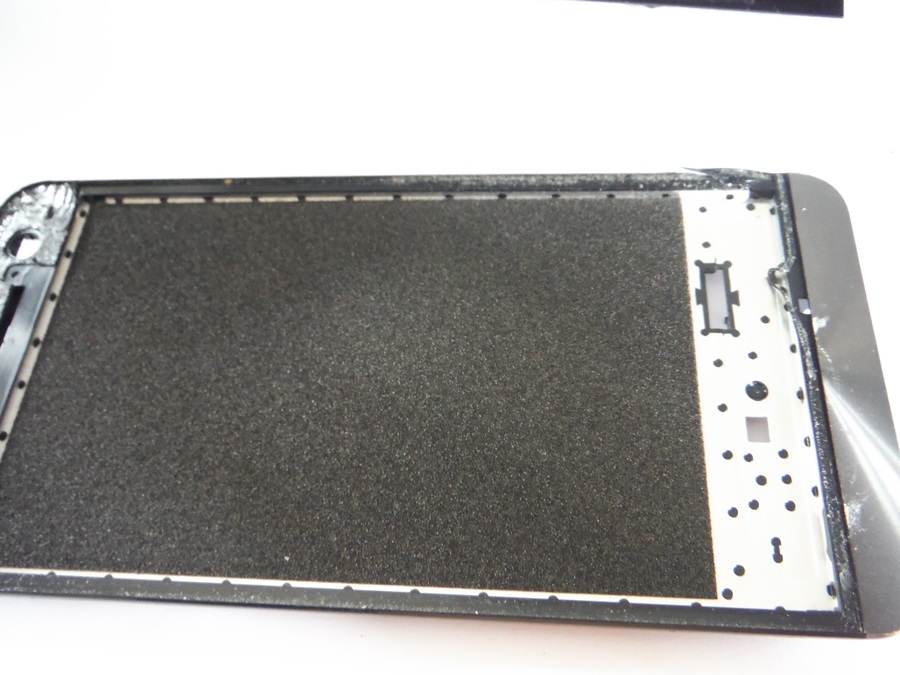

จะได้ดังรูปจะเห็นว่ากระจกมันอยู่แค่ในขอบบางๆนะครับ
เสร็จแล้วครับ ส่วนขั้นตอนประกอบ กลับก็เอาจอใหม่ใส่แล้วทำย้อน สายก็ต่อให้ถูกด้านนะครับ หรือไปดูใน clip หรือ กระทู้เก่าๆ ของท่าน Centerpoint
http://pantip.com/topic/33108243/comment11-4
ได้ครับ
เพราะกระทู้นี้แค่อธิบายการแกะอย่างละเอียดเพิ่มเติมครับ หวังว่าคงได้ประโยชน์ครับ
ปัญหาที่พบ
- Motor สั่นไม่หยุด > เช็คสายแพร์ทุกเส้นว่าต่อแน่นดีแล้ว (ดูบอร์ดล่างด้วยเผื่อเผลอทำหลุด) ต้องเสียบมิดจนบ่ามันชนเลยนะครับ
- สายร้อน > เช็คสายแพร์ทุกเส้นว่าต่อแน่นดีแล้ว ไม่เอียง
- Touch หรือ ปุ่มบนจอไม่ทำงาน >เช็คสายแพร์ 1 ต่อแน่นดีแล้ว ไม่เอียง
- ไม่มีไฟเข้า ดูสายแพร์ 5 กดครั้งแรกมอเตอร์สั่น มันจะหมุนทีนึงแล้วหยุด
ส่วนจอที่ได้มาความสว่างความละเอียดและมุมมองใช้ได้ครับ สีอาจเพี้ยนไปนิดๆแต่ไม่เป็นปัญหาอะไร เพราะ Zenfone มีโปรแกรมของเครื่องชื่อ Spendid ก็เปิดมาแล้วปรับ Custom เลย จะเหลืองไปเขียวไป ปรับแล้วจะได้สีตรง
