แก้ไขครับ สรุปแล้วใช้ตัวแยกแบบนี้ไม่ได้


ต้องแยกสัญญาณกล้อง CCTV ออกจากกัน
แม้ว่าเราจะไม่จ่ายไฟ 12 V ให้กล้อง ถ้าดูตามวงจร กล้องไม่ทำงานไม่น่าจะมีผล
แต่มีสัญญาณกวนกันครับ ทำให้เกิดภาพซ้อน จะมากหรือน้อยอยู่ที่ตัวแยกอยู่ตำแหน่งไหน
ผมทดลองโดยใช้รีเลย์ ตัดสัญญาณกล้องออกไป ทำให้สัญญาณไม่กวน ภาพชัดเจนปกติ
ตอนนี้ได้ทำปริ้น ใช้รีเลย์ 2no 2nc ชุดแรกตัดสัญญาณภาพ ชุดที่สอง ตัดไฟ 12 Vdc.

ลายปริ้นสามารถสลับกล้องได้ 2 ชุดครับ โดยเปลี่ยน รีเลย์เป็น 4no4nc ครับ
และเพิ่มอุปกรณ์ F-Type สำหรับเข้าสาย อีก 3 ตัว

******

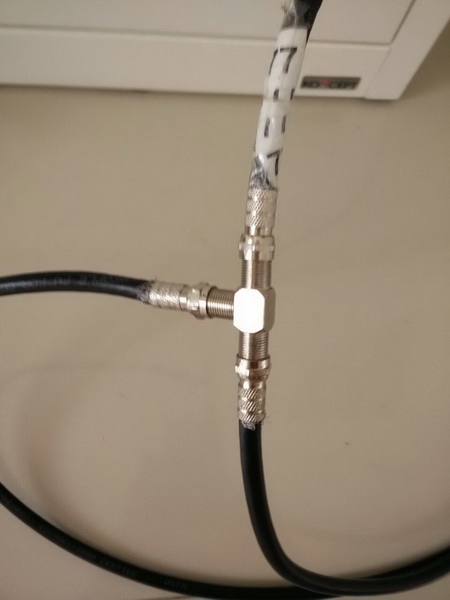

ผมต่อกล้อง CCTV 2 ตัว แล้วไปเข้า เครื่องบันทึกที่ตำแหน่ง 7
คือผมจะดูสลับกันระหว่างในบ้านกับนอกบ้าน โดยตั้งเวลาให้สลับมาดูในบ้านประมาณช่วงละ 10 นาที

ปัญหาคือถ้าต่อตัวเดียว ภาพปกติ แต่พอต่ออีกตัวเข้ามา จะมีกล้อง 1 ตัวภาพจะมีเงาน อีกตัวมีเงาไม่มาก
ถ้าไม่สังเกตจะดูไม่ออก แต่อีกตัวจะเห็นชัดเจนมาก

ลองทำอีก 1 ชุด ต่อกล้อง CCTV 2 ตัว แล้วไปเข้า เครื่องบันทึกที่ตำแหน่ง 8
ตัวนี้กลับปกติดีทุกอย่าง สลับกล้องไปมา ชัดทั้ง 2 กล้อง

สิ่งที่แตกต่างกันของ กล้องตำแหน่ง 7 และ 8
ตำแหน่ง 7 ตัวแยกสายอยู่ใกล้เครื่องบันทึกประมาณ 1.5 ม. กล้องแรก สายยาวประมาณ 5 ม. กล้องตัวที่สอง สายยาวประมาณ 15 ม.

ตำแหน่ง 8 ตัวแยกสายอยู่ห่างเครื่องบันทึกประมาณ 12 ม. กล้องแรก สายยาวประมาณ 2 ม. กล้องตัวที่สอง สายยาวประมาณ 3 ม.

ช่วยวิเคราะห์หน่อย จะต้องแก้ไขอย่างไร
