สวัสดีครับ ขอเสียงนักโต้คลื่น (วิทยุ) ชาวพิษณุโลกหน่อยครับ หลังจากหาข้อมูลมาหลายวัน อ่านกระทู้จากบอร์ดต่าง ๆ มาก็มาก ส่วนใหญ่ก็เป็นกระทู้เก่าตั้งแต่ดิจิอลทีวีเริ่มทดลองออกอากาศ ขี้เกียจไปขุดกระทู้เขา
(เห็นมีกระทู้รีวิวเสาทีวีดิจิตอล ผมเอาด้วยตามกระแส!!! รีวิว Createch AT-1 เวอร์ชั่น ตจว.!!!)
http://pantip.com/topic/31745163
รายงานทีวีดิจิตอลโซนสุโขทัย (สุโขทัย/พิษณุโลก) เมื่อมาครับ 4Mux "ได้ถึงใจถึงอารมณ์ ดูบอลโลกHD ซักที..."
http://pantip.com/topic/32255100
ทีวีดิจิตอลโซนสุโขทัย Mux TV2 มาแล้วนะครับ (รอ Mux TV5)
http://pantip.com/topic/32253285
[ทีวีดิจิตอลไทย] รายงานการรับสัญญาณ Mux ThaiPBS โซนสุโขทัย (จากตัวเมืองพิษณุโลก)
http://pantip.com/topic/32157874
***DIY*** " ทำสายอากาศดิจิตอลทีวีจากขวดน้ำ "
http://pantip.com/topic/33115561
มาแบ่งความรู้เรื่องเสาอากาศ ดิจิตอล
http://www.zone7countryclub.com/index.php/topic,44877.120.html?PHPSESSID=09527aa58c5c10204e3919d15936cb62
ช่องไหนดูได้จาก MUX ไหนกันบ้าง
http://www.thaidigitaltelevision.com/%E0%B8%8A%E0%B9%88%E0%B8%AD%E0%B8%87%E0%B9%84%E0%B8%AB
%E0%B8%99%E0%B8%94%E0%B8%B9%E0%B9%84%E0%B8%94%E0%B9%89%E0%B8%88%E0%B8%B2%E0%B8%81-mux-%E0%B9%84%E0%B8%AB%E0%B8%99%E0%B8%81%E0%B8%B1%E0%B8%99/
ตอนนี้ชาวพิษณุโลกที่อยากดูดิจิอลทีวี ก็คงต้องหันแผงไปทาง อ.กงไกรลาส จ. สุโขทัย ครับ ดีกว่าอนาล็อกเดิมหน่อยตรงที่ไม่ต้องหันแผงไป 3 ทิศ กงไกรลาส , เขาสมอแครง ,เขาหลวง (อ.คิรีมาศ)
เสาส่งสูง 150 เมตร กำลังส่ง 50 KW.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------
MUX 1 PRD กรมประชาสัมพันธ์ 26 (514MHz) NBT
MUX 2 กองทัพบก ช่อง5 36 (594MHz) TV5 HD , TV7 HD , TNN , Workpoint , True4U , GMM one
MUX 3 MCOT อสมท 40 (626MHz) MCOT HD ,Thairath TV HD , MCOT Kids , Spring News , Voice TV
MUX 4 TPBS ไทยพีบีเอส 44 (658MHz) TPBS HD , 3HD, 3SD , BEC Lucky , LOCA , THV , CH8
MUX 5 กองทัพบก ช่อง 5 52 (722 MHz) Amarin tv HD , PPTV HD , New tv , Bright TV , Nation , G25 , Now , MONO
*** MUX 5 หลังจากหยุดออกอากาศอนาล็อก จะมาใช้ช่องความถี่ 32 (559MHz)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------
ระยะทางประมาณ 34 ก.ม. มุมกวาด 307 องศา (ตำแหน่งบ้านผมอยู่ถนนบรมไตร ฯ แถว ๆ โรงเรียนวัดจันทร์ตะวันออก)

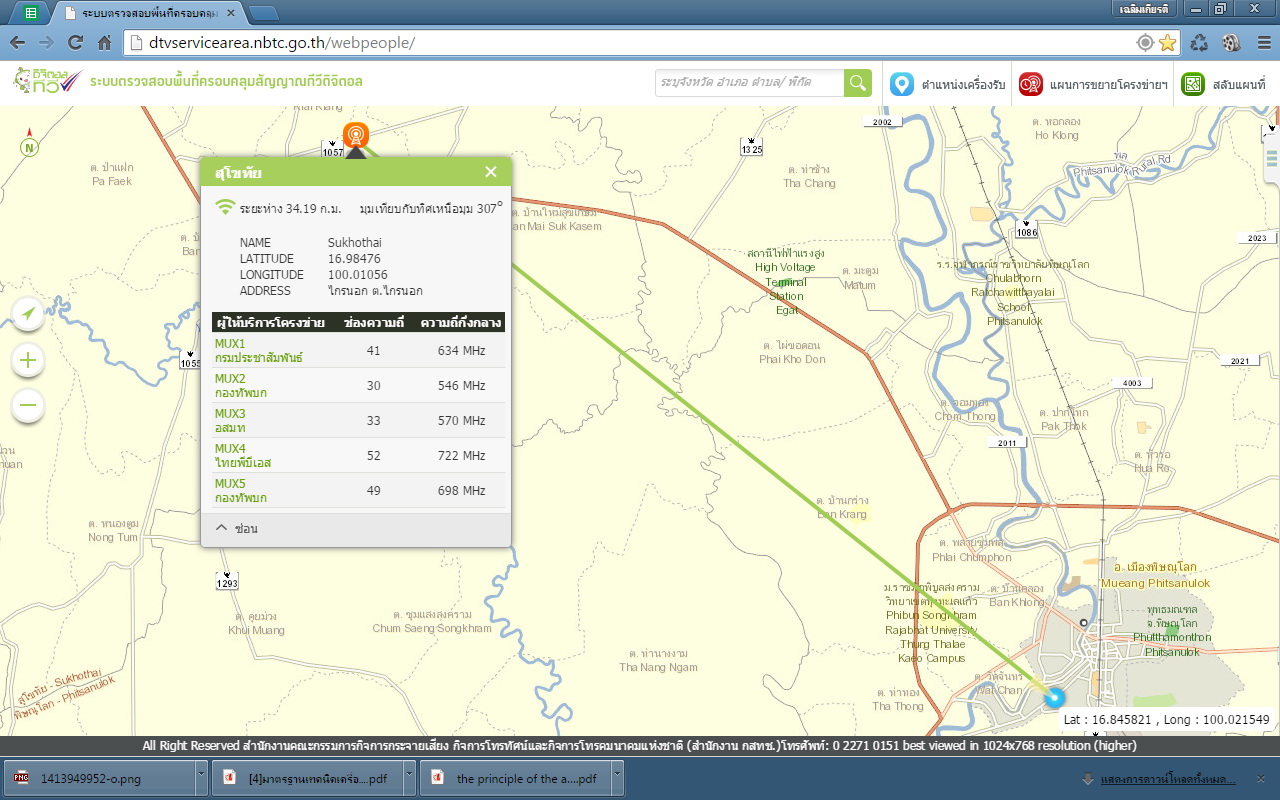

ตรวจสอบทิศทางและระยะทางได้จากที่นี่ ...
http://dtvservicearea.nbtc.go.th/webpeople/
เกณฑ์ในการพิจารณาเลือกขนิดของสายอากาศตามแผนภาพนี่ .. ขอขอบคุณที่มาด้วยครับ

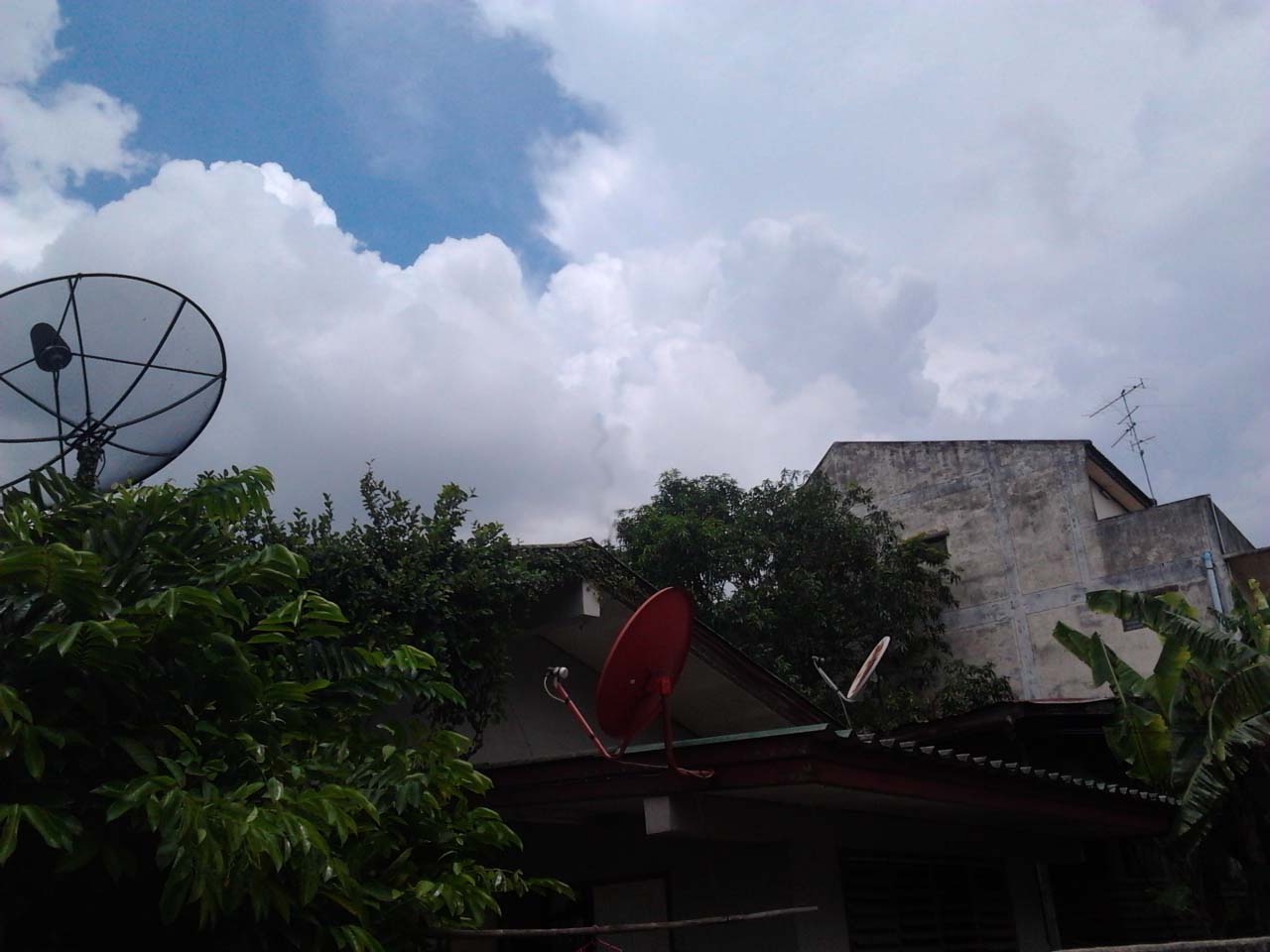

ระยะทางกว่า 30 ก.ม แถมพอยืนเล็งไปทางเสาส่งก็เจอตึก 3 ชั้นขวางอยู่อีก เสาภายในแบบ Active คงไม่ใช่ทางเลือกของผม ใจเอียงไม่ทาง YAGI 5 E ของไทยแซท แต่ก็ยังระแวงตึก 3 ชั้นข้างบ้านอยู่ กลัวจะเสียตังส์ฟรี อย่ากระนั้นเลยทำเองดีกว่า เสียแรงอย่างเดียว

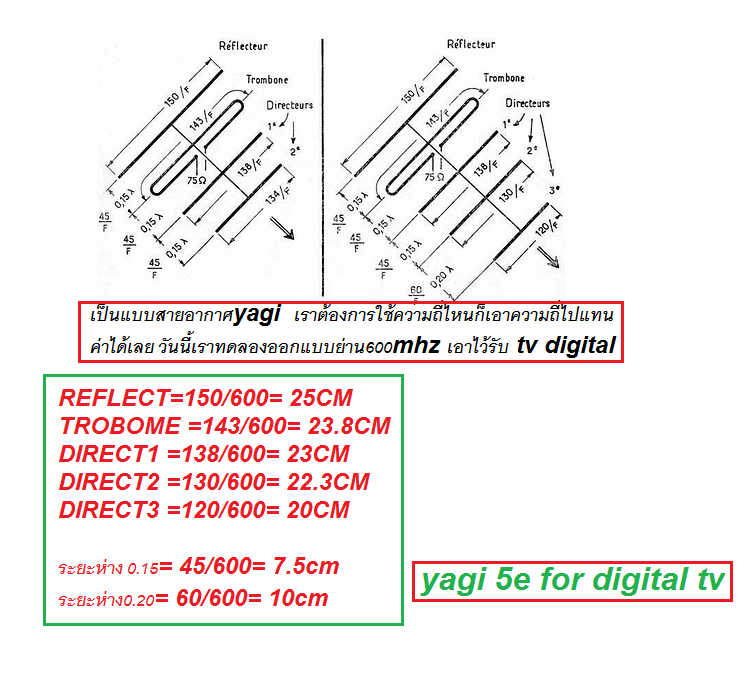

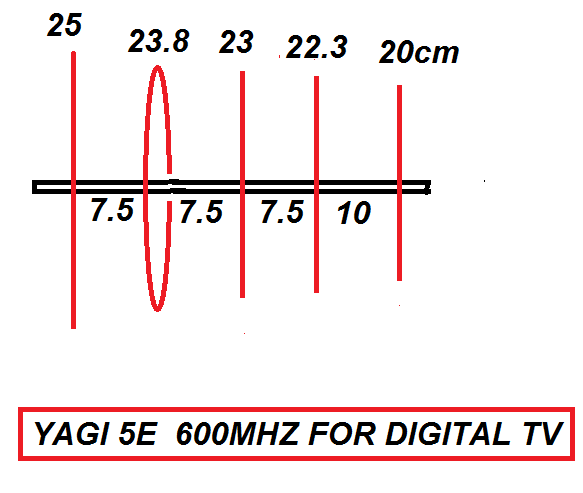

ไปได้สูตรการทำแผงรับสัญญาณแบบยากิ 5 E จากเวปนี้ ต้องขอขอบคุณ คุณ surachit boonyoung ด้วยครับ
http://group.wunjun.com/cb245saraburi/topic/529838-1037
ทีแรกว่าจะคำนวณความถึ่กลางใหม่ เผื่อ MUX 5 เปลี่ยนความถี่ แต่ขี้เกียจจิ้มเครื่องคิดเลขเลยใช้ความถี่ 600 Mhz ตามแบบที่เค้าคำนวณมาแล้วแหละ
เสร็จละ ......

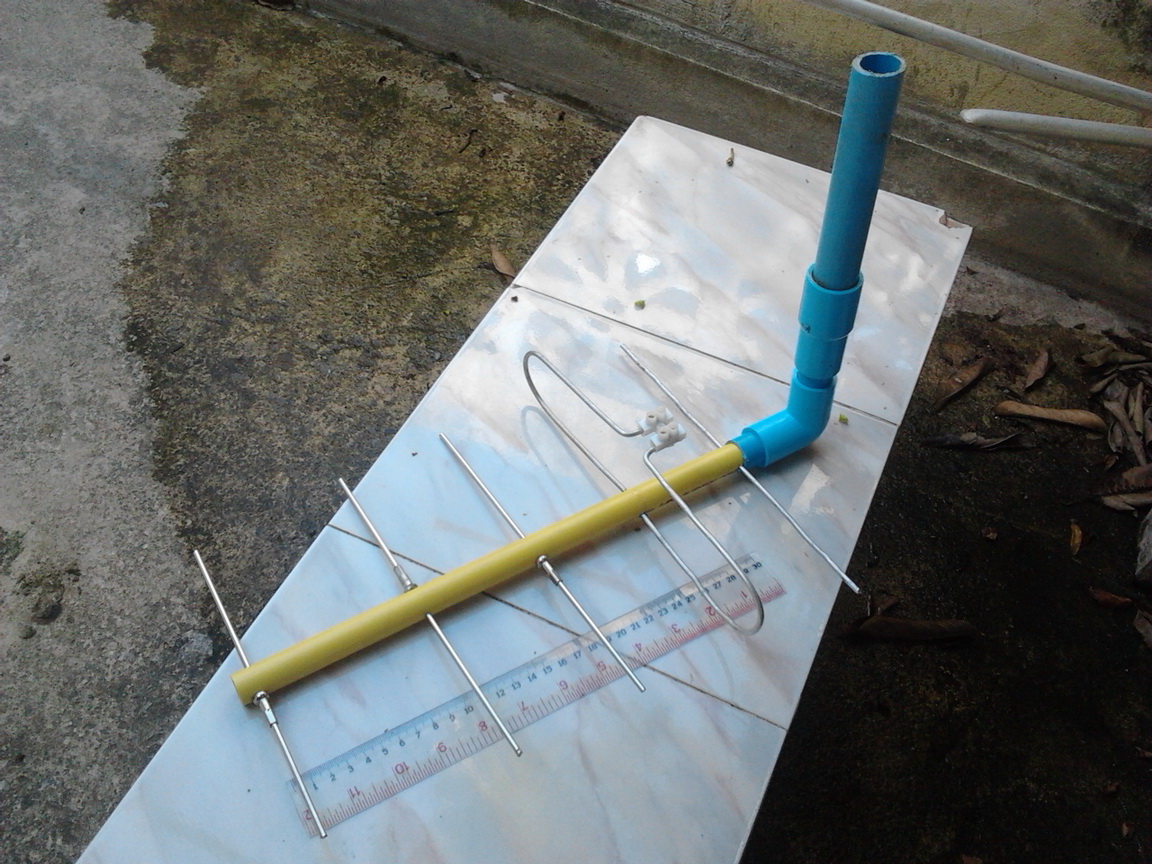

ตัวบูมทำจากด้ามที่ช้อนลูกน้ำ เป็นท่อพีวีซี 3/8 นิ้ว ยาวฟุตกว่า ๆ โฟลเด็ดไดโพลทำจากลวดแขวนเสื้ออลูมิเนียม ดัดให้มีรัศมีโค้งประมาณ 1 นิ้ว จะได้ระยะห่างของลวดทั้งสองเส้นประมาณ 2 นิ้ว (มั่ว ๆ เอาในแบบไม่บอกมา) รีเฟลกเตอร์ด้านหลังทำจากลวดอลูมิเนียมที่เหลือ เอาละซิลวดหมดหาลวดไม่ได้ทำไงดี นึกถึงซี่ลวดรถจักรยานยนต์ขึ้นมาได้ เดินออกไปร้านซ่อมรถหน้าบ้านคว้ามากำหนึ่ง (ฟรี) ดังนั้นไดเรคเตอร์ด้านหน้า 3 ก้านก็จะเป็นซี่ลวดรถจักรยานยนต์ ใจอยากจะเอาเกลียวตัวเมียที่ติดมากับซี่ลวดใส่เข้าไปกลางท่อ แล้วขันเกลียวซี่ลวดเข้ามาจากด้านข้างซึ่งน่าจะดูเรียบร้อยกว่านี้ แต่ก็หมดปัญญา ? ปลายโฟลเด็ดไดโพลใช้ลูกเต๋าต่อสายไฟตัวเขื่อง ๆ หน่อยเป็นตัวเชื่อมต่อกับสาย RG-6 โดยตรง (โฟลเด็ดไดโพลค่าอิมพีแดนซ์ 300 โอห์ม ทำไมไม่ใส่แม็ทชิ่ง ฯ แปลงเป็น 75 โอห์ม ก็ไม่รู้ ? ไม่ได้ลองใส่เปรียบเทียบกันดูครับ เออ .. แล้วก็อย่าเผลอไปเปิดไฟเลี้ยงเสาอากาศก็แล้วกันละ)
ทดสอบครั้งแรก
เครื่องรับทีวีดิจิอลตราแรดไปแลกมาวันที่ 31 ก.ค. วันสุดท้าย ... เสาไม้ไผ่ยาว 6 เมตร พิงขอบชายคาบ้านข้าง ๆ หมุนไปหมุนมาได้มา 2 MUX 14 ช่อง คือ MUX 2 กับ MUX 3 ความแรงสัญญาณเต็ม 100 แต่คุณภาพได้แค่ 5-12 ก็พอดูได้นาน ๆ จะกระตุกซักครั้ง ปัญหาใหญ่คือ MUX ที่ความถี่สูง ๆ รับไม่ได้เลย ตอนแรกว่าจะปรับความยาวของโฟลเด็ดไดโพลใหม่ เพราะตอนประกอบเสร็จวัดความยาวห่วงได้เกือบ ๆ 25 ซ.ม. (ตามแบบ 23.8 ซ.ม.) น่าจะทำให้บอดย่านความถี่สูง แล้วก็จะลองเพิ่มไดเรคเตอร์มั่ว ๆ ดู แต่ก็สงสัยเรื่องคุณภาพด้วยเลยลองเพิ่มความสูงเสาดูก่อนง่ายดี
ทดสอบครั้งที่สอง

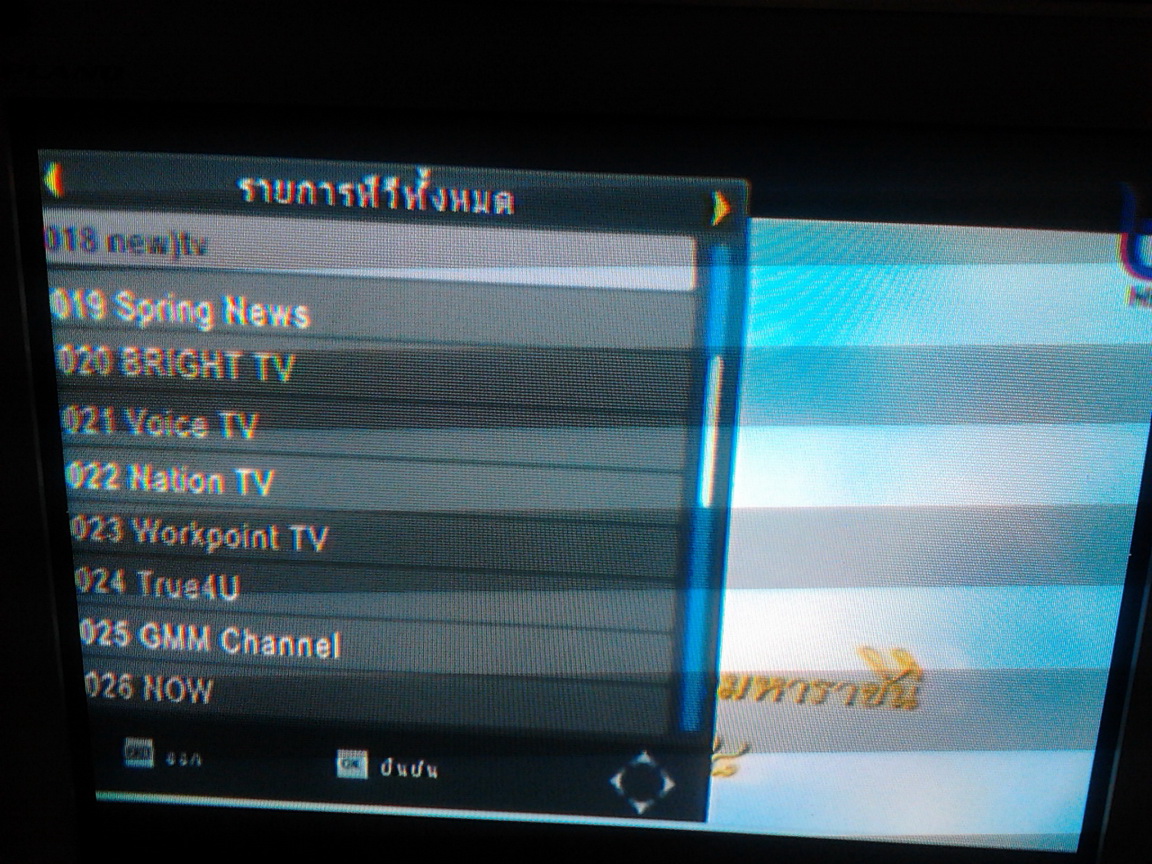

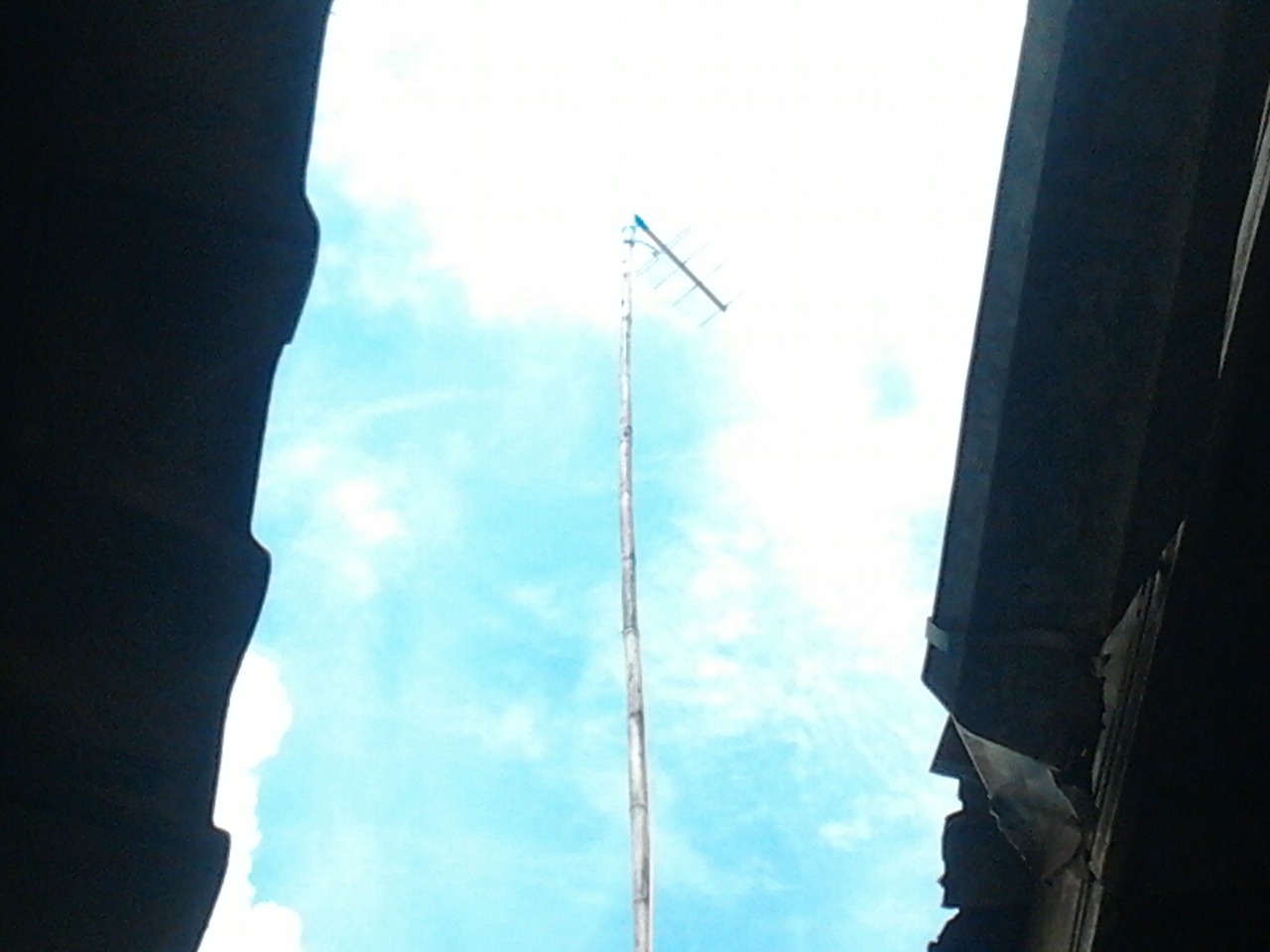

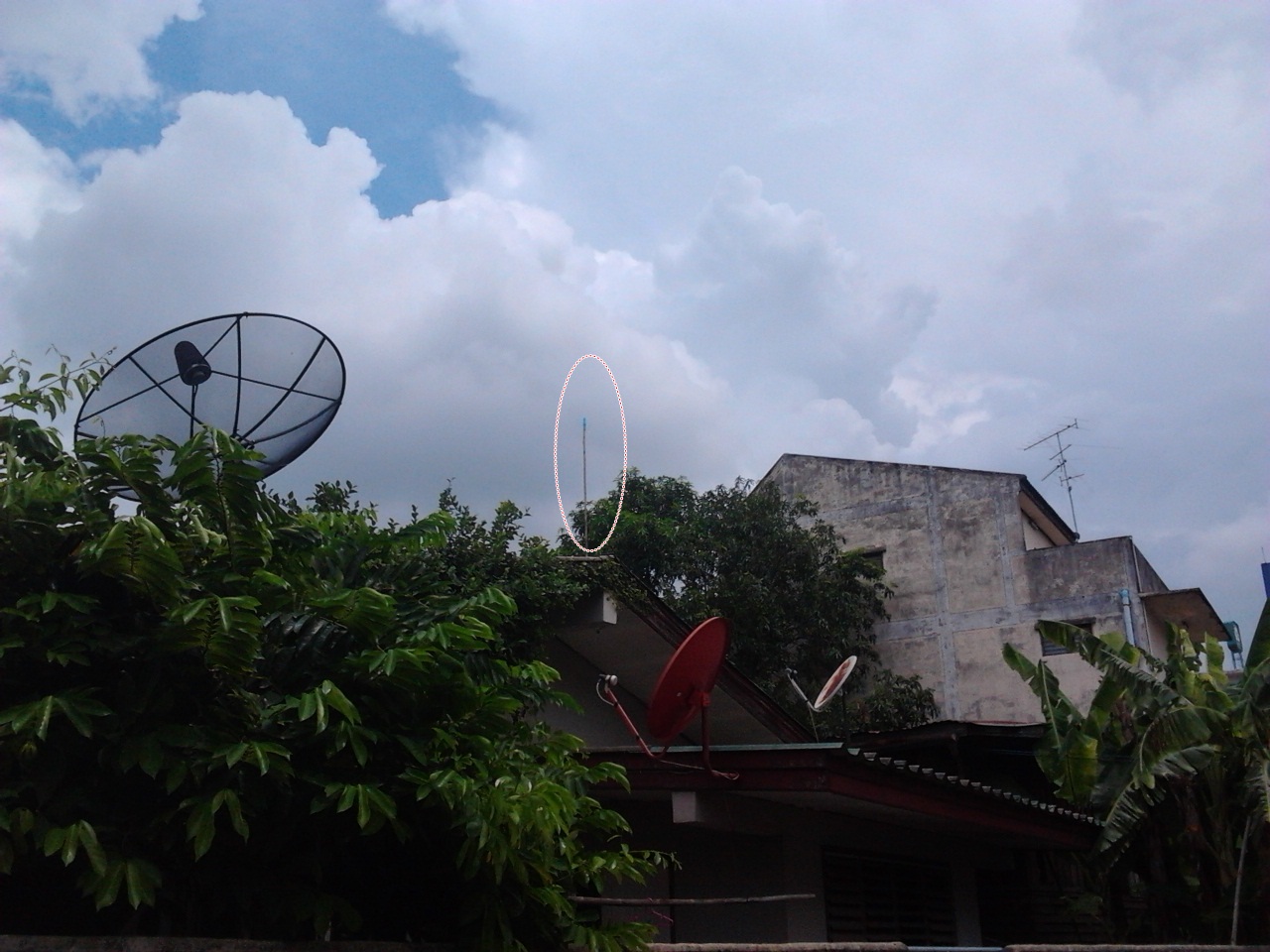

ได้ไม้ไผ่มาอีกท่อนเอามาต่อขึ้นไปอีก 3 เมตรเป็น 9 เมตร มุมก็ไม่ตรง 307 องศาเบี่ยง ๆ หลบมุมตึกไปหน่อย แต่ผลที่ได้เป็นที่น่าพอใจ ได้มาครบทุก MUX ยกเว้น MUX 1 NBT (แต่ก็เห็นมีช่อง 43 NBT ON MCOT อยู่ใน MUX 3 MCOT อยู่แล้ว) ทีนี้ได้มา 30 ช่อง เกินช่องในผังรายการอีกแฮะ
ความแรงสัญญาณเต็ม 100 คุณภาพบางช่องเต็ม 100 บางช่องได้แค่ 5-12 งงเหมือนกันครับ

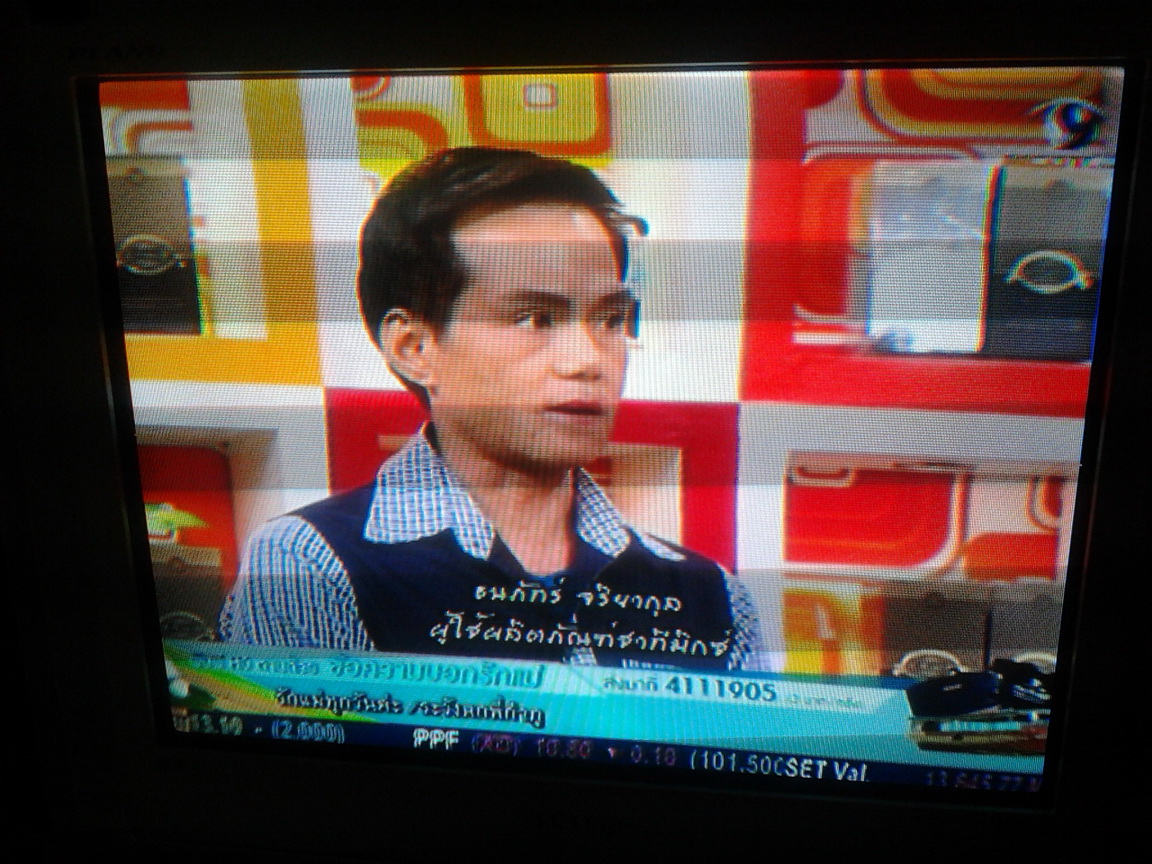

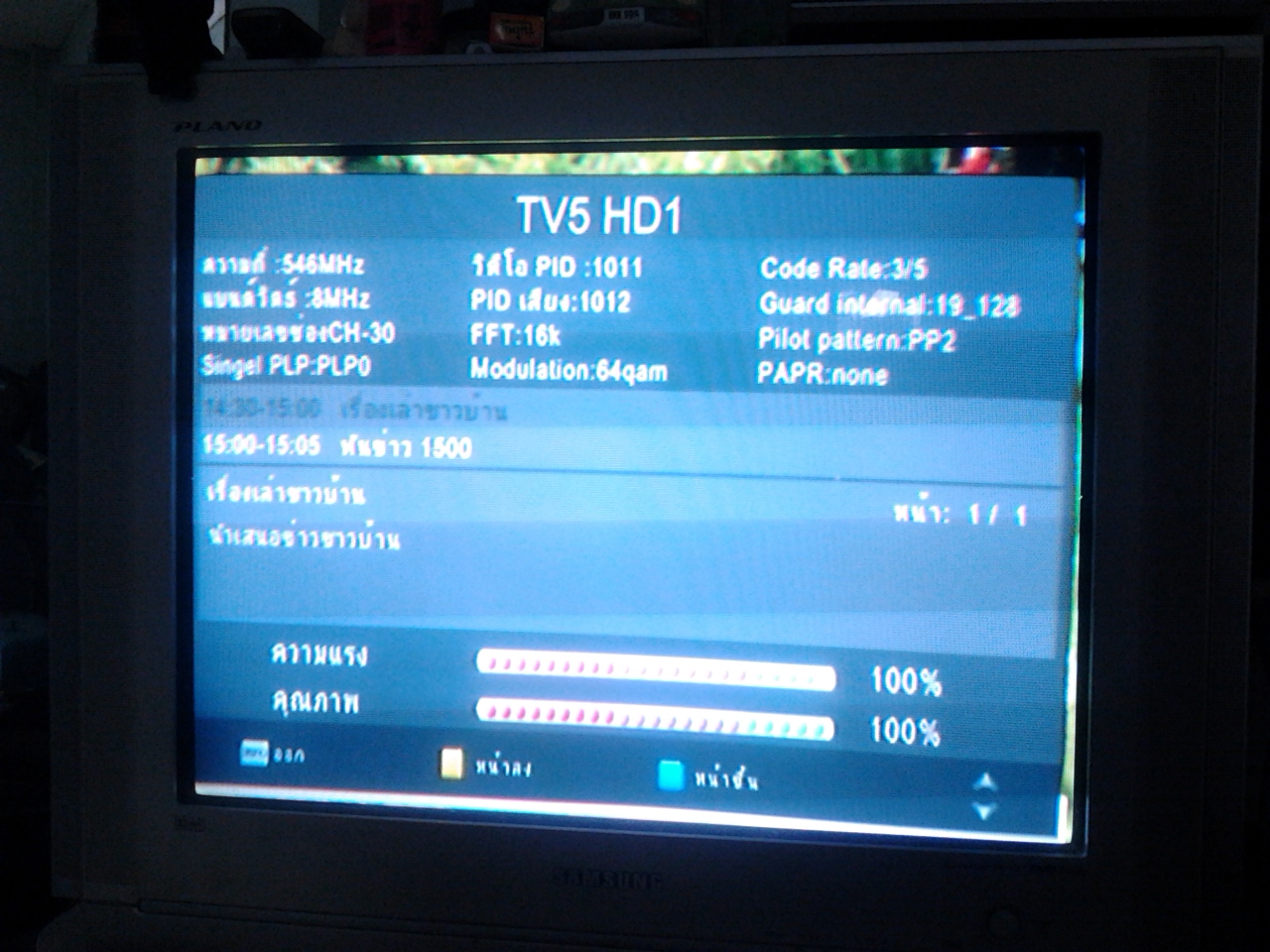

ช่อง TV5 HD1 จาก MUX 2

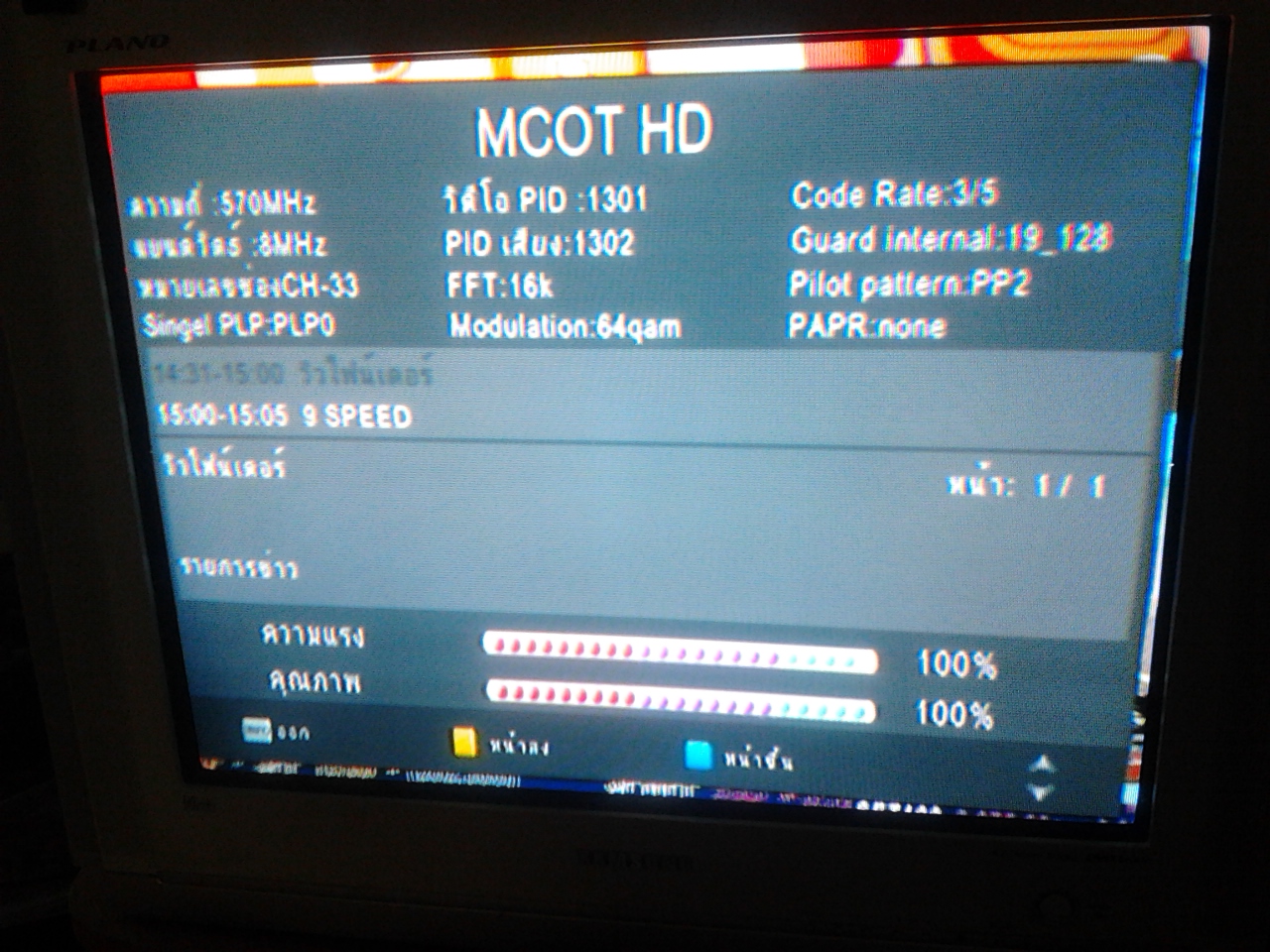

ช่อง MCOT HD จาก MUX 3

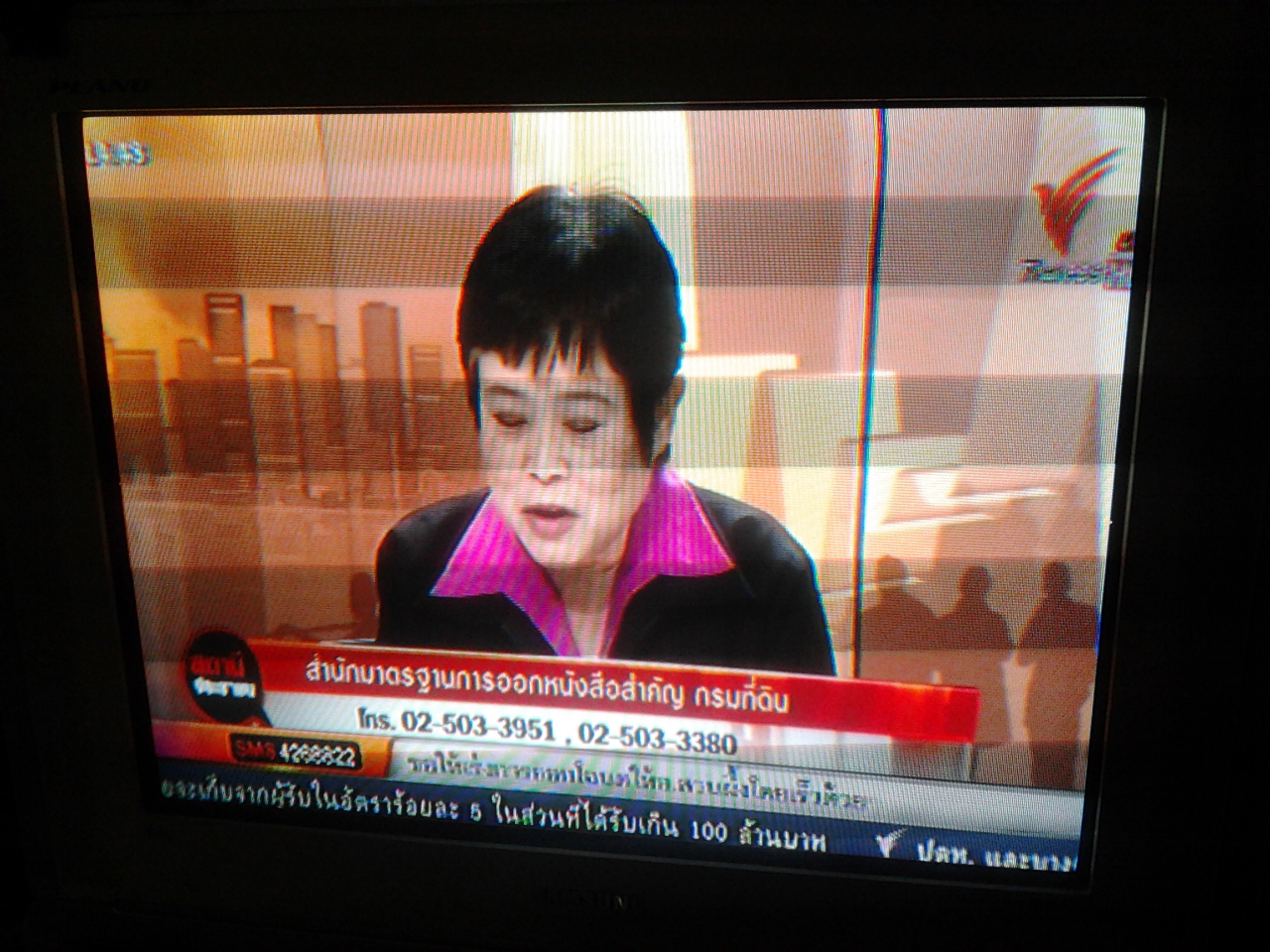

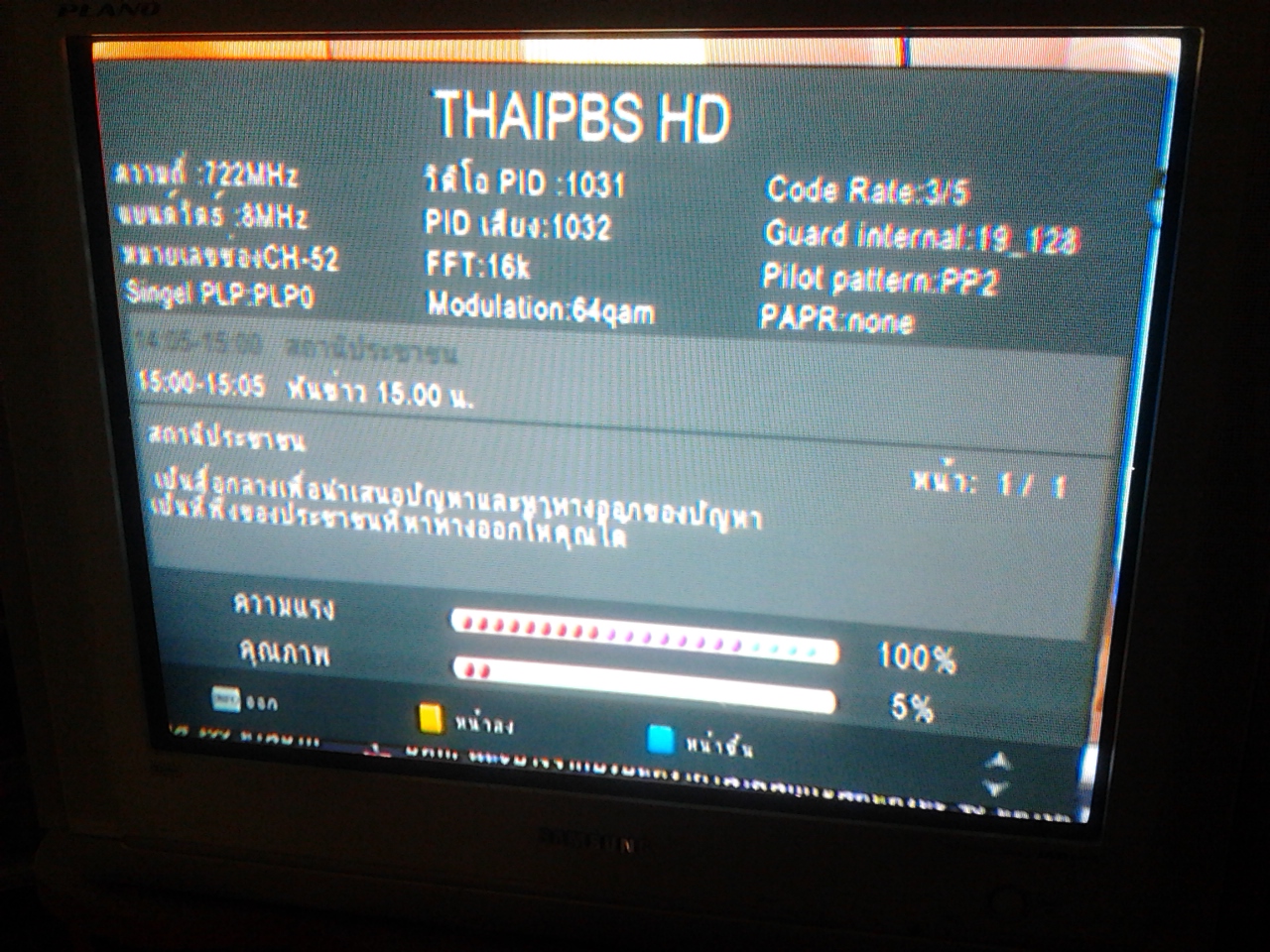

ช่อง TPBS HD จาก MUX 4

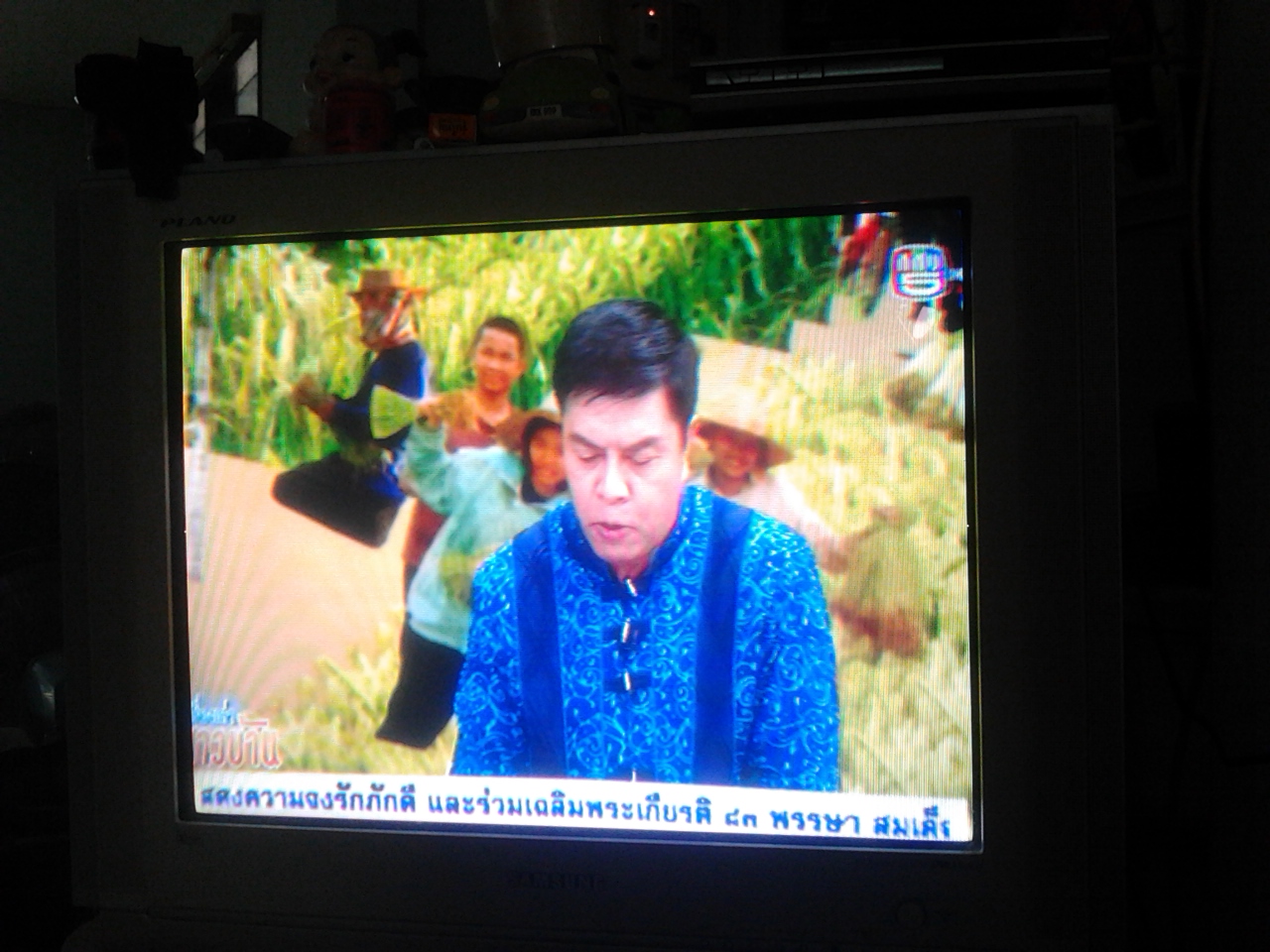

ช่อง Amarin TV HD จาก MUX 5

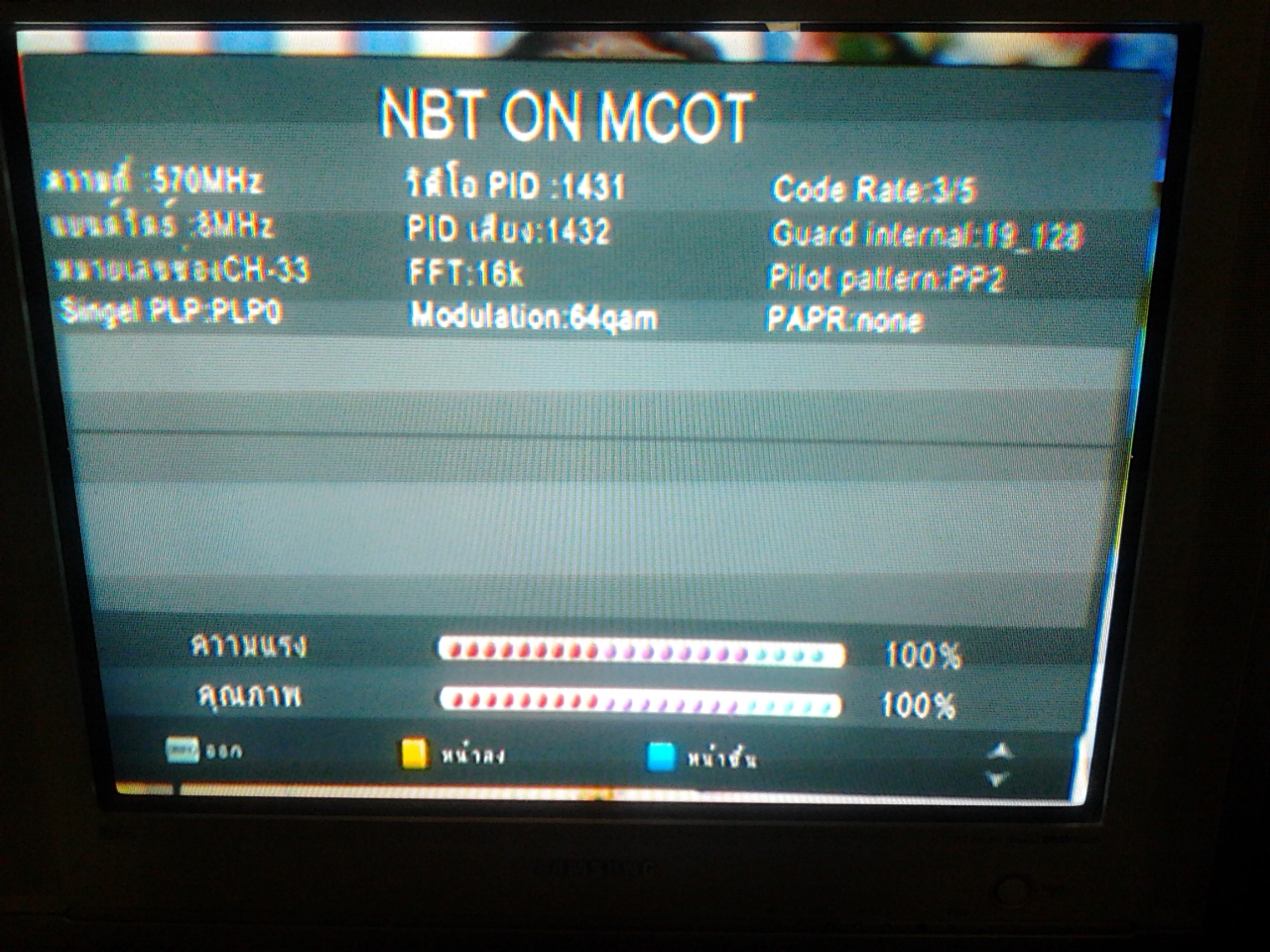

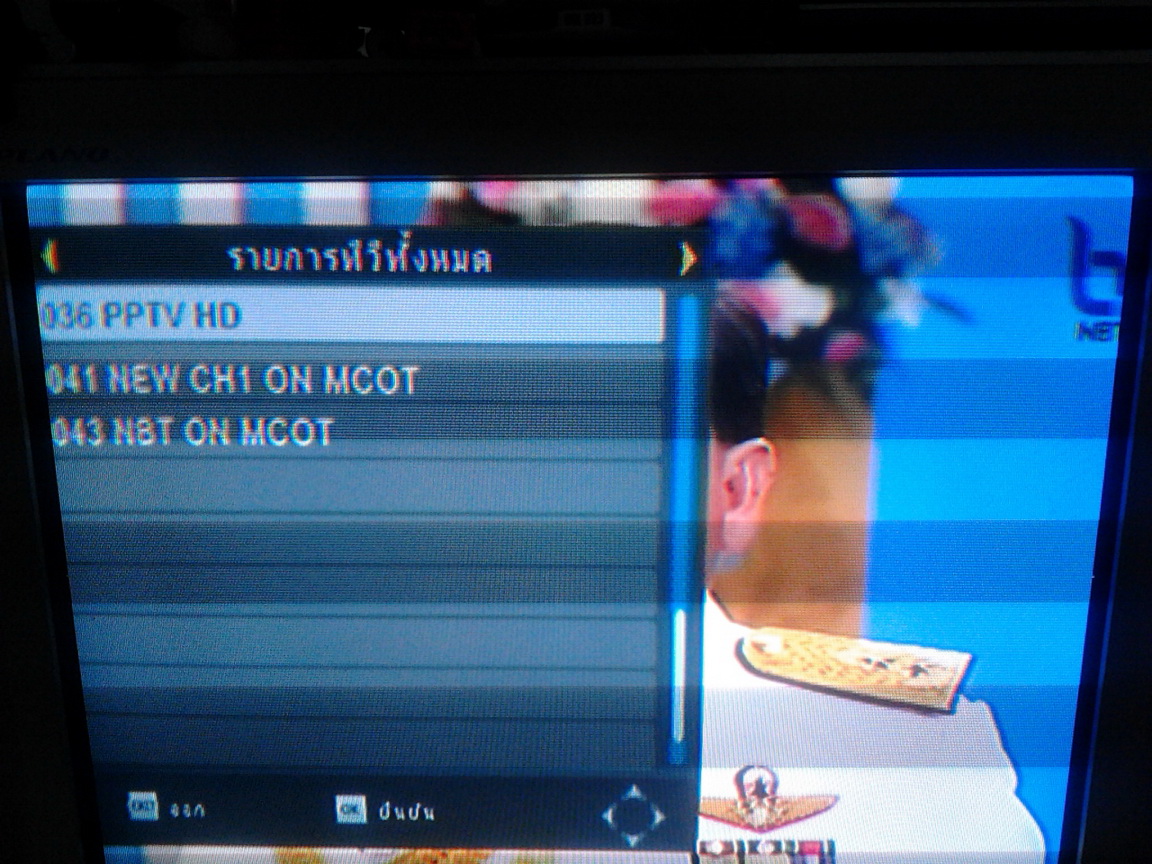

ช่อง NBT จาก MUX 3
สรุป
สำหรับผมถือว่าเป็นที่น่าพอใจในงบประมาณศูนย์บาท (เก็บของเก่า 100%) ได้ตอบโจทย์เรื่องปัญหาของตึกที่อยู่ใกล้ ๆ ขนาดของแผงที่จะใช้ ว่าง ๆ จะลองทำแบบที่ใช้ก้านอลูมิเนียมทดสอบดูอีกรอบ หาเก็บก้านอลูมิเนียมจากแผงทีวีเก่ามาเตรียมพร้อมแล้วครับแต่ยังไม่มีปัญญาดัดโค้ง ถ้าจะไปจ้างดัดหรือซื้อเบลนเดอร์มาดัดก็คงจะไปซื้อแผงดีกว่า ส่วนแผนในอนาคตก็ว่าจะลองไปหาแผงในท้องตลาดมาติดตั้งดูครับ มีเสาแป็บน้ำเดิมตั้งแต่สมัยยังรับช่อง 7 จากเขากบนครสวรรค์อยู่ (ไม่รู้ว่าจะมีใครเกิดทันมั่ง) คิดว่าซักท่อนเดียว 6 เมตรก็น่าจะพอ เพราะแผงที่ได้มาตราฐานก็จะมีอัตราขยายสัญญาณสูงและสามารถครอบคลุมย่านความถี่ได้ดีกว่าแผงที่ผมทำมั่ว ๆ เยอะครับ สมาชิกท่านใดในเขตพื้นที่นี้ติดแผงแล้วได้ผลการรับชมเป็นอย่างไร เชิญมาร่วมแชร์ประสพการณ์กันครับ
ขอบคุณครับ
