ผมอยากรบกวนถามดังนี้ครับ
1. ผมเข้าใจว่า อย่างหลอด Bulb LED จะมี Driver เพื่อแปลงกระแสไฟสลับเป็นไฟตรง โดยใช้วงจร Full-Wave Bridge Rectifier ดังรูปที่ 1 และ 2 อยากถามว่าผมเข้าใจถูกต้องไหมครับ
2. ปกติ Driver ที่ใช้กับ หลอด Bulb LED จะแปลงไฟสลับ 220 โวลต์ ไปเป็นไฟตรงกี่โวลต์ครับ
3. หากแรงดันถูก Dimming จนมี Duty cycle ประมาณ 15% ดังรูปที่ 3 วงจรในรูปที่ 1 และ 2 จะยังคงใช้ได้กับ หลอด Bulb LED ได้ไหมครับ
- หากวงจรในรูปที่ 1 และ 2 ใช้กับหลอด Bulb LED ที่มีการ Dimming ได้ อยากทราบว่า รูปคลื่นแรงดัน Vdc จะออกมาลักษณะใด
- หากวงจรในรูปที่ 1 และ 2 ใช่ไม่ได้กับหลอด Bulb LED ที่มีการ Dimming อยากทราบว่า ต้องใช้วงจรใดแทนครับ และรูปคลื่นแรงดัน Vdc จะออกมาลักษณะใด
หากท่านใดทราบคำตอบทั้งหมด หรือ บางข้อ รบกวนช่วยชี้แนะให้ด้วยครับ
ขอบคุณล่วงหน้าสำหรับคำตอบครับ

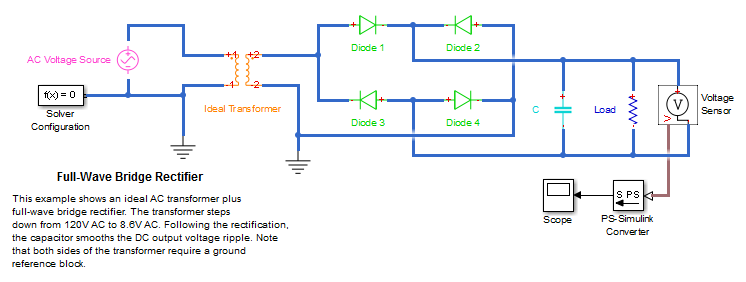

รูปที่ 1
รูปที่ 2
รูปที่ 3
รูปภาพ 1 จากเว็บ
http://www.mathworks.com/help/physmod/simscape/examples/full-wave-bridge-rectifier.html
รูปภาพ 2 จากเว็บ
http://www.neutron.rmutphysics.com/physicsboard/forum/index.php?topic=689.0
รูปภาพ 3 จากเว็บ
http://www3.telus.net/Whalco/SDim.htm
วงจรของหลอด LED ที่ใช้ Dimmer มีการแปลงไฟสลับเป็นไฟตรงอย่างไร
1. ผมเข้าใจว่า อย่างหลอด Bulb LED จะมี Driver เพื่อแปลงกระแสไฟสลับเป็นไฟตรง โดยใช้วงจร Full-Wave Bridge Rectifier ดังรูปที่ 1 และ 2 อยากถามว่าผมเข้าใจถูกต้องไหมครับ
2. ปกติ Driver ที่ใช้กับ หลอด Bulb LED จะแปลงไฟสลับ 220 โวลต์ ไปเป็นไฟตรงกี่โวลต์ครับ
3. หากแรงดันถูก Dimming จนมี Duty cycle ประมาณ 15% ดังรูปที่ 3 วงจรในรูปที่ 1 และ 2 จะยังคงใช้ได้กับ หลอด Bulb LED ได้ไหมครับ
- หากวงจรในรูปที่ 1 และ 2 ใช้กับหลอด Bulb LED ที่มีการ Dimming ได้ อยากทราบว่า รูปคลื่นแรงดัน Vdc จะออกมาลักษณะใด
- หากวงจรในรูปที่ 1 และ 2 ใช่ไม่ได้กับหลอด Bulb LED ที่มีการ Dimming อยากทราบว่า ต้องใช้วงจรใดแทนครับ และรูปคลื่นแรงดัน Vdc จะออกมาลักษณะใด
หากท่านใดทราบคำตอบทั้งหมด หรือ บางข้อ รบกวนช่วยชี้แนะให้ด้วยครับ
ขอบคุณล่วงหน้าสำหรับคำตอบครับ
รูปภาพ 1 จากเว็บ http://www.mathworks.com/help/physmod/simscape/examples/full-wave-bridge-rectifier.html
รูปภาพ 2 จากเว็บ http://www.neutron.rmutphysics.com/physicsboard/forum/index.php?topic=689.0
รูปภาพ 3 จากเว็บ http://www3.telus.net/Whalco/SDim.htm
