จาก ปัญหาลูกลอยอันละ ๕๐๐ บาท ที่ซื้อมาใช้ ซึ่งเลือกใช้ขนาดถึง ๑ นิ้ว แต่น้ำไม่สามารถ ไหลออกลงในแทงค์เก็บน้ำได้มากตามกำลังของมอเตอร์

เพราะรูทางน้ำออก ในระบบปิด เปิด มีขนาดเล็กราว ๓ หุน ทำให้เกิดแรงต้านในระบบท่อน้ำ ส่งผลทำให้มอเตอร์ปั๊มชัก ทำงานหนักแรงขึ้นมาก

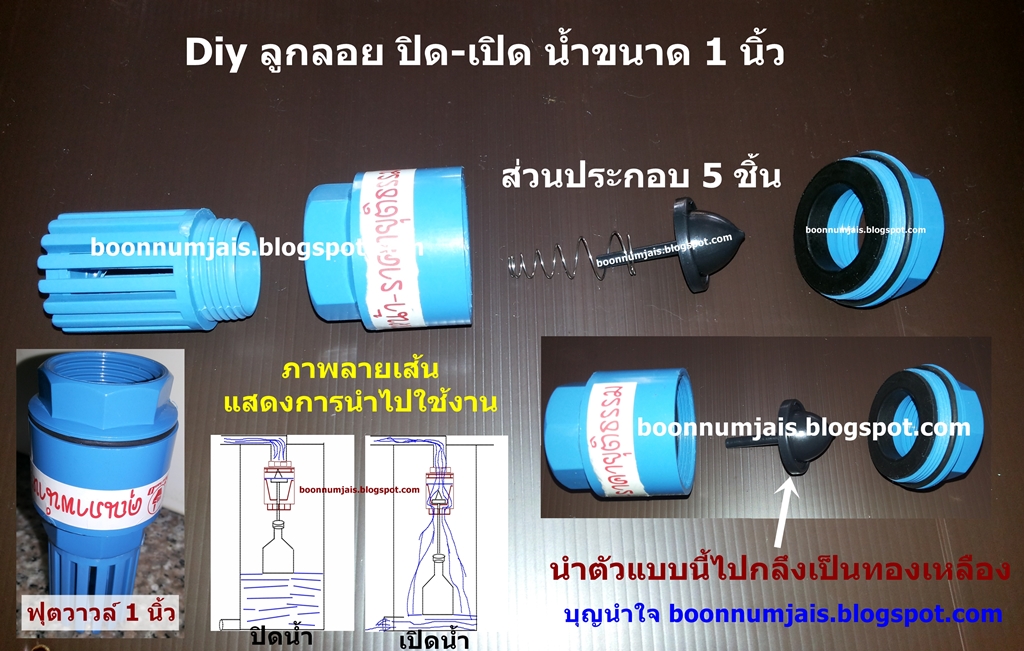

จึงมีแนวคิด ที่จะ DIY ลูกลอย ที่มีรูน้ำใหญ่ๆ ใช้เอง โดยคำนึงถึง ปริมาณน้ำควรไหลสะดวก รวดเร็ว และเมื่อน้ำเริ่มเต็มแทงค์

ลูกลอยจะลอยขึ้นด้วยแรงดันของน้ำในแทงค์ที่เพิ่มสูงขึ้น โดยใช้ฟุตวาวล์พลาสติก ขนาด ๑ นิ้วที่มีขายตามท้องตลาด + วิธีการดัดแปลงนิดหน่อย เราก็จะได้ลูกลอยประสิทธิภาพสูงไว้ใช้งาน

จุดประสงค์ การออกแบบ งาน DIY ดังภาพนี้ เพื่อนำไปใช้กับ ชุดมอเตอร์ปั๊มชักโซล่าเซลล์ ขนาดท่อดูด และ ท่อส่ง ๑ นิ้ว ที่ใช้แรงขับเคลื่อนด้วยมอเตอร์ 350 วัตต์

ค่า NDP. หรือค่า  Nock Down Pump สามารถทำได้ที่ 2.4 บาร์ ที่ระดับความสูง ราว ๒๐ เมตร หากใช้ลูกลอยที่ขายตามท้องตลาดทั่วไป ไม่ว่า จะเป็นขนาด ๑ นิ้ว หรือ ๖ หุน หรือ .๕ นิ้ว รูน้ำออกตรงลูกลอย ก็มีขนาดเท่ากันราว ๓ หุน จึงทำให้เกิดแรงต้านในระบบ ทำให้ปั๊มทำงานหนัก เมื่อมาใช้วิธี diy ลูกลอยนี้แล้ว น้ำจะไหลได้ดีขึ้น เพราะรูทางน้ำออกมีขนาดใหญ่ขึ้น




เส้นสีน้ำเงินในภาพเคลื่อนไหว คือ ปริมาณการไหลของน้ำ  เมื่อน้ำที่ก้นแทงค์ถูกปล่อยออก ขวดพลาสติกจะลดต่ำลง ส่งผลให้ ขวดดึงแกนลิ้นฟุตวาวล์ลงมาประกอบกับมวลน้ำในท่อมีการเคลื่อนตัว ชุดมอเตอร์ปั๊มชัก โซล่าเซลล์ อัตโนมัติ จะเริ่มทำงานทันที (ในสภาวะที่มีแสงแดด)

ทำให้น้ำไหลผ่านลงมา เมื่อน้ำเติมเต็มในแทงค์ มวลน้ำจะดันขวดพลาสติกให้ลอยขึ้น ส่งผลให้มีการดันแกนลิ้นฟุตวาวล์ขึ้นไปอุดรูน้ำ น้ำจากชุดมอเตอร์ปั๊มชักโซล่าเซลล์  หรือ เครื่องปั๊มน้ำ ที่ใช้ชุดโซลินอยล์วาวล์ไฟฟ้า ก็จะหยุดไหลโดยอัตโนมัติ
-----------------------------------

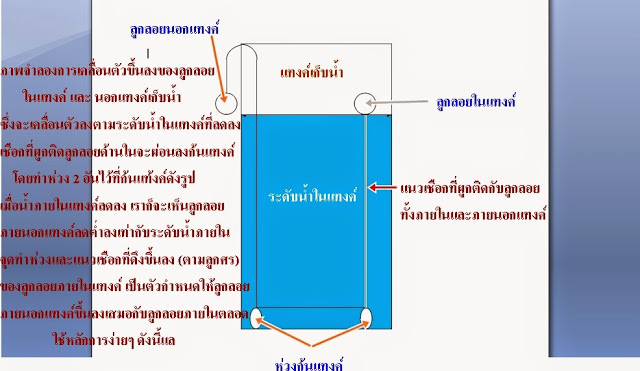

Diy ลูกลอยในแทงค์ เพื่อดูระดับน้ำนอกแทงค์ได้

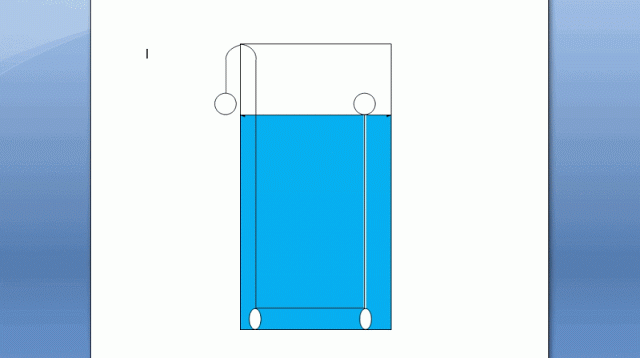

ภาพเคลื่อนไหว
แสดงลักษณะการเคลื่อนตัว ลดระดับ และ เพิ่มระดับในแนวดิ่งของลูกลอยทั้ง ๒ ลูก
โดยทำห่วงยึดไว้ที่ก้นแทงค์แล้วใช้เชือกเป็นตัวดึงระหว่างลูกลอยทั้ง ๒ ลูก
เครดิต[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้ http://linkadded.blogspot.com/2015/05/diy.html

เผยแพร่เป็นวิทยาทาน
