DIY... LNB แบบ Trio มีย่าน Cx1 และ KUx2(single + universal) ใส่จานมูฟ เพื่อให้ใช้งานได้ครอบคลุมทุกย่าน

ต่อเนื่องจาก กระทู้

http://pantip.com/topic/33713654

ปกติทั่วๆไป จะเห็นหัว c/ku ในแบบ duo  คือมีย่าน C อาจจะมี 1 หรือ 2 o/p   ย่าน  KU  มี 1 หรือ 2 o/p
ในส่วนของหัวย่าน KU  จะเป็นแบบ single หรือแบบ universal  แบบใดแบบหนึ่งเท่านั้น


เลยต่อยอดทำเป็นแบบ  TRio บนหัวชุดเดียวกัน คือ ย่าน C band  /  ย่าน Ku - single /   ย่าน Ku- universal

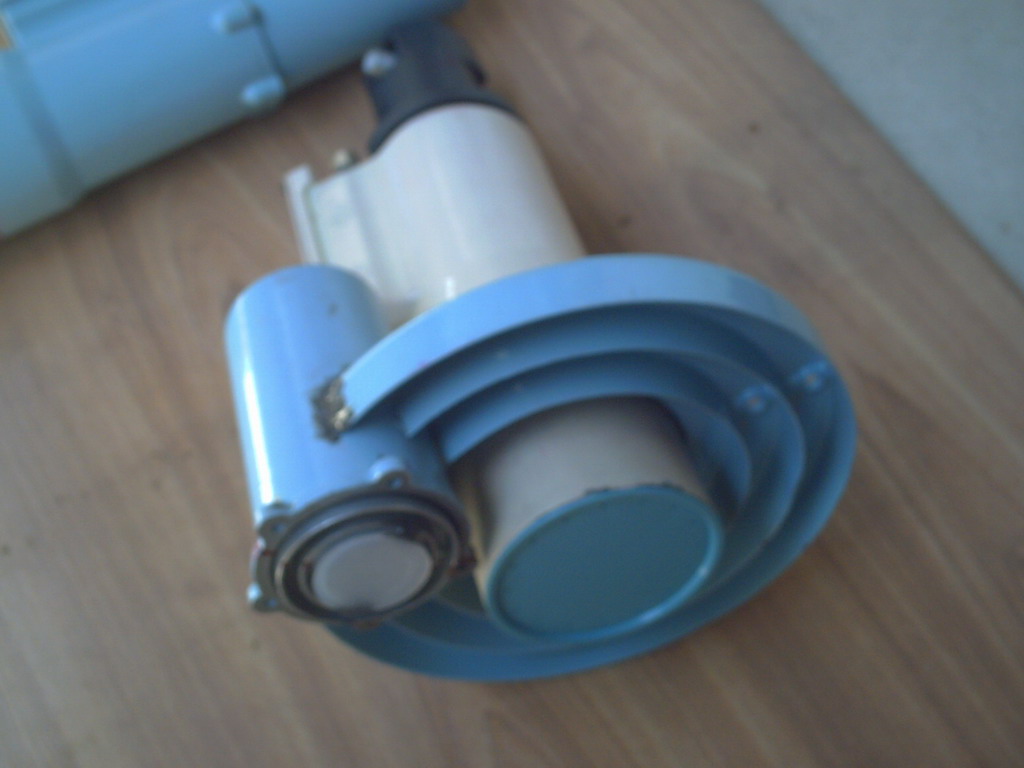

หัวบนสุดเป็นหัวย่าน  ku - universal
ตัวกลาง หัว c band  รุ่นเก่ามากแต่ยังใช้งานได้ดี  ของ psi c-2
ตัวที่เกาะด้านข้าง บนสกาล่าริง  หัว ku -13000 (single)

แบบนี้เอาหัว ku - univarsal เป็นตัวหลัก จึงเอาไว้ตรงแนวกลาง
หัว 13000  ไว้เกาะข้าง เป็นตัวรอง

ท่านใดจะเอาหัว 13000 เป็นตัวหลักก็ไม่ต้องรื้อหัว ku อันเดิมออก     เอาหัว ku - universal อันใหม่เกาะข้างแทน







เอียงมุมของหัว 13000 เล็งๆเข้าหาโฟกัสนิดนึง








จัดแนวการรับสัญญาณ   H - V ให้ตรงกับมาร์คที่ทำไว้   เพื่อการรับสัญญาณที่ถูกต้องสมบูรณ์
