วันนี้เรามาซ่อม ทีวี LED 40นิ้ว ของ ฟิลลิปส์ อาการคือ ไฟหน้าเครื่องโชว์  แต่ไม่มีภาพไม่มีเสียง เจ้าของโทรถามศูนย์แล้ว แค่ส่งเจ้าหน้าที่มาตรวจเช็คก็เกือบพันแล้ว ถ้ารวมซ่อมด้วย ก็ประมาณ 3500-4000 บาท เจ้าของเลยบอกเอาไว้ก่อน ก็เลยตกมาถึงเรา เพราะเครื่องหมดประกันแล้ว เรามาลงมือซ่อมกันเลย

ขั้นตอนการตรวจเช็ค

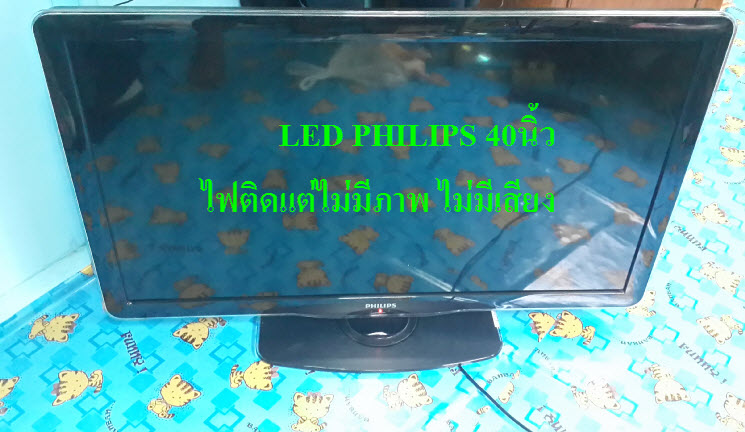

1.หลังจากที่ได้ลองเสียบปลั๊กแล้ว ไฟโชว์หน้าเครื่องติด แต่ไม่มีภาพ ไม่มีเสียง แต่เห็นแสงพื้นหลังสว่างนิดๆ จากการวิเคราะห์เบื้องต้น น่าจะเป็นที่วงจรภาพ

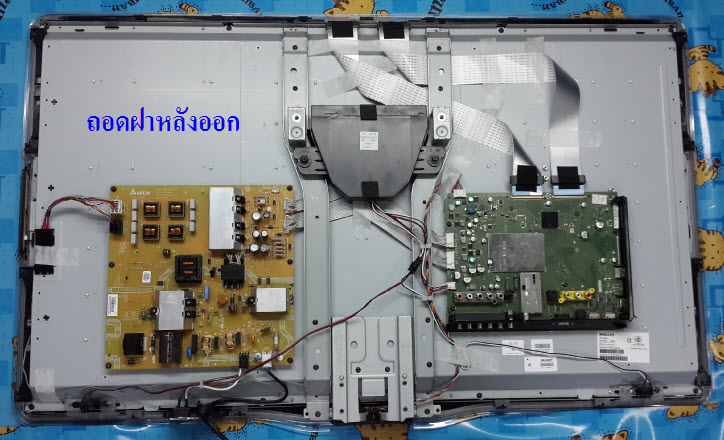

เพราะว่าหลอดแบล็กไลท์ติดแล้ว แต่ภาพไม่มี ก็ทำการรื้อเลย โดยถอดฝาครอบหลังออก

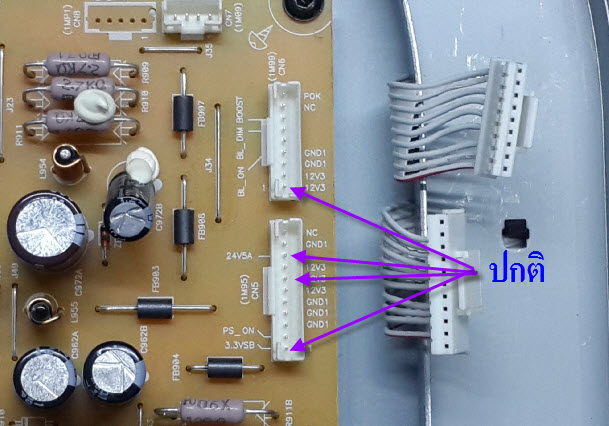

2.ทำตามสเตปช่าง คือตรวจเช็คแรงดัน ตามจุดต่างๆว่ามีไหม ถ้าแรงดันหายไปจุดใดจุดหนึ่งก็ทำการแก้ไข ให้มีก่อนถึงจะไปซ่อมจุดอื่นต่อ แต่จากที่ได้ทดสอบแล้ว แรงดันไฟทุกจุดมีปกติ นั้นก็หมายถึงว่า บอร์ดซัพพราย ใช้งานได้ปกติ

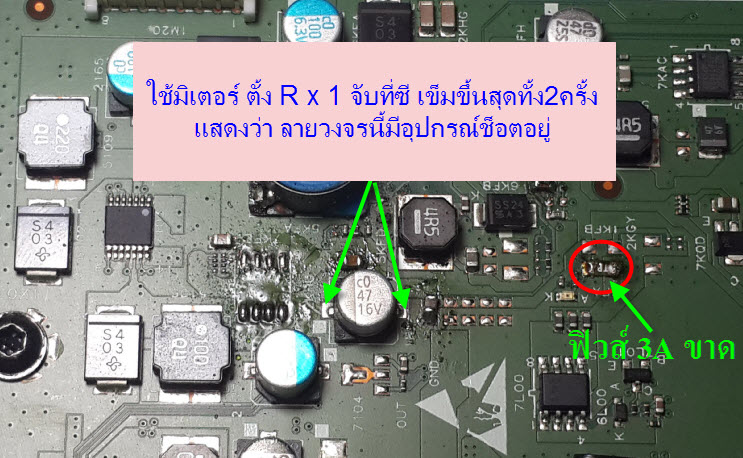

3.เมื่อบอร์ดซัพพรายปกติ เราก็ต้องย้ายบอร์ดไปที่เมนบอร์ด ทำการตรวจเช็คฟิวส์ก่อนเป็นอันดับแรก แล้วก็เจอฟิวส์หนึ่งตัวขาด เป็นฟิวส์ที่จ่ายแรงดันให้กับวงจรภาพด้วย นั้นหมายถึงว่าเราเข้าใกล้ตัวเสียแล้ว ไล่วงจรฟิวส์นั้นคร่าวๆ ว่ามีอุปกรณ์ใดบ้าง และได้ทำการวัดช็อตที่ตัวซีในวงจร ผลจากการวัดคือ วงจรช็อตอยู่ จากเข็มมิเตอร์ที่ตั้ง R x 1 ขึ้นสุดสเกลทั้ง 2ครั้งในการสลับวัด

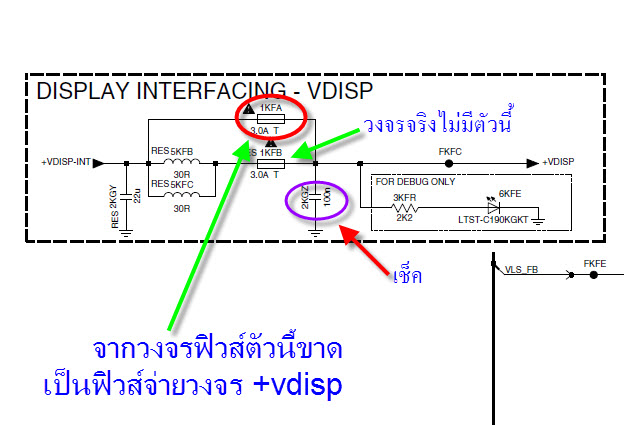

4.เมื่อเราทำการตรวจเช็คคร่าวๆว่ามีการช็อตของอุปกรณ์ เราก็ต้องไปหาวงจรมาเทียบดูว่ามีอุปกรณ์ตัวไหนที่อยู่ในวงจร ฟิวส์ที่ขาดบ้าง

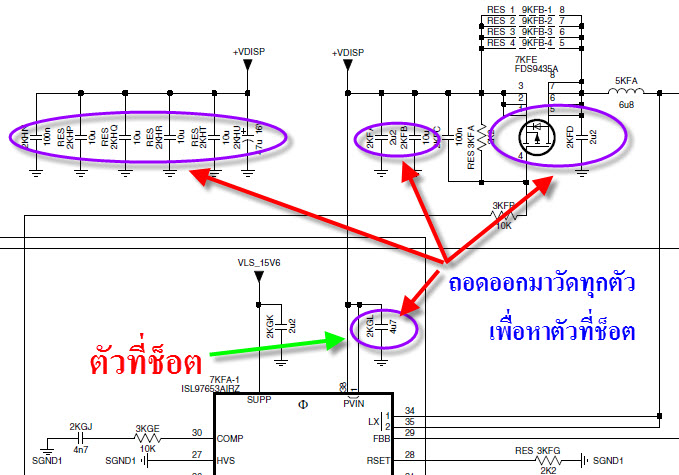

5.หลังจากได้วงจรมาแล้ว เราก็ไปตรวจเช็คในวงจรจริง แต่ในการตรวจเช็คว่าตัวไหนช็อต เราจะต้องถอดอุปกรณ์ทุกตัวในวงจรนั้นออกมาวัด นั้นหมายถึงว่าต้องใช้ความพยามยามอย่างมาก เพราะเป็นอุปกรณ์ แบบ ชิพ ตัวมันจะเล็กกว่าสมัยก่อนมากๆ

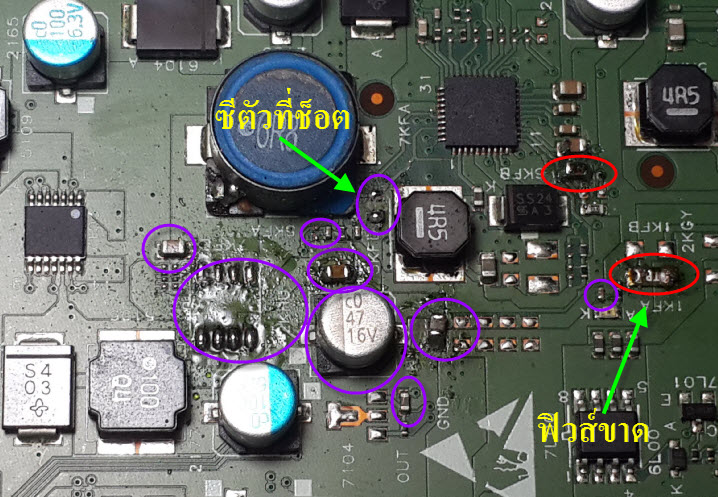

6.เมื่อค่อยๆอุปกรณ์ออกมาทีละตัว และทำการวัดค่า ก็ได้เจอซีไม่มีขั้วช็อตอยู่ 1ตัว เมื่อเอาออกแล้ว ก็วัดความต้านทานในวงจรใหม่อีกครั้ง ผลที่ได้คือ วงจรไม่ช็อตแล้ว ทำการทดสอบโดยเอา ลวดสายไฟเล็กใส่แทนฟิวส์แล้วลองเครื่อง ทีวีสามารถใช้งานได้ปกติมีภาพ เราก็ต้องไปซื้ออะไหร่มาเปลี่ยนใหม่

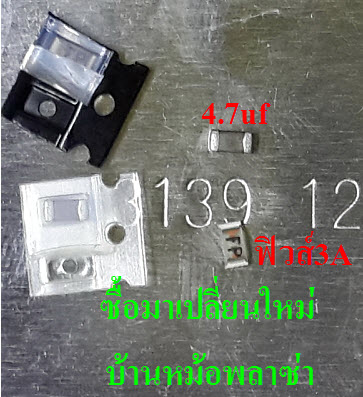

ผมไปซื้อ พวกนี้ได้ที่ บ้านหม้อพลาซ่า

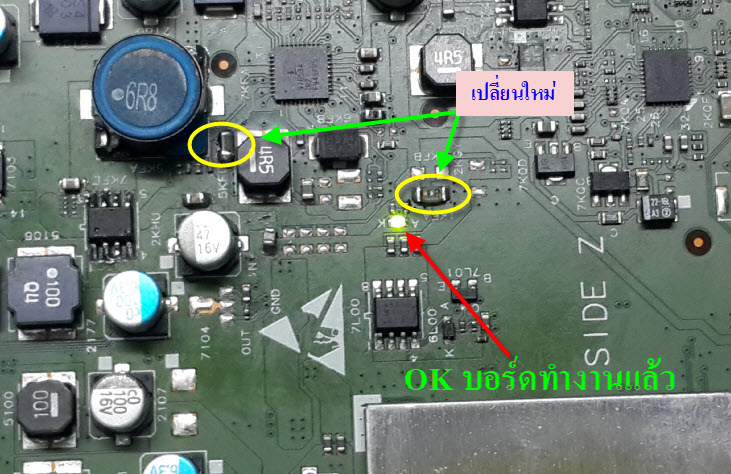

7.เมื่อได้อุปกรณ์มาแล้ว ก็ทำการเปลี่ยน หลังจากบัดกรีเสร็จแล้วต้องล้าง คราบฟลั๊กบัดกรีด้วย หลังจากเปลี่ยนอุปกรณ์ด้วยก็ทำการลองไฟ จะเห็นได้ว่า led ในบอร์ดสว่าง นั้นหมายถึงว่า เครื่องสามารถทำงานได้แล้ว

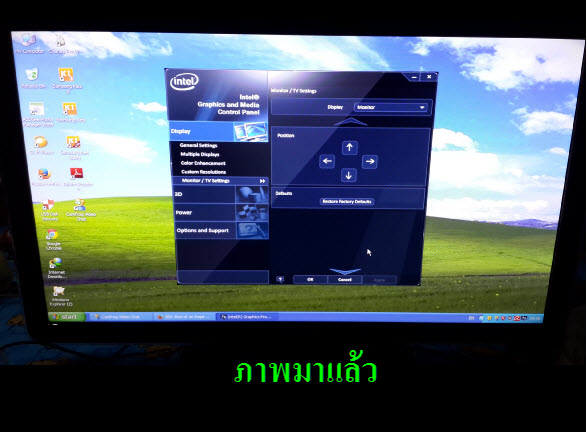

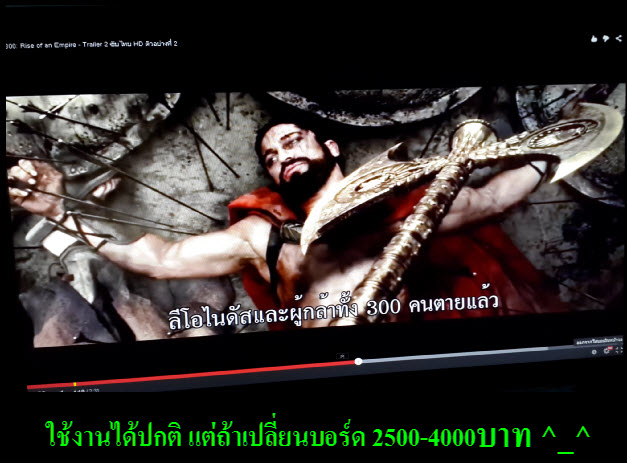

8.ประกอบเครื่อง และทำการทดสอบ
