สวัสดีค่ะ อยากทราบการต่อ 7447 กับ 7 segment (common anode)
ต้องต่ออย่างไรคะ พอดีว่าลองหาแล้วเจอแต่ ของ common cathod

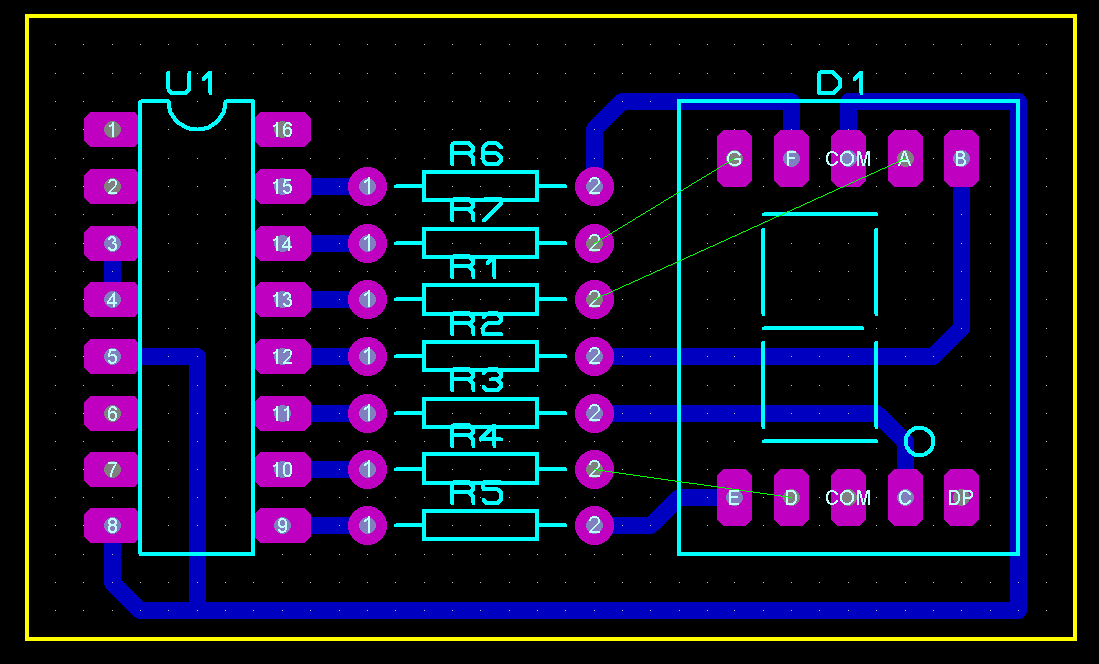

อันนี้รูป การต่อ 7447 กับ 7 segment (common cathod)


ซึ่ง ขา  LT (3) กับ ขา BI/RBO (4) ต่อกันอยู่
และขา RBI (5) กับ GND (8) และ COM ของ 7 segment ต่อกันอยุ่

แล้วถ้าเป็น common anode ต้องแก้ยังไงหรอคะ
พอดีว่าไม่รู้จริงๆ ขอบคุณล่วงหน้าค่ะ


ปล.ถ้าแท๊กห้องผิดต้องขออภัยด้วยค่ะ
