คำตอบที่ได้รับเลือกจากเจ้าของกระทู้
ความคิดเห็นที่ 2
ผลการทดสอบคือ
Eloop E14
Output 1 A จ่ายไฟจริง 0.8-1.3 A และ 5.10-5.13 V
Output 2.1 A จ่ายไฟจริง 0.44-0.45 A และ 5.0-5.02V
Yoobao YB-701
Output 1 A จ่ายไฟจริง 0.8-1.2 A และ 5.17 V
Output 2.1 A จ่ายไฟจริง 0.44-0.45 A และ 5.0V
จากข้อมูล เมื่อแรงดันไม่ได้ตกลงตำกว่า 5 V คืออยู่ 5.00 V+
เหตุใด
1. ทำไม Output 1A จึงสามารถจ่ายไฟให้เกินได้?
---- ไม่แปลก เพราะ วงจรจ่ายไฟ เป็นวงจรที่ใช่ร่วมกัน ทั้ง 1A และ 2.1A

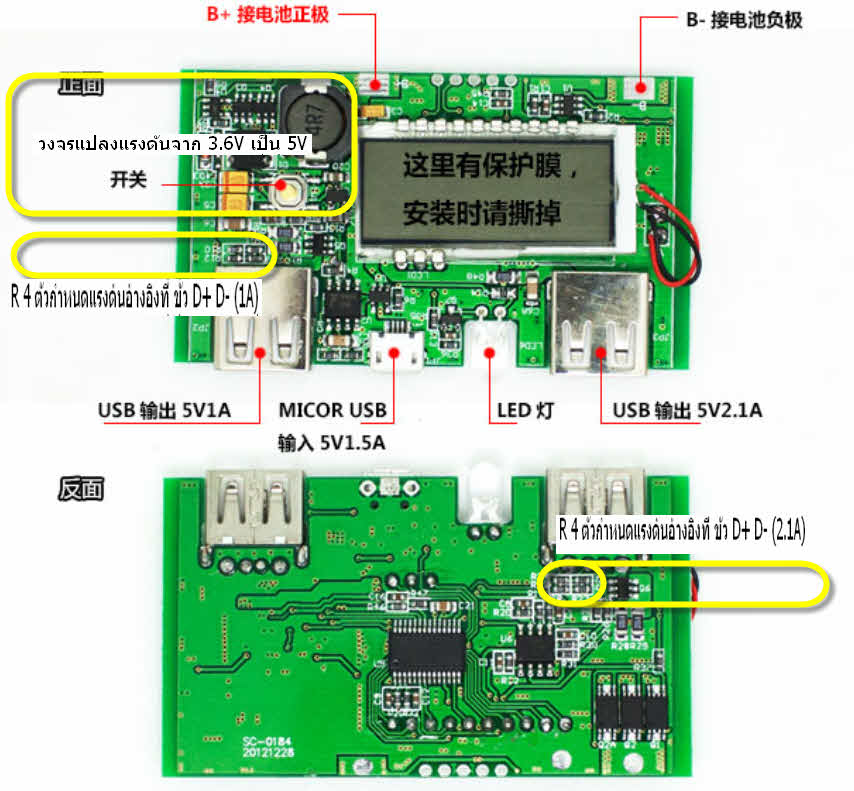

---- กล่าวง่ายๆ คือ วงจรที่มี-ขั้ว-จ่ายไฟ ออกเป็น 2 อัน ที่แตกต่าง ระหว่าง 1A และ 2.1A คือแรงดันไฟที่ขั้ว D+ และ D-
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้
---- โดย output 1A ขา D+ และ D- จะสร้างแรงดันอ้างอิง ค่า หนึ่ง
---- โดย output 2.1A ขา D+ และ D- จะสร้างแรงดันอ้างอิง ค่า อีกหนึ่ง
2. ทำไม Output 2.1A กลับจ่ายไฟได้เพียง 0.44-0.45A? (หรือเกิดเพราะมือถือเรา?)
---- เกิดจากมือถือ ที่อ่าน แรงดันอ้างอิง ที่ขา D+และD- แล้วตีความว่า ขั้วนั้นจ่ายกระแสได้แค่ 500mA
---- อ้างอิงในกรณี เครืองที่มาต่อ ไม่ใช่ IPhone เพราะแรงดันอ้างอิง ที่ขั้ว 2.1A เป็นแรงดันอ้างอิง ตามข้อกำหนดของ IPhone
---- แต่เครื่อง Samsung LG และ ยี่ห้ออื่น ไม่ได้ใช้แรงดันอ้างอิงนี้ ส่วนใหญ่ เป็นการ short D+ และ D- เข้าหากัน หรือ ปล่อย D+/D-ไว้ลอยๆ

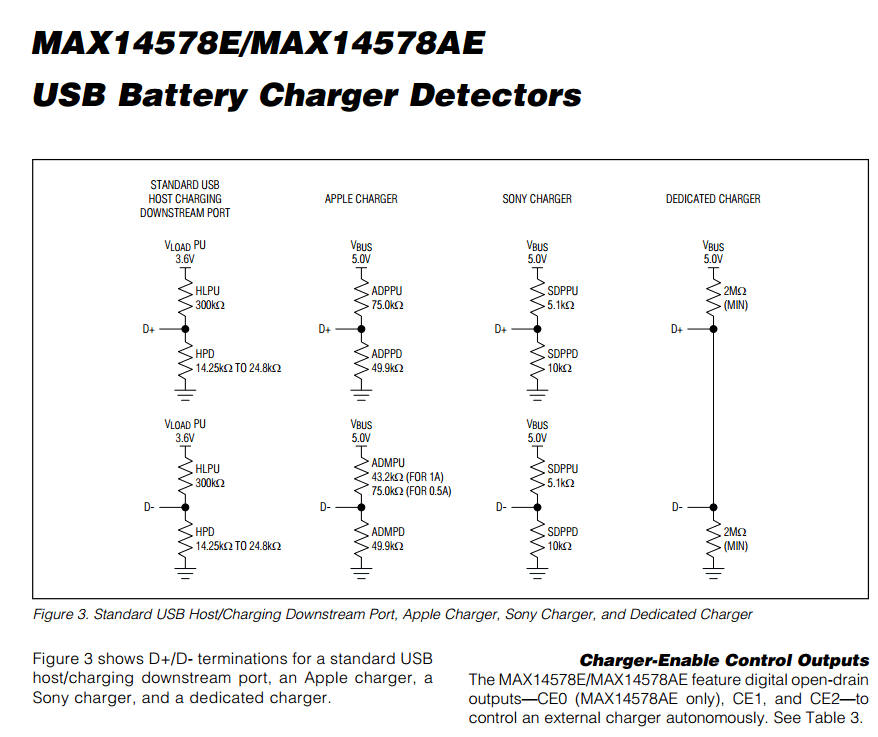

ตัวอย่าง การต่อ แรงดันอ้างอิง แบบต่างๆ ที่ข้ว USB
http://f.ptcdn.info/212/027/000/1420615272-1720151419-o.gif
.
Eloop E14
Output 1 A จ่ายไฟจริง 0.8-1.3 A และ 5.10-5.13 V
Output 2.1 A จ่ายไฟจริง 0.44-0.45 A และ 5.0-5.02V
Yoobao YB-701
Output 1 A จ่ายไฟจริง 0.8-1.2 A และ 5.17 V
Output 2.1 A จ่ายไฟจริง 0.44-0.45 A และ 5.0V
จากข้อมูล เมื่อแรงดันไม่ได้ตกลงตำกว่า 5 V คืออยู่ 5.00 V+
เหตุใด
1. ทำไม Output 1A จึงสามารถจ่ายไฟให้เกินได้?
---- ไม่แปลก เพราะ วงจรจ่ายไฟ เป็นวงจรที่ใช่ร่วมกัน ทั้ง 1A และ 2.1A
---- กล่าวง่ายๆ คือ วงจรที่มี-ขั้ว-จ่ายไฟ ออกเป็น 2 อัน ที่แตกต่าง ระหว่าง 1A และ 2.1A คือแรงดันไฟที่ขั้ว D+ และ D-
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้
---- โดย output 1A ขา D+ และ D- จะสร้างแรงดันอ้างอิง ค่า หนึ่ง
---- โดย output 2.1A ขา D+ และ D- จะสร้างแรงดันอ้างอิง ค่า อีกหนึ่ง
2. ทำไม Output 2.1A กลับจ่ายไฟได้เพียง 0.44-0.45A? (หรือเกิดเพราะมือถือเรา?)
---- เกิดจากมือถือ ที่อ่าน แรงดันอ้างอิง ที่ขา D+และD- แล้วตีความว่า ขั้วนั้นจ่ายกระแสได้แค่ 500mA
---- อ้างอิงในกรณี เครืองที่มาต่อ ไม่ใช่ IPhone เพราะแรงดันอ้างอิง ที่ขั้ว 2.1A เป็นแรงดันอ้างอิง ตามข้อกำหนดของ IPhone
---- แต่เครื่อง Samsung LG และ ยี่ห้ออื่น ไม่ได้ใช้แรงดันอ้างอิงนี้ ส่วนใหญ่ เป็นการ short D+ และ D- เข้าหากัน หรือ ปล่อย D+/D-ไว้ลอยๆ

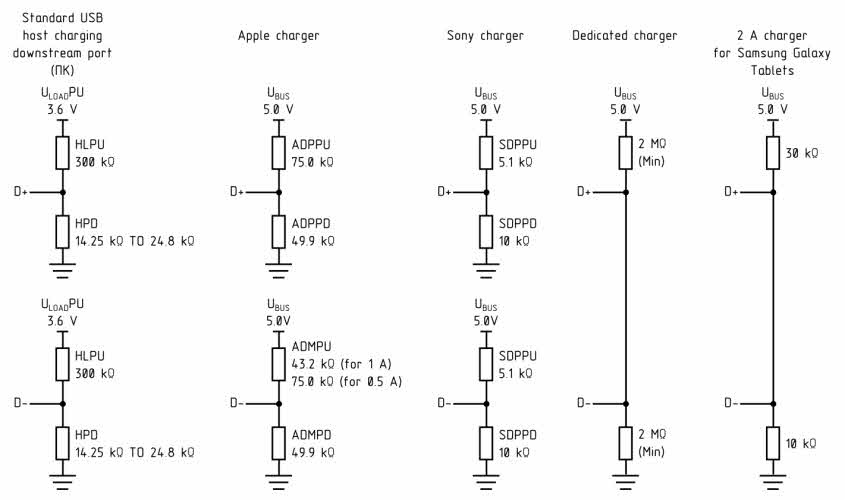

ตัวอย่าง การต่อ แรงดันอ้างอิง แบบต่างๆ ที่ข้ว USB
http://f.ptcdn.info/212/027/000/1420615272-1720151419-o.gif
.
แสดงความคิดเห็น
การชาร์จแบตเตอรี่มือถือ จาก Power Bank และYoobao Adapter ที่ช่อง Output 2.1 A ทำไมจ่ายไฟเพียง 0.45A
บังเอิญเพิ่งได้ Charger Doctor (Amp and Volt meter) ด้วยความรู้ด้านไฟฟ้า และไอทีที่มีอันน้อยนิด (-.-!) จึงอยากลองทดสอบ!!!!! อุปกรณ์กับเค้าบ้าง
โดยทดสอบชาร์จมือถือ Lenovo K910 ซึ่งปกติหากใช้ Adapter ที่ติดมากับเครื่อง Spec 1.5A และ5.0V จ่ายไฟจริงได้ที่ 0.8-1.2 A และ5.0V โดยชาร์จที่ระดับแบตเตอรี่คงเหลือในมือถือ 60%-90% จึงใช้เงื่อนไขเดียวกันในการทดสอบ Eloop E14 และYoobao YB-701
ผลการทดสอบคือ
Eloop E14
Output 1 A จ่ายไฟจริง 0.8-1.3 A และ 5.10-5.13 V
Output 2.1 A จ่ายไฟจริง 0.44-0.45 A และ 5.0-5.02V
Yoobao YB-701
Output 1 A จ่ายไฟจริง 0.8-1.2 A และ 5.17 V
Output 2.1 A จ่ายไฟจริง 0.44-0.45 A และ 5.0V
เหตุใด
1. ทำไม Output 1A จึงสามารถจ่ายไฟให้เกินได้?
2. ทำไม Output 2.1A กลับจ่ายไฟได้เพียง 0.44-0.45A? (หรือเกิดเพราะมือถือเรา?)
ขอความกรุณา พี่ๆน้องๆ ที่มีประสบการณ์ หรือ ความรู้ความสามารถ ช่วยชี้แนะด้วยครับ
จะลองเดากันดูก็ได้นะครับ อาจเกิดแนวทางในการค้นหาคำตอบก็ได้ครับ
(ตอนนี้หาความรู้จากเวบต่างๆทั้งใน และนอกประเทศแล้วก็ยังไม่ได้คำตอบเลยครับ (T-T))
