ทำ DIY dance pad PUMP แต่ติดหลายๆที่ครับ รบกวนช่วยผมหน่อย โดยเฉพาะเรื่องวงจร T__T

คำถามนะครับ จุ๊บๆจุ๊บๆ ไม่อ่านด้านล่างก็ได้นะครับ แต่ถ้าไม่เข้าใจคำถามก็น่าจะเป็นประโยชน์บ้าง ร้องไห้

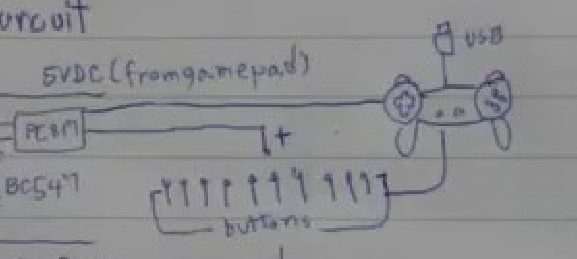

๑. ผมงงช่วงขวาๆอะครับ ช่วง optocoupler-joystick
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้
ซึ่งปกติ joystick มันทำงานแบบ โดยให้มันครบวงจรถึงจะนับว่ากด

จุ๊บๆ :: อยากทราบว่า มันมีวิธีอะไรที่เอาสัญญาณจาก optocoupler มาเป็นการกดปุ่มได้อะครับ :: จุ๊บๆ
จุ๊บๆ :: อีกอย่างคือ มันใช้ transistor+optocoupler แยกสายไฟได้เลยเหรอครับ ว่าปุ่มนี้คือปุ่มอะไร:: จุ๊บๆ

๒. เอา 5V DC จาก USB แยกเป็นสองทางได้เลยใช่ไหมครับ เพราะแยกขนานก็ยัง 5V เท่าเดิม แยกแค่กระแสใช่รีเปล่าครับ
๓. terminal block (เสียบสายไฟแล้วขันน็อต เอาไว้ต่อสายไฟ)ชื่อภาษาไทยเรียกว่าอะไรเหรอครับ เวลาไปซื้อเรียกทับชื่อได้เลยรึเปล่าครับ

____________________________________________________________
____________________________________________________________
ผมอยากทำ dance mat เกม Pump it UP เองครับผม เพราะว่าแผ่นที่ขายทั่วเป็นเป็นของ DDR ซึ่งไม่มีปุ่มตรงกลาง
ผมลองไปศึกษาเรื่องวงจร ก็ได้ความบ้างเล็กน้อยเรื่อง optocoupler, transistor แต่ก็ยังไม่เข้าใจ 100% ร้องไห้
ปล. ผมขอใส่รูปไว้ในสปอยทุกอันเลยนะครับ เพราะคิดว่ารูปเยอะ

สิ่งที่ทำตอนนี้คือ โหลดเกมมาเรียบร้อยแล้ว (40 GB)ออกมาเป็นรูปร่างแล้ว ถ้าทดสอบวงจรผ่านก็ทำยาวๆเลยครับ

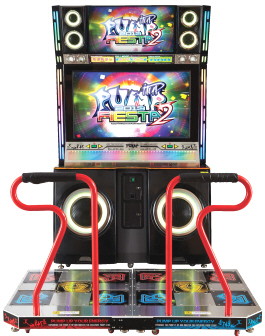

หน้าตาตู้เกมประมาณนี้ครับ
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้

ผมจะทำตามเป็นเทปอลูมิเนียมแปะ พอเอาเท้าเหยียบจะครบวงจร เหมือนเรากดปุ่มครับ
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้

ซึ่งรายระเอียดวงจรพี่เขาได้ให้ไว้แล้ว นี่แหละครับที่ผมงง
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้
แก้ไขข้อความเมื่อ
คำตอบที่ได้รับเลือกจากเจ้าของกระทู้
ความคิดเห็นที่ 2

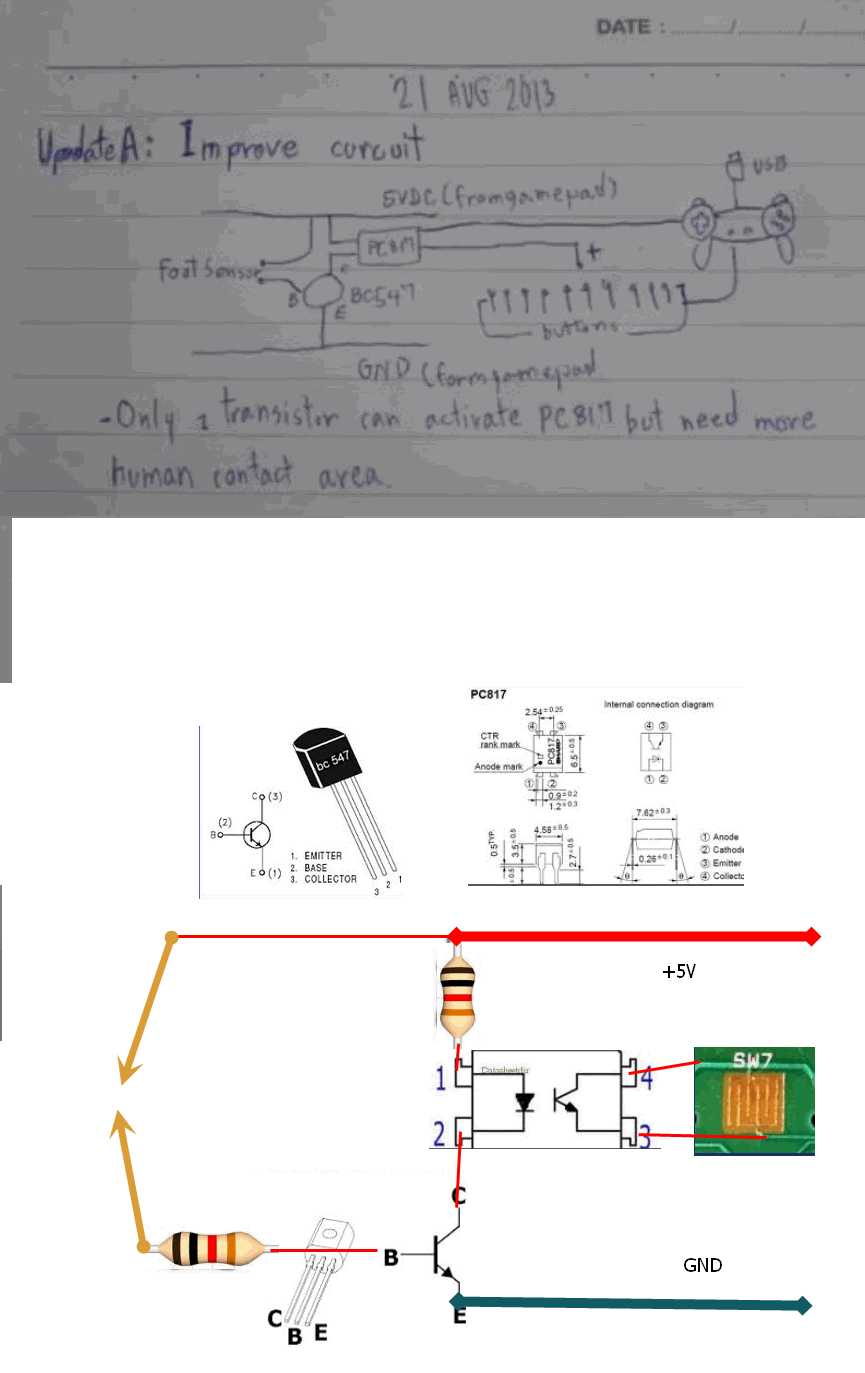

เราเห็นว่า วงจรไม่สมบรูณ์ ขาด R ที่กำหนดกระแสไหลผ่าน TR และ OPTO
ค่าที่ใช้ 1K - 2.2K

จากรูป
1. สำหรับ keypad 1 ตัว ถ้ามี 10 ตัว ก็ 10 ชุด
2. ถ้า keypad ตัวไหนไม่ทำงาน ก็ให้สลับจุดบัคกรี keypad (PC817 pin3,4)
