รบกวนสอบถามเรื่องเกี่ยวกับความต่างเฟสหน่อยครับ

กระทู้คำถาม

พอดีผมเรียนวิศวะคอม แล้วมีเรียนวิชาเกี่ยวกับอิเล็กทรอนิกส์ ตอนที่ทำแบบฝึกหัดในห้อง(การประยุกต์ใช้Op-amp)โดยต่อวงจรตามรูปข้างล่าง แล้วใช้Oscilloscopeวัดที่V_iและV_o แล้วก็บันทุกค่าต่างๆลงไป พอถึงPhase ShiftในScropeจะมี2กราฟคือiและo มันไม้อยู่ในตำแหน่งที่สามารถอ่านได้ง่าย(0 90 180 270) ผมเลยใช้วิธีกะระยะเอา เช่น จุดที่สูงที่สุดของคลื่นแรก(V_i)2ลูกห่างกัน4ช่องของกราฟ ถ้ายอดคลื่นV_oอยู่ตรงเส้นที่2พอดีคือ180 แต่ถ้าอยู่ก่อนก็จะแบ่งเป็นช่องเล็กจำนวนหนึ่งแล้วเอาไปหาร180 ก็จะได้ค่าองศาต่อช่องแล้วดูว่าห่างจากจุด180มาเท่าไหร่ ก็เอา180ลบออกด้วยค่านั้น ซึ่งตอนที่ในห้องอ.บอกว่าวิธีนี้ถูกแล้ว แต่พออ.เอาในบันทึกมาคืนปรากฏว่าผิดทั้งห้องเลย(ซึ่งถ้าผิดเป็นบางกลุ่มก็จะไปแปลก)

ผมเลยอยากถามว่าผมทำอะไรผิดไปหรือเปล่าครับ ค่าถึงออกมาไม่ถูกเลย หรือถ้าOscilloscope(Rigol DS1102CD()ตัวที่ผมใช้มีวิธีวัดออกมาเป็นค่าเลยหรือเปล่าครับ

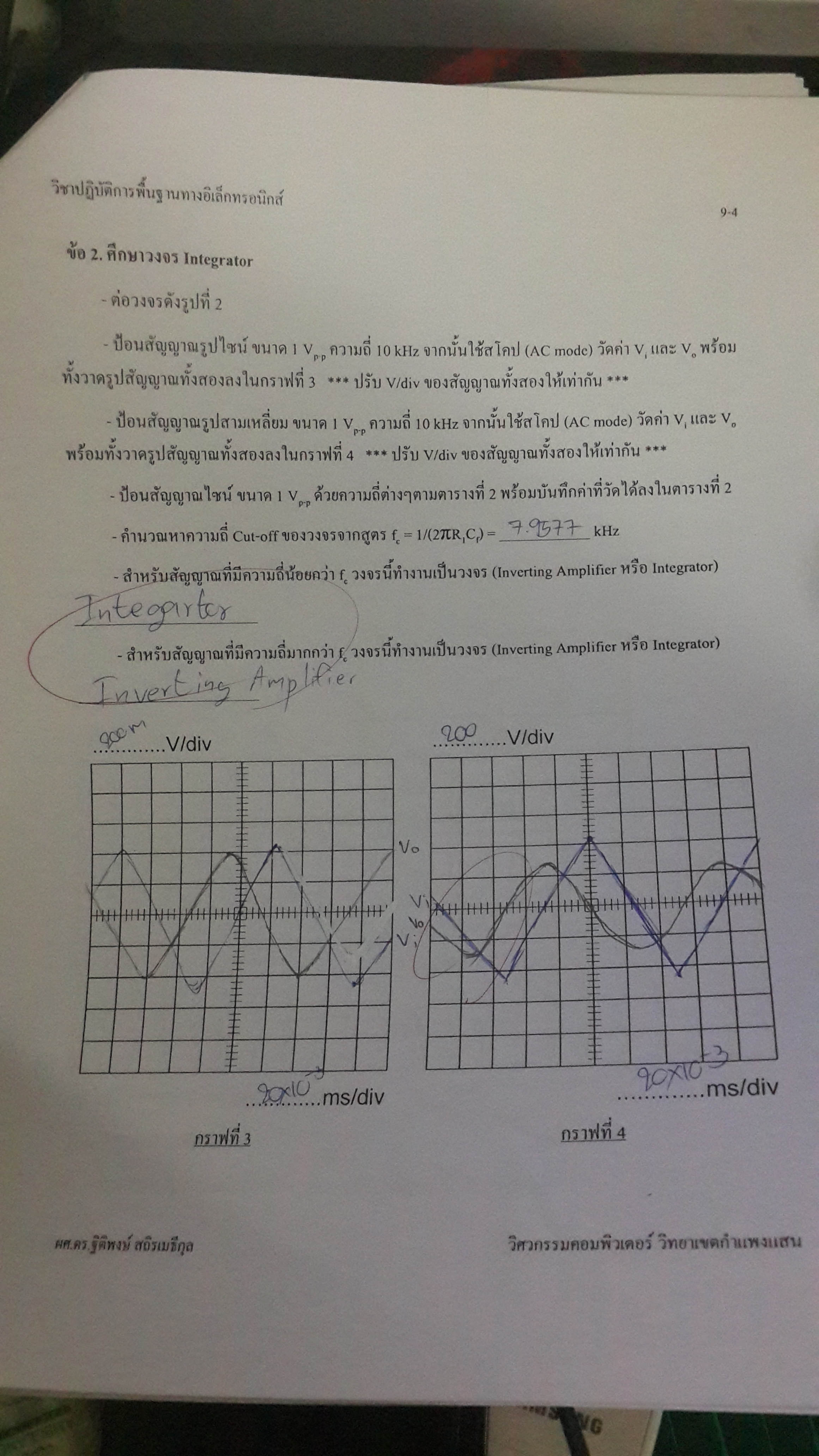

Labชีท 1
