ความคิดเห็นที่ 1

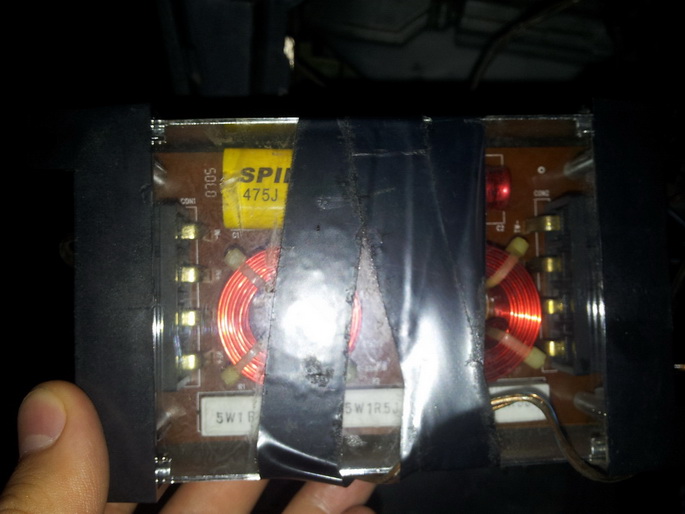

passive crossover network แบบ 2ทาง
คือกล่องวงจร แบ่ง ความถี่สัญาณความถี่แบบไม่ต้องใช้ไฟเลี้ยง
พอต่อสายลำโพงที่ออกมาจากPower Amp หรือ FRONT END มาเข้ากล่องนี้ เสร็จแล้ว ก็ต่อสายออก ไป ลำโพง เสียงแหลม 1 เส้น
เสียงกลาง 1 เส้น (ลำโพง1คู่ ใช้ 2ตัว)

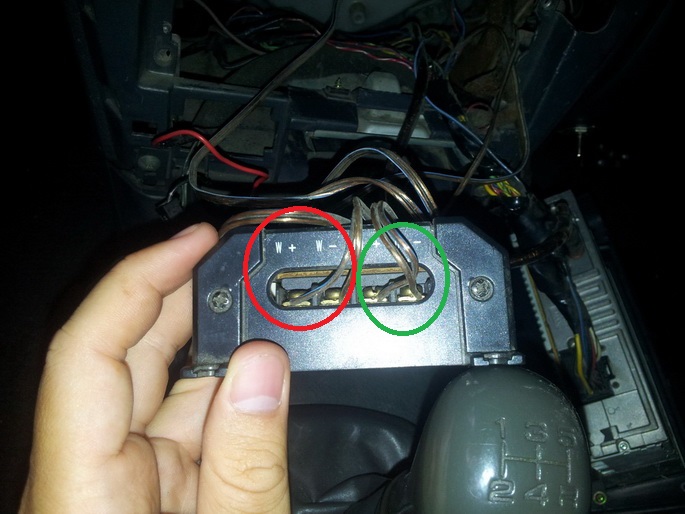

วงแดง ต่อไป ลำโพง เสียงกลาง woofer
วงเขียว มาจากPower Amp หรือ FRONT END (อย่างใดอย่างหนึ่ง)

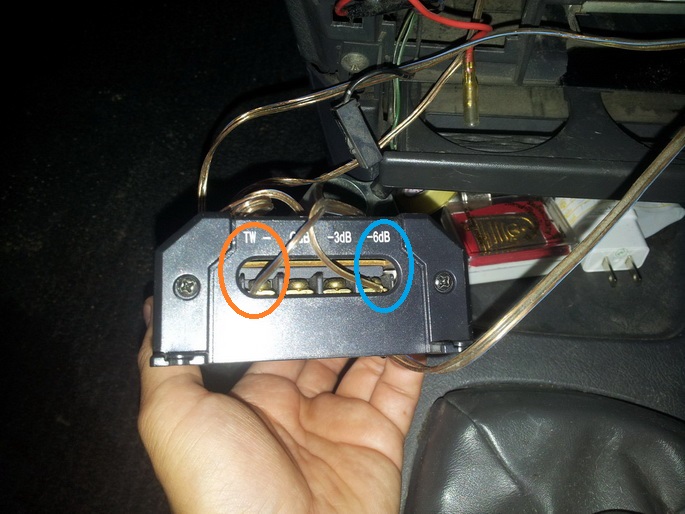

วงส้ม ต่อไปขั้ว - ของ ลำโพงเสียงเแหลม tweeter
วงสีฟ้า ต่อไปขั้ว+ ของ ลำโพงเสียงเแหลม tweeter

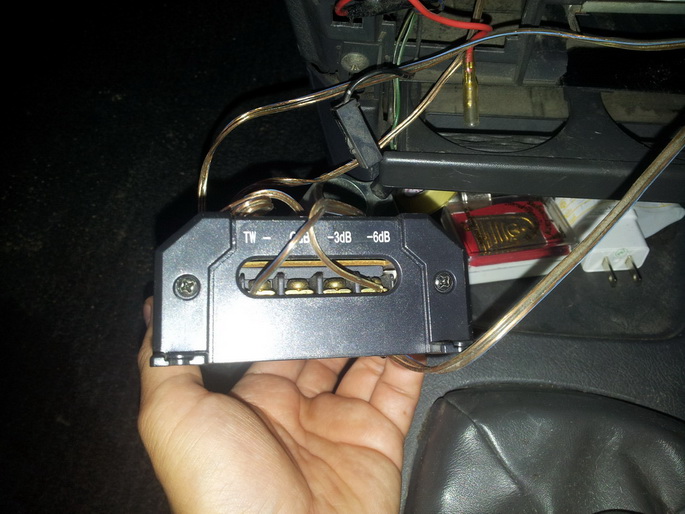

ป.ล ที่วงฟ้าต่อ -6 หมายถึง ลดทอน สัญาณ มา -6db คาดว่า ลำโพงเสียงเแหลม อยู่บนแดสบรอด์ เพื่อไม่ให้ เสียงมันจัด หรือ ดังกว่าเสียงกลาง
คือกล่องวงจร แบ่ง ความถี่สัญาณความถี่แบบไม่ต้องใช้ไฟเลี้ยง
พอต่อสายลำโพงที่ออกมาจากPower Amp หรือ FRONT END มาเข้ากล่องนี้ เสร็จแล้ว ก็ต่อสายออก ไป ลำโพง เสียงแหลม 1 เส้น
เสียงกลาง 1 เส้น (ลำโพง1คู่ ใช้ 2ตัว)
วงแดง ต่อไป ลำโพง เสียงกลาง woofer
วงเขียว มาจากPower Amp หรือ FRONT END (อย่างใดอย่างหนึ่ง)
วงส้ม ต่อไปขั้ว - ของ ลำโพงเสียงเแหลม tweeter
วงสีฟ้า ต่อไปขั้ว+ ของ ลำโพงเสียงเแหลม tweeter
ป.ล ที่วงฟ้าต่อ -6 หมายถึง ลดทอน สัญาณ มา -6db คาดว่า ลำโพงเสียงเแหลม อยู่บนแดสบรอด์ เพื่อไม่ให้ เสียงมันจัด หรือ ดังกว่าเสียงกลาง
▼ กำลังโหลดข้อมูล... ▼
แสดงความคิดเห็น
คุณสามารถแสดงความคิดเห็นกับกระทู้นี้ได้ด้วยการเข้าสู่ระบบ
อุปกรณ์นี้คืออะไร Soundscreamรุ่นใหน รบกวนช่วยเข้ามาตอบด้วยครับ ขอบคุณครับ
พอดีผมจะเปลี่ยน FRONT ใหม่ครับ เลยลองแกะช่องใส่วิทยุออกมาดู

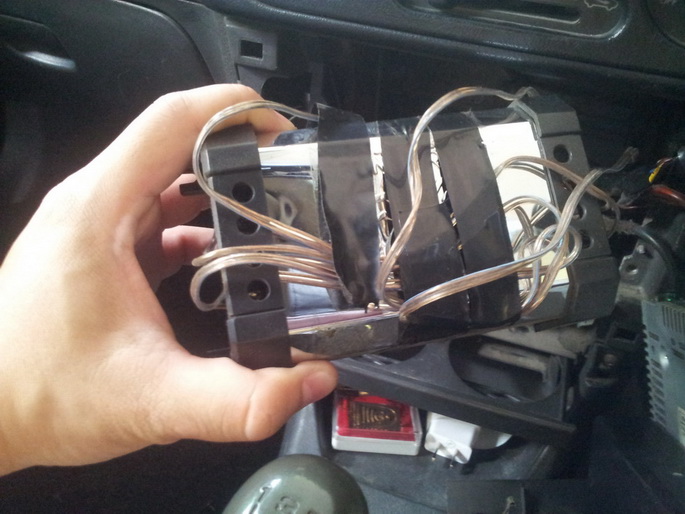

เจออั่ยแท่งนี้วางอยู่ในตัวรถ (ตอนแรกนึกว่ารถโดนวางระเบิด)
อยากทราบว่ามันคืออะไร ใช้งานอย่างไร รุ่นหรือรหัสอะไร
ขอบคุณมากครับ
ข้อมูลเพิ่มเติม
1.ติดเครื่องเสียงชุดนี้มาเกือบ5ปีแล้วครับ
2.มีSUB BOX ของ PRISM PSW8
3.แล้วก็ติดลำโพงหน้า2 หลัง2 +ทวีตเตอร์2 ของSoundscream
( ตอนนั้นผมให้เค้าติดเครื่องเสียง เน้นเพราะไม่เน้นดัง
แต่ใช้ FRONT Sonyของเดิม + แดมป์ประตูคู่หน้า โดนไป12,000บาท )
