รูป๑
ไดอะแกรมการเดินท่อ ถังน้ำบนดิน-ใต้ดิน แบบมีระบบบายพาส ให้ใช้น้ำได้ยามไฟฟ้าดับ
รูป๒
ไดอะแกรมการเดินท่อ ถังน้ำบนดิน แบบมีระบบบายพาส ให้ใช้น้ำได้ยามไฟฟ้าดับ
รูป๓
ไดอะแกรมการเดินท่อ ถังน้ำใต้ดิน แบบมีระบบบายพาส ให้ใช้น้ำได้ยามไฟฟ้าดับ
รูป๔
ไดอะแกรมการเดินท่อ แบบใช้ได้สองแบบ(ใช้น้ำประปาตรงและใช้ปั๊ม) ทั้งสองชั้น
หมายเหตุ ในรูป ออกแบบให้ประหยัดที่สุด จะใช้บอลวาล์วทองเหลืองดีๆทุกจุดก็ได้
รูป๕
ไม่ควรใช้ฟูตวาล์วpvc ควรใช้ฟูตวาล์วทองเหลืองเท่านั้น
รูป๖
กรณีใช้ปั๊มดูดน้ำจากถังใต้ดิน ควรทำวาล์วล่อน้ำให้ปั๊มด้วย
ต้นโพธิ์ต้นไทรขอรวบรวมสาระเรื่องระบบท่อ และอื่นๆ ที่รวบรวมไว้ ไว้ที่กระทู้นี้ เพื่อจะได้ค้นหาได้ง่ายๆ
ไดอะแกรมการเดินท่อ ถังน้ำบนดิน-ใต้ดิน แบบมีระบบบายพาส ให้ใช้น้ำได้ยามไฟฟ้าดับ
รูป๒
ไดอะแกรมการเดินท่อ ถังน้ำบนดิน แบบมีระบบบายพาส ให้ใช้น้ำได้ยามไฟฟ้าดับ
รูป๓

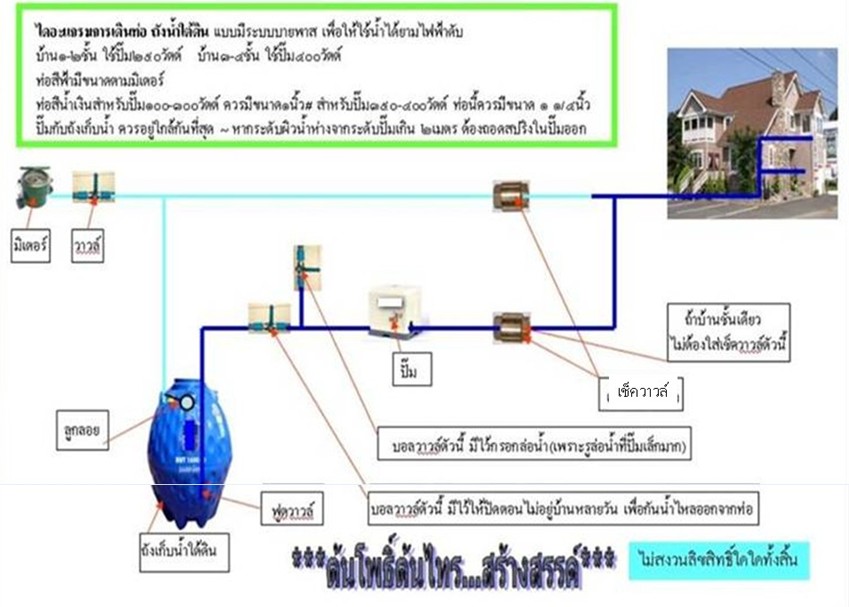

ไดอะแกรมการเดินท่อ ถังน้ำใต้ดิน แบบมีระบบบายพาส ให้ใช้น้ำได้ยามไฟฟ้าดับ
รูป๔

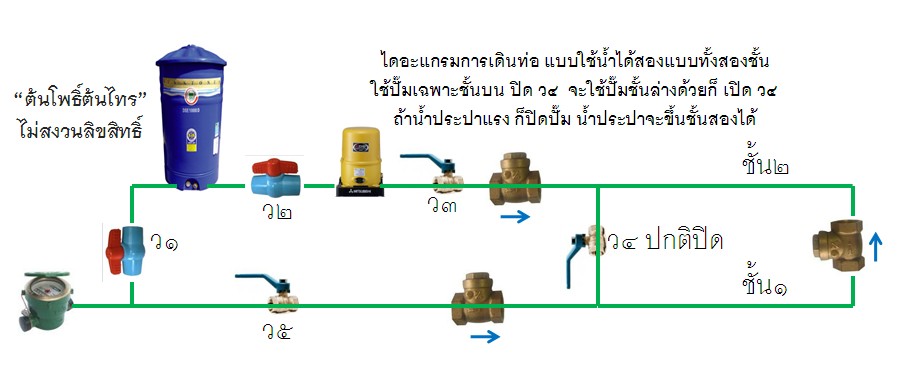

ไดอะแกรมการเดินท่อ แบบใช้ได้สองแบบ(ใช้น้ำประปาตรงและใช้ปั๊ม) ทั้งสองชั้น
หมายเหตุ ในรูป ออกแบบให้ประหยัดที่สุด จะใช้บอลวาล์วทองเหลืองดีๆทุกจุดก็ได้
รูป๕

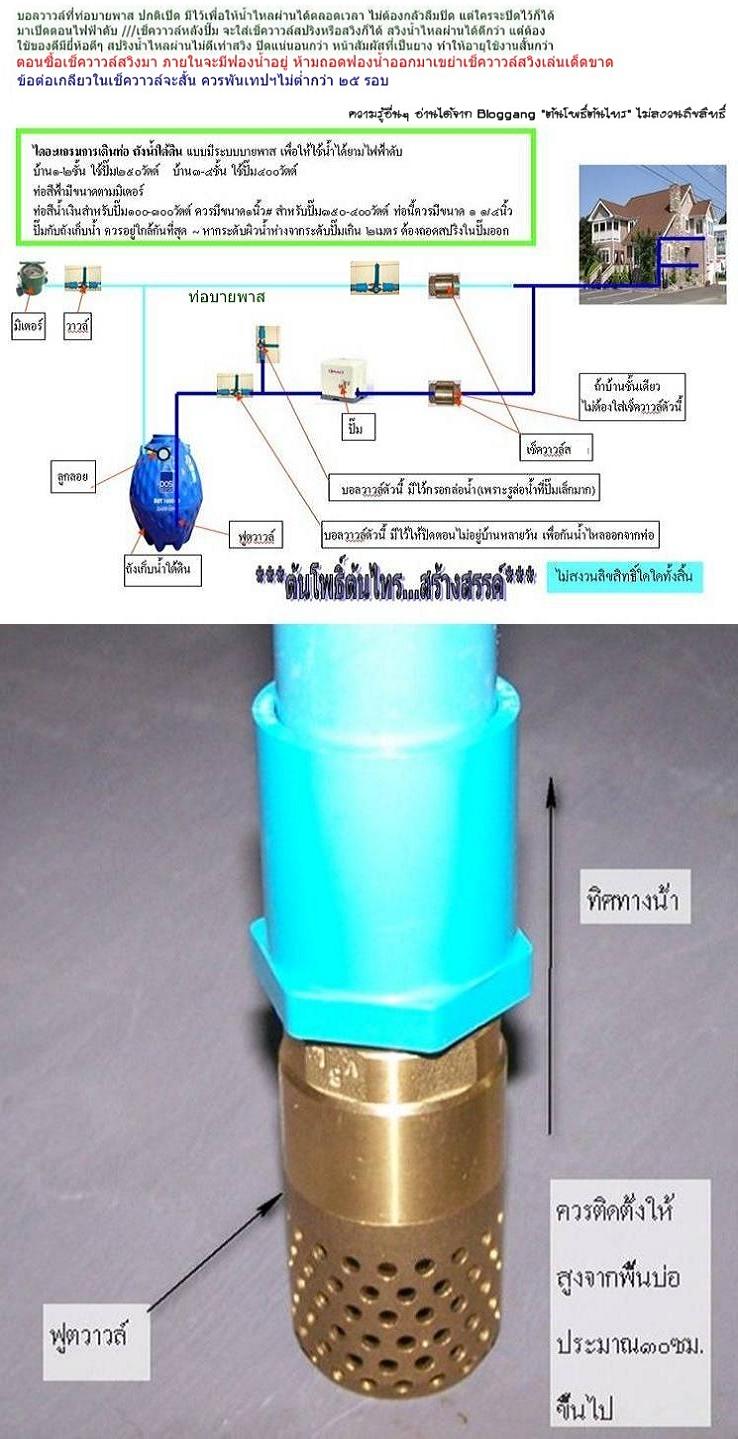

ไม่ควรใช้ฟูตวาล์วpvc ควรใช้ฟูตวาล์วทองเหลืองเท่านั้น
รูป๖

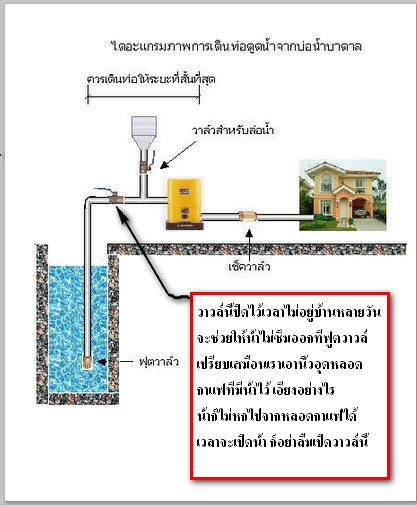

กรณีใช้ปั๊มดูดน้ำจากถังใต้ดิน ควรทำวาล์วล่อน้ำให้ปั๊มด้วย
