สวัสดีเพื่อนชาวบางขุนพรหมและทีวีดิจิตอลครับผม เรื่องนี้ต้องขยาย

วันนี้กระผมนายเบนซ์อภินันท์ ก็ลงมาเขียนกระทู้ "ทีวีดิจิตอล ออนภูเก็ต" ในพันทิปตามเดิมครับ คราวก่อนพูดถึงเครื่องเช่าของ MUX MCOT และเรื่องการติดตั้งทีวีดิจิตอลในที่อื่นๆ กันแล้ว มาวันนี้ผมจะมาพูดถึงเครื่องส่งจริงของ MUX นี้ละกันครับ เพี้ยนออกทริป

เครื่องส่งจริงของ MUX MCOT ที่ผมพูดไว้ในทวิตเตอร์มาสักระยะหนึ่งแล้ว ณ บัดนี้ก็ถึงเวลาอันควรที่จะ "เผยโฉม" ให้เห็นหน้าตาของเครื่องส่งจริงของ MUX นี้กันครับ

เครื่องส่งของ MUX MCOT ที่เป็นเครื่องจริงนั้นเป็นยี่ห้อ NEC ยี่ห้อเดียวกันกับที่ ThaiPBS ใช้ครับผม

ส่วนภาพนี้เป็นภาพเครื่องส่งของ MUX ThaiPBS ครับ

เครื่องส่งในระยะแรก มีทั้งหมด 14 เครื่องครับ
แบ่งเป็น DTU-70 ใช้น้ำระบายความร้อน จำนวน 13 เครื่อง
ชนิด 4R3 กำลังส่งจริง 4 กิโลวัตต์ ติดตั้งที่อาคารใบหยก 2
ชนิด 2R9 กำลังส่ง 2 กิโลวัตต์ (ปรับตามกำลังส่งที่ กสทช. กำหนด) ติดตั้ง 12 สถานี
ตั้งไว้ที่ ThaiPBS เชียงใหม่ โคราช สงขลา อุบลฯ สุราษฎร์ฯ ระยอง สุโขทัย ขอนแก่น อุดรธานี เชียงราย นครสวรรค์ และอสมท. ภูเก็ต
รุ่น DTL-30 ใช้ลมระบายความร้อน ชนิด 1R1 กำลังส่งจริง 1 กิโลวัตต์ ตั้งไว้ที่ ThaiPBS สิงห์บุรี

ถ้ายังจำตอนทำเครื่องส่งของ ThaiPBS ได้ ก็จะได้เห็นส่วนประกอบของเครื่องส่ง NEC โดยทั้งหมด สำหรับ อสมท. ก็คล้ายๆ กันครับ เพียงแต่จะต่างกันที่

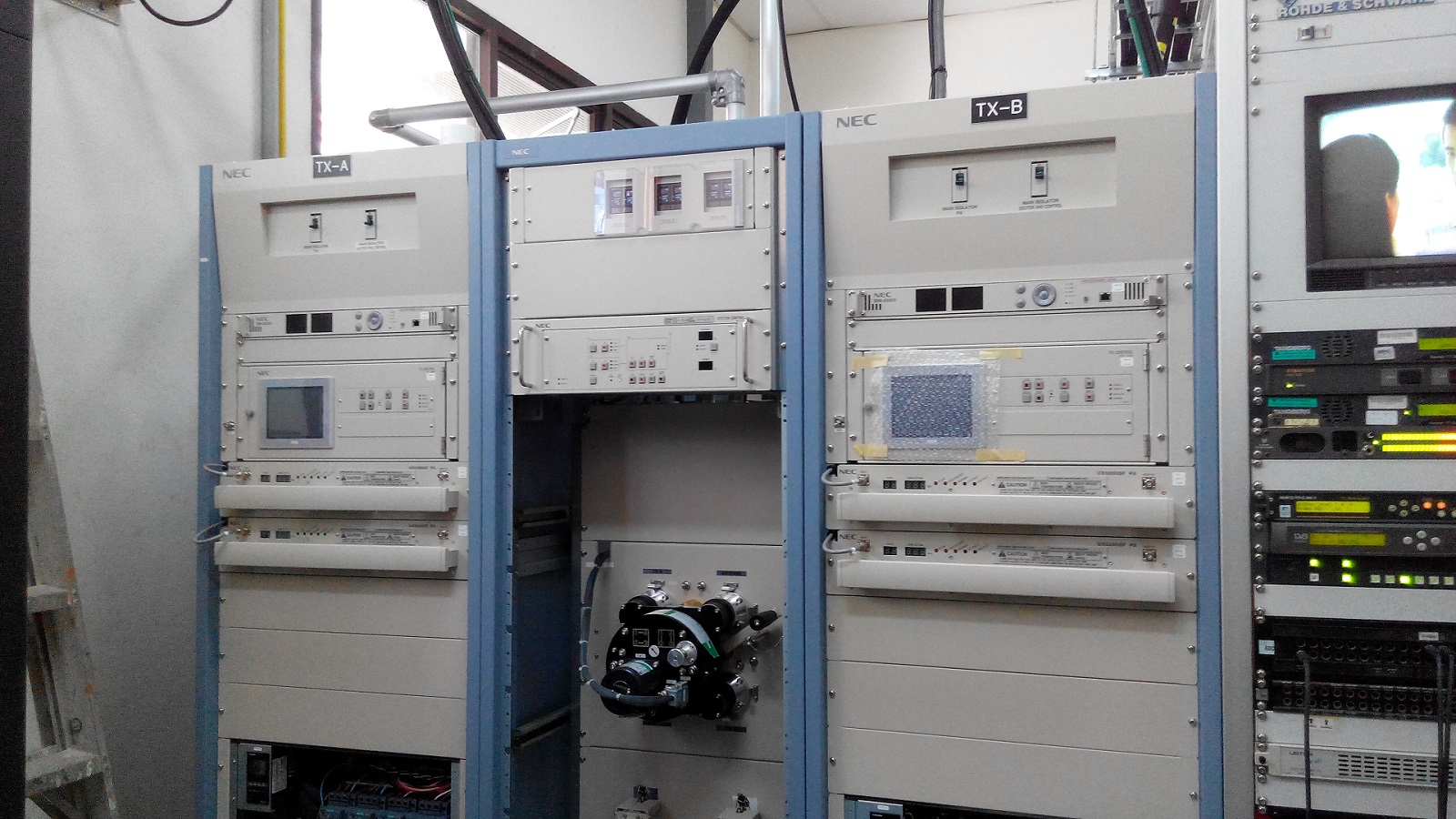

(1) ระบบเครื่องส่งของ MCOT จะเป็นแบบ 1+1 (TX-A + TX-B) โดยมีตู้ควบคุมเครื่องส่งอยู่ตรงกลาง ต่างจาก ThaiPBS จะใช้ระบบ N+1 เพื่อรองรับ MUX ที่เพิ่มขึ้นในอนาคต

ตู้ควบคุมเครื่องส่งจะมี System Control คุมเครื่องส่งอยู่ระหว่างเครื่อง A กับ B ครับ

อันนี้คือระบบ System Control ของ MUX MCOT ที่ใช้แบบ 1+1 (TX-A + TX-B)

ส่วนอันนี้คือระบบ System Control ของ MUX ThaiPBS ที่ใช้แบบ N+1 ครับ

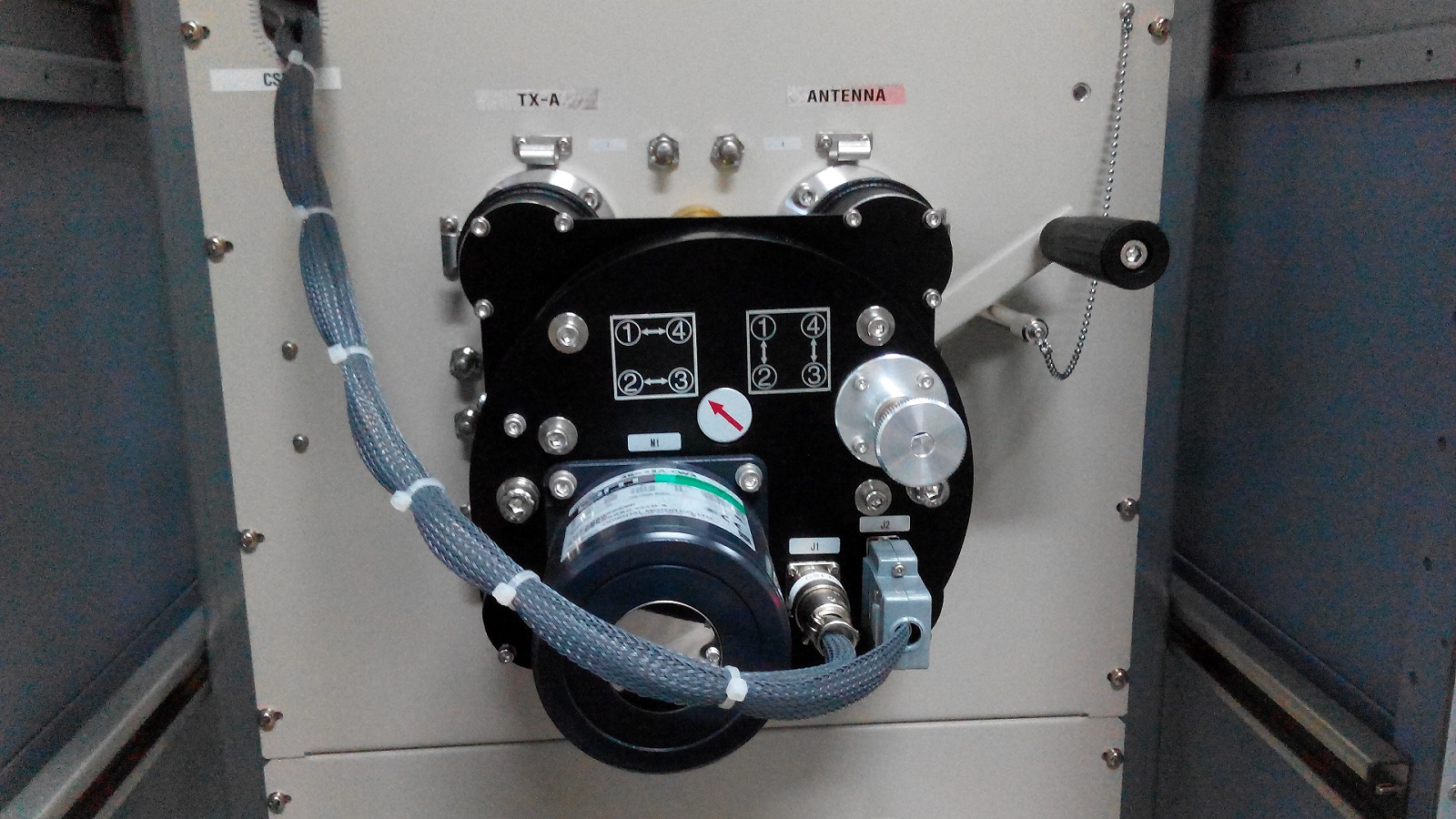

ถัดไปจะเป็น Coaxial Switch Drive ซึ่งมีหน้าที่สลับสัญญาณว่าจะให้เครื่องไหนออกอากาศ --โดยปกติแล้วจะถูกควบคุมจาก System Control ฮะ

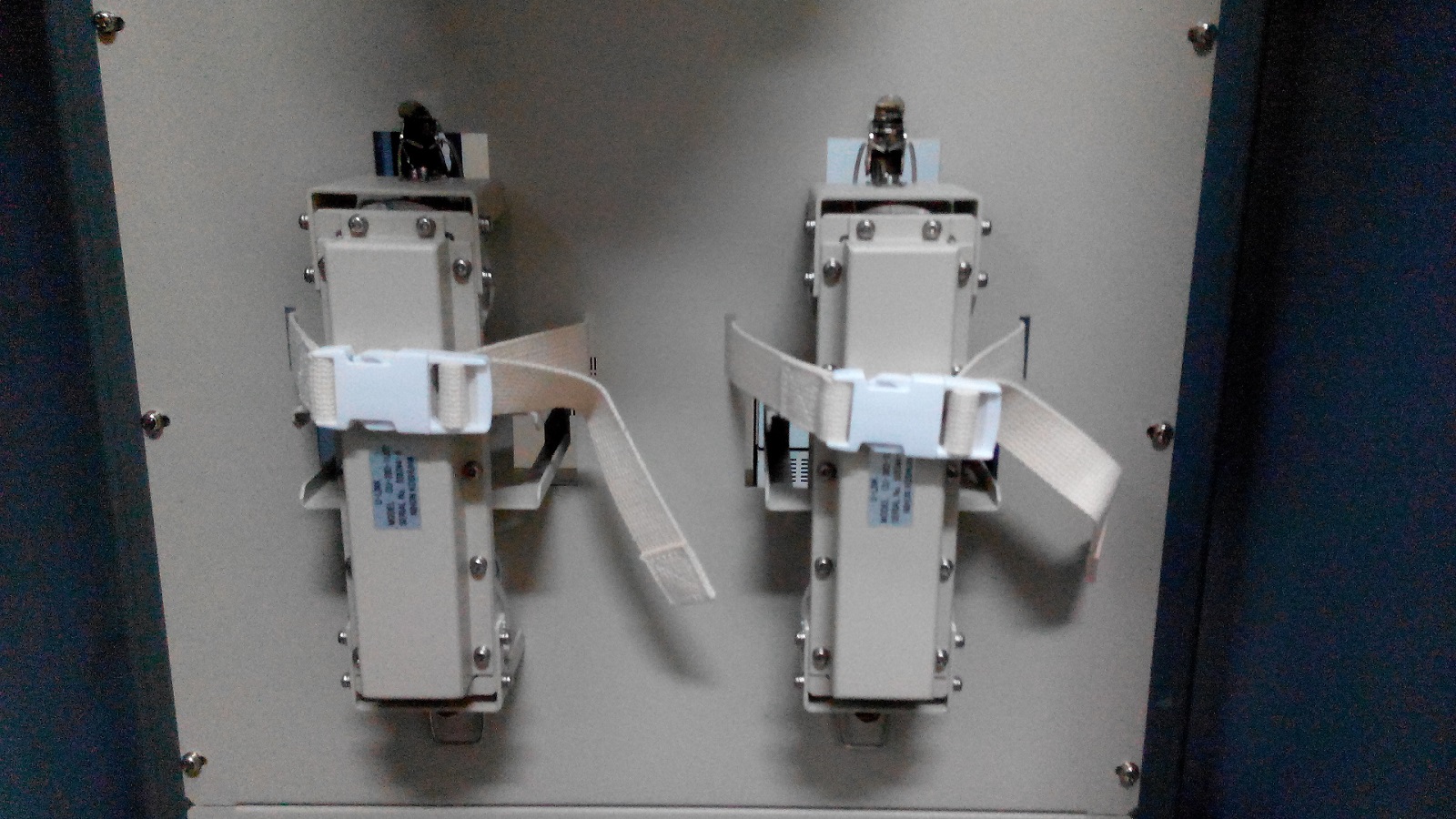

นอกจากนี้ยังมีแท่ง U-Link เผื่อว่าหาก Coaxial Switch Drive เสีย ก็สามารถนำ U-Link มาใช้ในกรณีฉุกเฉินได้อีกด้วยครับ

(2) เครื่องส่ง MUX MCOT ที่เห็นเป็นเครื่องส่งแบบน้ำที่แตกต่างจากเครื่องส่งของ ThaiPBS ที่เน้นเครื่องส่งแบบลม (ยกเว้นกรุงเทพฯ ที่ใช้เครื่องส่งแบบน้ำ) ดังนี้

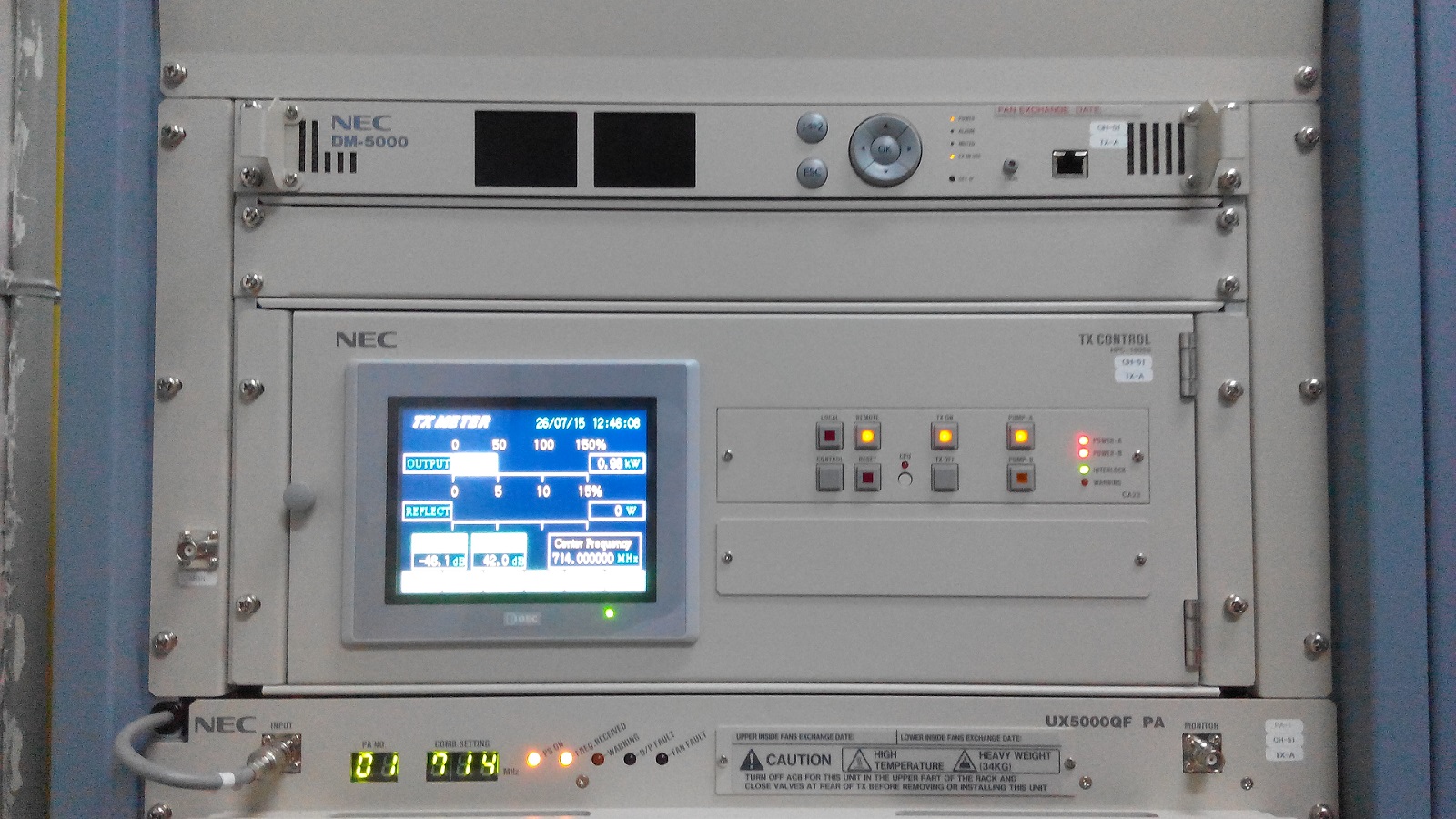

Exciter รุ่น DM5000 ตามเดิมครับผม (ของ ThaiPBS ก็รุ่นเดียวกันครับ)

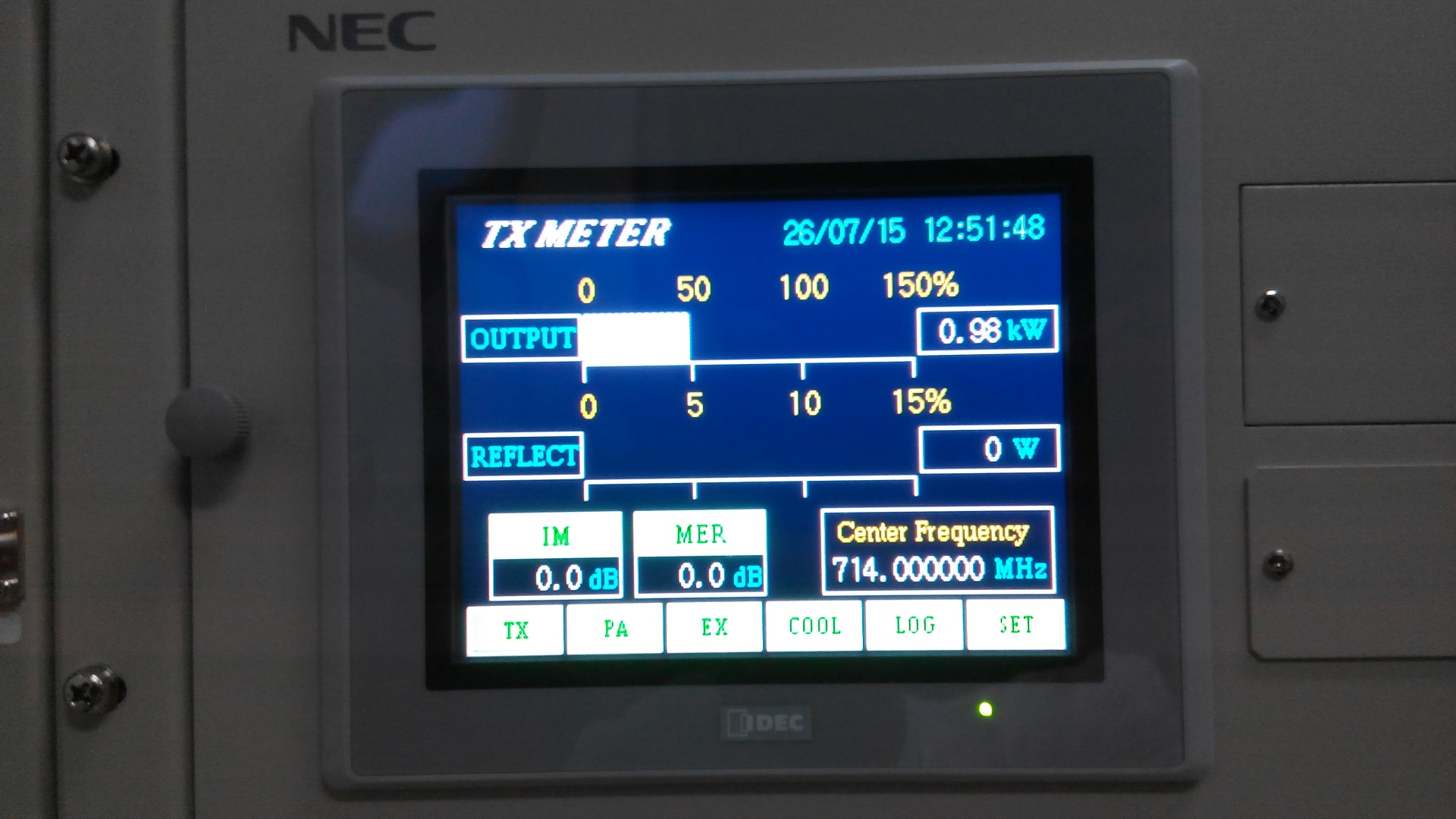

มีจอ LCD ไว้ดูสถานะเครื่องส่งได้ด้วยนะ

มี PA แบบน้ำ ที่ใหญ่กว่า PA แบบลม --ใช้รุ่น UX5000QF ตัวนึงขับได้ประมาณ 1.45 kW เลยนะ

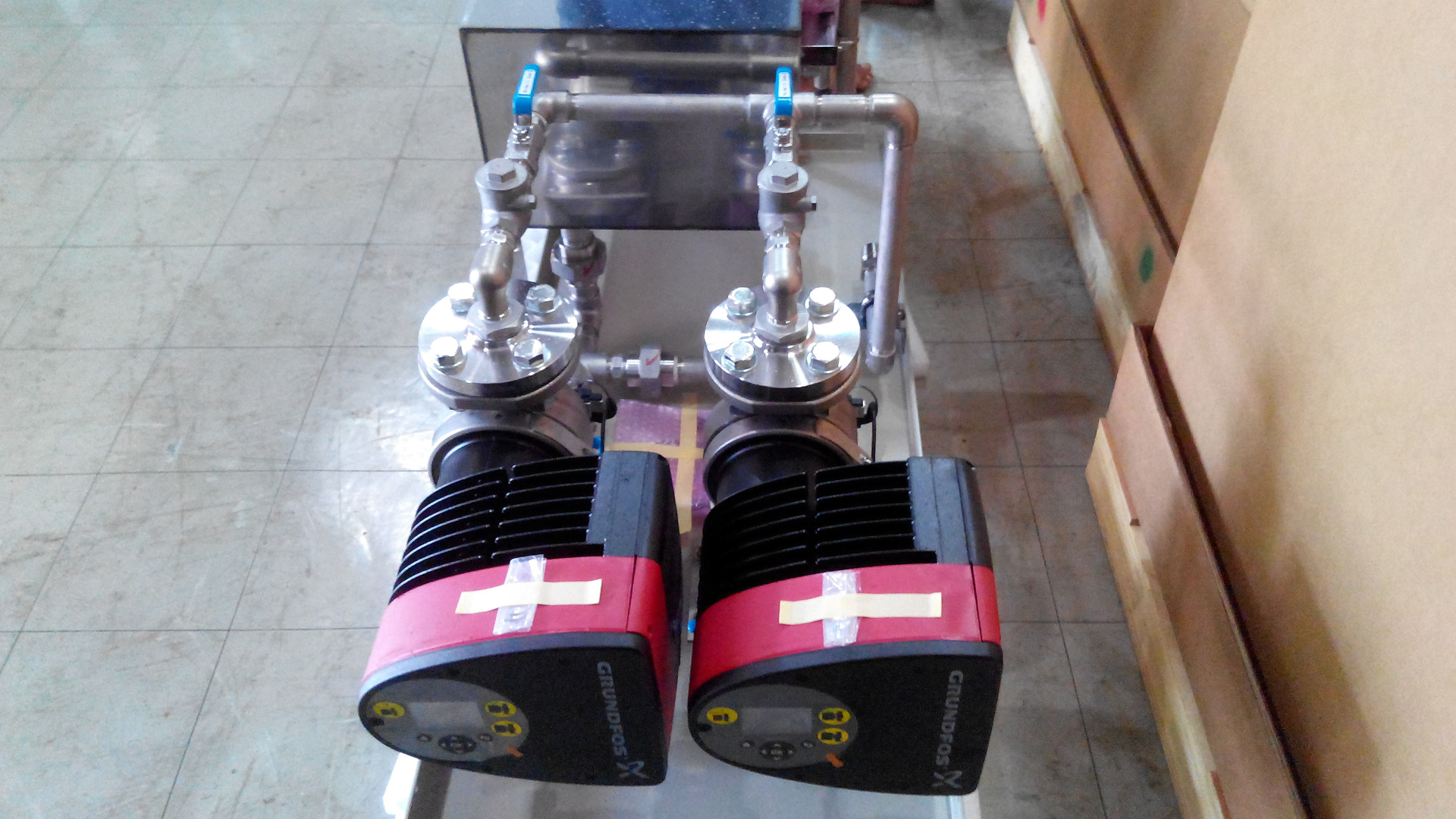

มีปั๊มน้ำและแทงก์น้ำอยู่ด้านล่างของเครื่องส่ง (ที่เห็นคือก่อนจะเข้าไปในตู้ฮะ)

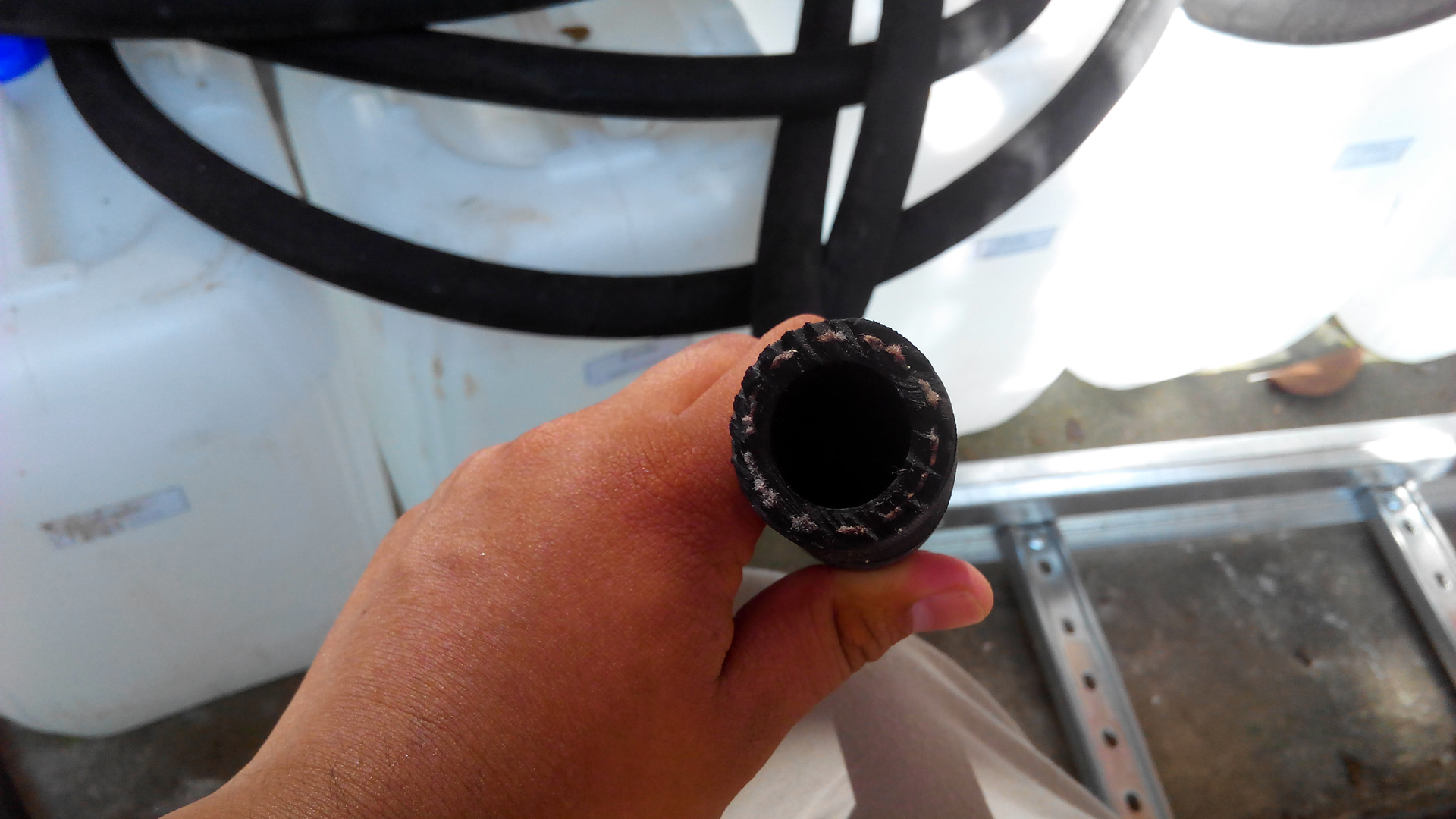

มีท่อน้ำสำหรับเชื่อมต่อระหว่างเครื่องส่งกับพัดลมระบายความร้อน --ท่อน้ำนี้ข้างในเป็นยางป้องกันน้ำหล่อเย็นออกจากท่อ ข้างนอกมีผ้าป้องกันไม่ให้น้ำเข้าท่อด้วย

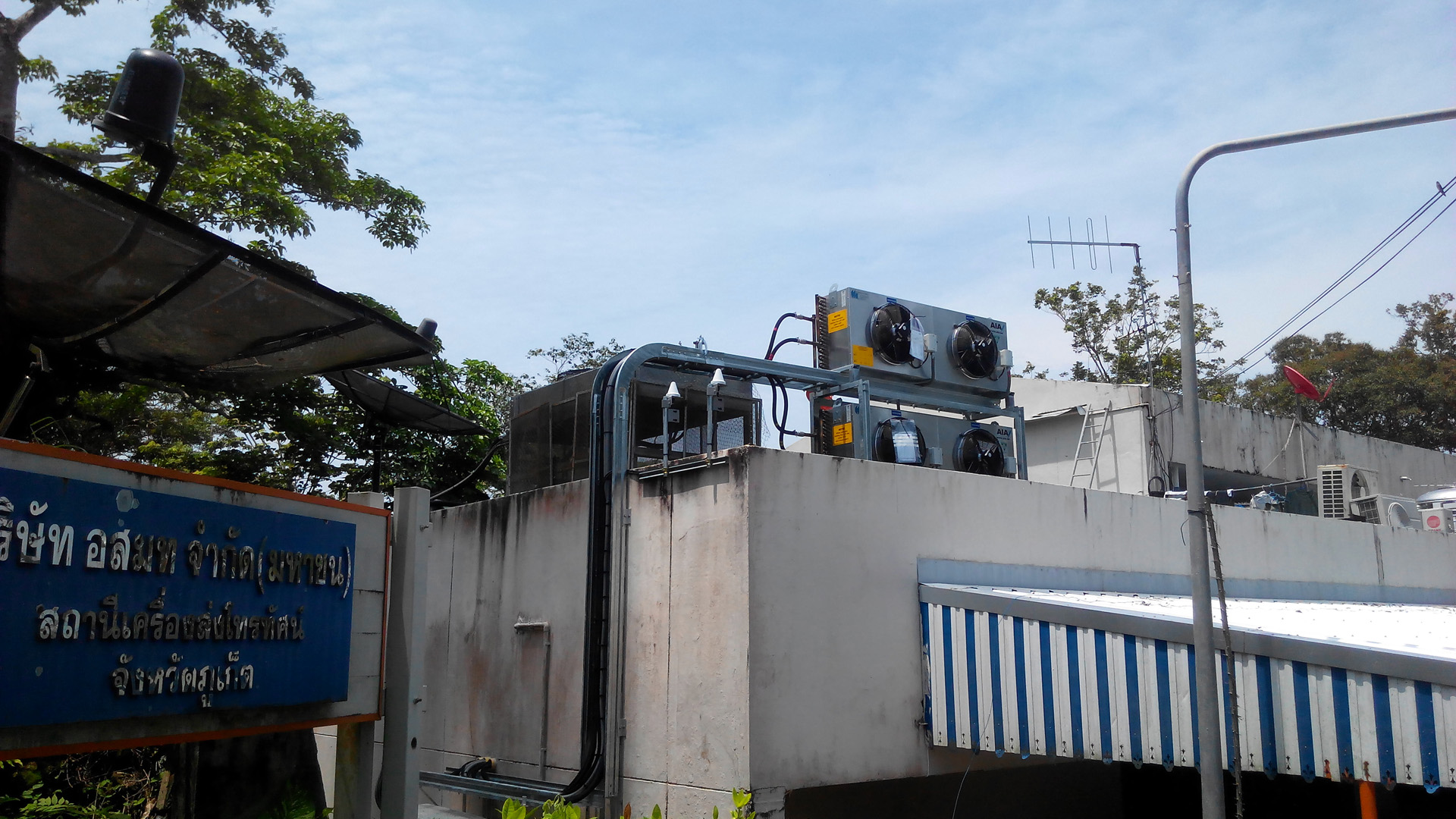

ส่วนระบบท่อน้ำภายในตู้จะมีมาตรวัดน้ำก่อนเข้าแทงก์น้ำ ผ่านปั๊มน้ำเข้าสู่ PA จากนั้นก็จะออกมาเพื่อนำไประบายความร้อนที่พัดลมระบายความร้อน (Heat Exchanger Fan) ที่ติดไว้ข้างนอกอาคารดังภาพนี้ฮะ

มีน้ำกลั่นสำหรับหล่อเย็น (จะใช้มากใช้น้อยก็ตามแต่กำลังส่ง ความร้อนที่เกิดขึ้น และความยาวของท่อน้ำครับ)
ของ NEC จะใช้น้ำกลั่นเพียวๆ แต่ถ้าเป็น GatesAir (ยี่ห้อเก่า Harris) จะผสมสารหล่อเย็นด้วยนะฮะ

ส่วนตัวเครื่องส่งเองจะต่างกันครับ เพราะ Rack ของเครื่องส่งน้ำจะใหญ่กว่า Rack เครื่องส่งลม
Rack เครื่องส่งลม 19"
Rack เครื่องส่งน้ำ ประมาณ 21-22" (ถ้าใครทราบช่วยตอบหน่อยนะฮะ)
(ถ้าเป็น GatesAir หรือยี่ห้อเก่า Harris จะมีระบบระบายความร้อนแบบไหนใช้ Rack 19" หมดล่ะครับ)

ส่วนที่เหลือเหมือนเดิมหมดครับ

สำหรับการติดตั้ง ติดยังไงแบบไหนผมไม่ขอกล่าวถึงครับ แต่จะคล้ายๆ กับการติดตั้งที่ตึกใบหยก 2 จะสบายหน่อยก็ตรงที่ไม่ต้องแบกของขึ้นตึกไปทีละนิดๆ แค่เอาของลงแล้วติดตั้งที่สถานีเครื่องส่งได้เลยครับ อิอิ เพี้ยนเผือก

สำหรับเครื่องส่งจริงของ MUX MCOT ได้ติดตั้งครบ 14 สถานีหลักเป็นที่เรียบร้อยแล้ว และกำลังจัดซื้อเครื่องส่งรอบ 2-3 ตามกระทู้ที่ผมเขียนเอาไว้ครับ >> อสมท. ประกาศจัดซื้อเครื่องส่งรวดเดียว 2 เฟสจ้า เพี้ยนลุย
